6.3
Eingänge
6.3.1 Allgemein
Die Schalter werden an M12-Buchsen angeschlossen. Es dürfen pro Kanal ein oder
mehrere in Reihe geschaltete mechanische Schalter angeschlossen werden.
NC I
NC II

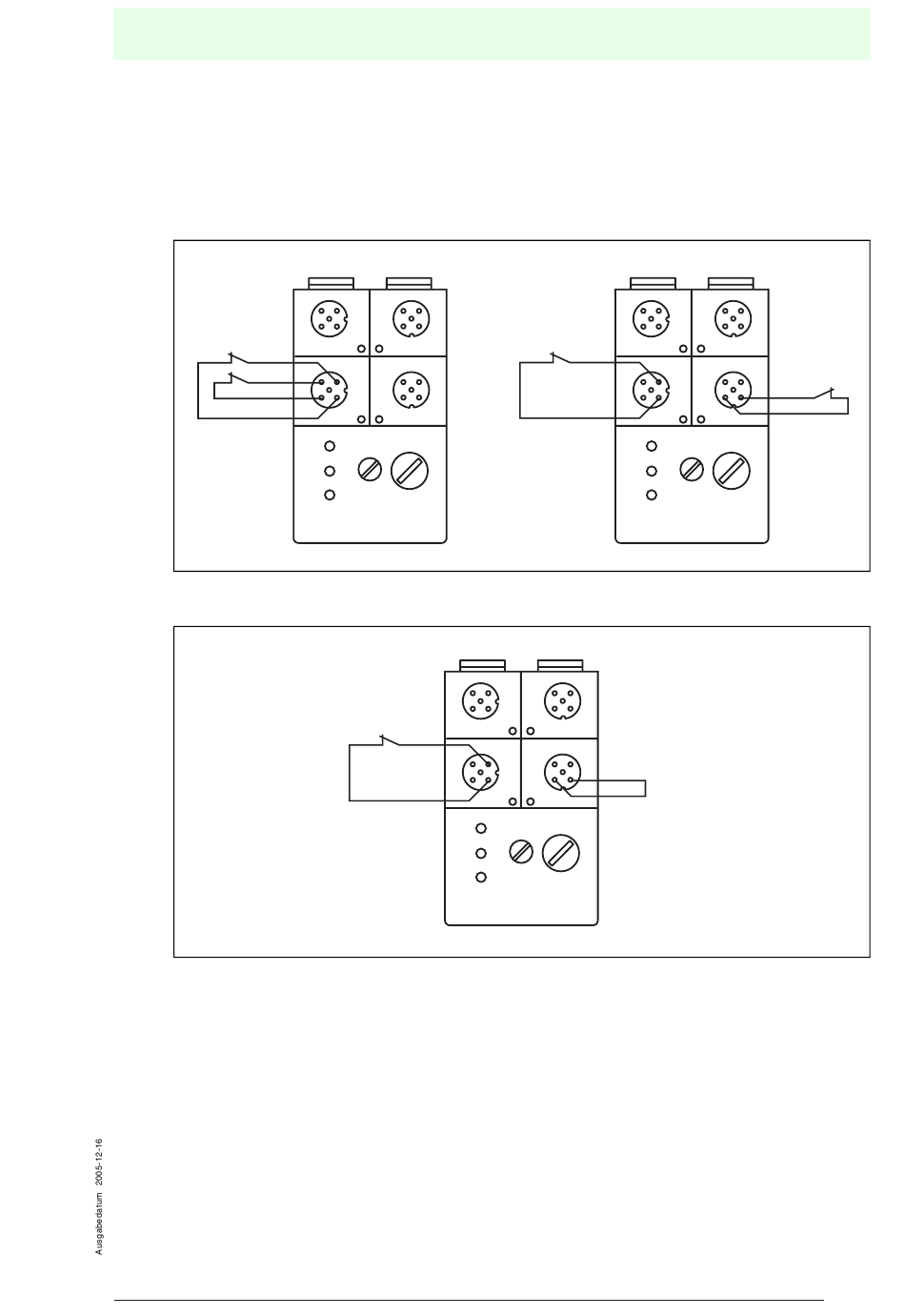

Bild 6.1:
2 mechanische Schalter (oder ein zweikanaliger Schalter)
Bild 6.2:
1 mechanischer Schalter
Soll nur ein einkanaliger Schalter verwendet werden, ist hierfür Eingang 1 zu verwen-
den. Soll Eingang 2 unbeschaltet bleiben, muss er gebrückt werden. Dies geschieht
mit der beigelegten Kurzschlussbrücke, die die Anschlüsse S2+ nach S2- überbrückt.
Die Kurzschlussbrücke ist mit einem Blindstopfen VAZ-V1-B zu befestigen.
6.3.2 Sicherheitskategorie
Das Modul enthält zwei voneinander unabhängige, redundant aufgebaute Eingangs-
kanäle die die Forderungen der Kategorie 4 nach EN 954-1 einzeln erfüllen.
Zumutbare Änderungen aufgrund technischer Verbesserungen vorbehalten.
Pepperl+Fuchs GmbH • 68301 Mannheim • Telefon +49 621 776-1111 • Telefax +49 621 776-271111 • Internet http://www.pepperl-fuchs.com
4
1
3
4
5
5
1
2
2
3
OUT1
OUT2
4
1
3
4
5
5
2
1
2
3
S1
S2
S
PWR
FAULT
AUX
ADDR
4
3
OUT1
NC I
4
3
S1
VAA-2E2A-G2-S/EA2
Schnittstelleneigenschaften
4
5
3
OUT1
NC I
4
5
3
S1
1
3
4
5
5
2
1
2
OUT2
1
3
4
Kurzschlussbrücke
5
5
1
2
2
S2
S
PWR
FAULT
AUX
ADDR
Copyright Pepperl+Fuchs, Printed in Germany
1
3
4
5
1
2
2
OUT2
1
3
4
5
NC II
2
1
2
S2
S
PWR
FAULT
AUX
ADDR
11
