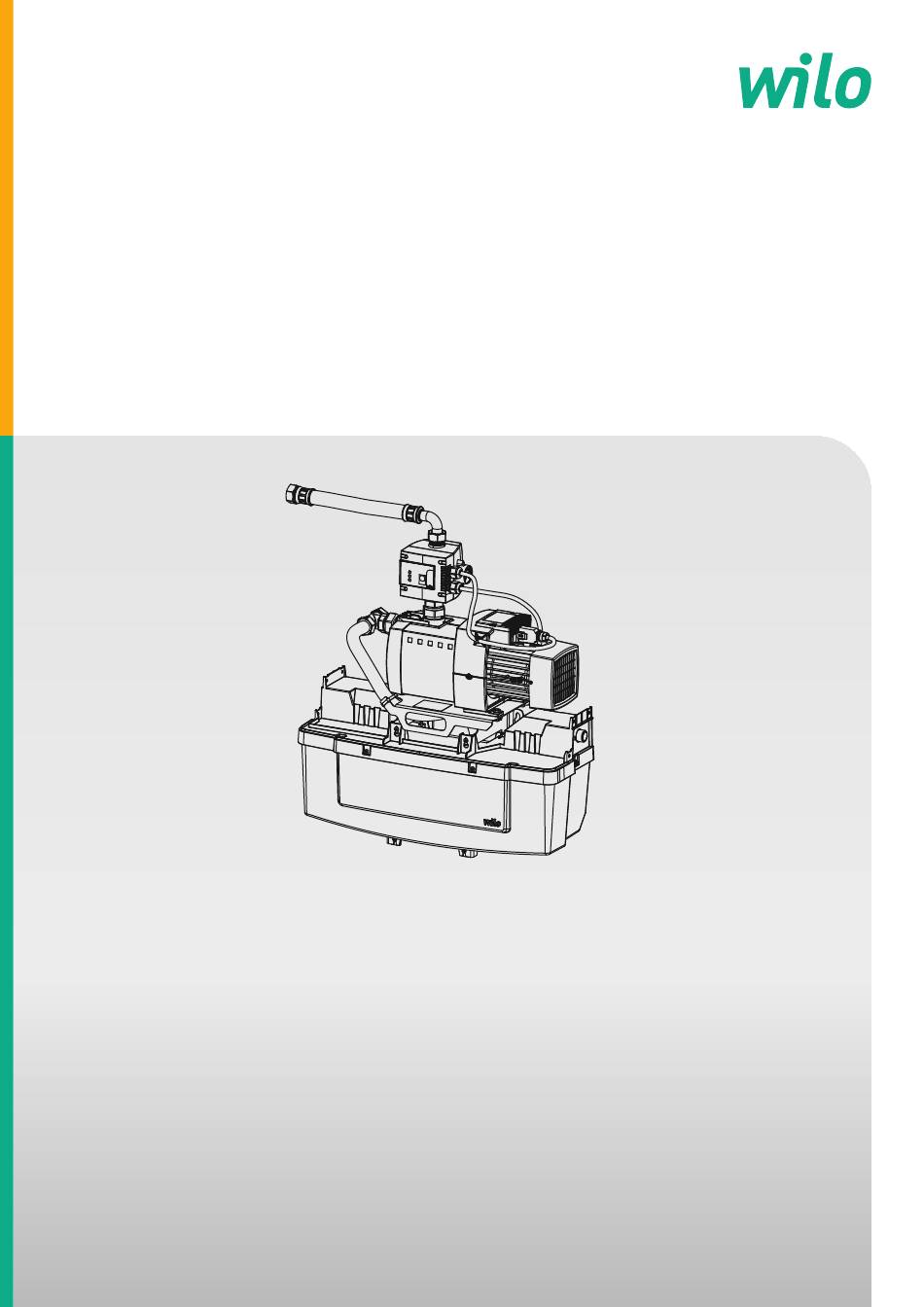

- Seite 1 Pioneering for You Wilo-Trennsystem Basic de Einbau- und Betriebsanleitung · 2551526 • Ed.01/2023-03...
- Seite 2 Trennsystem Basic https://qr.wilo.com/513...
- Seite 11 Temporäre Außerbetriebnahme ........ 20 Nachspeisebehälter entleeren .......... 20 8 Wartung.................. 20 Wartungsarbeiten ............... 20 9 Störungen, Ursachen und Beseitigung........ 21 10 Ersatzteile ................. 22 11 Entsorgung................ 22 11.1 Information zur Sammlung von gebrauchten Elektro- und Elektronikprodukten........... 22 12 Anhang.................. 23 12.1 Bildlegenden ................ 23 Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 12 Zuwiderhandlungen verpflichten zu Scha- denersatz. Alle Rechte vorbehalten. Vorbehalt der Änderung Wilo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauig- keiten und/oder Auslassungen. Die verwendeten Abbildungen können vom Original abweichen und dienen der exemplarischen Darstellung des Produkts.
- Seite 13 Montage-/Demontagearbeiten: Die Fachkraft muss im Umgang mit den notwendigen Werkzeugen und erforderlichen Befesti- gungsmaterialien ausgebildet sein. • Die Bedienung muss von Personen ausgeführt werden, die in die Funktionsweise der kompletten Anlage unterrichtet wur- den. Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 14 Schwimmerventil (Fig. 3 und 4, Pos. 4) mit Leitungswasser gefüllt. Bei einer Störung tritt das Wasser ungehindert aus dem Überlauf aus. Ein Schlauch zum Anschluss an den Überlauf (Fig.3 und 4, Pos. 9) muss bauseits gestellt werden. Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 15 Siehe Typenschild Max. Förderhöhe Siehe Typenschild Max. Betriebsdruck 8 bar Druck an der Trinkwassereinspeisung 1,2...6,0 bar Einschaltdruck Pumpe 1,5 bar Min. Durchflussschwellenwert zur Erken- 95 l/h nung eines Verbrauchs Umgebungstemperatur +5 °C...+40 °C Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 16 • Eine direkte Verbindung zwischen der Leitungswasserversorgung und den Brauchwasserentnahmen ist nicht zulässig. Das Trennsystem Wilo-TRSB1 dient als mittelbarer Anschluss zwischen dem Trinkwasser- netz und einer Brauchwasser-Entnahmestelle. Es fördert Brauchwasser aus einem integrier- ten Nachspeisebehälter, der an die Leitungswasserversorgung angeschlossen ist, zu den Verbraucherstellen.
- Seite 17 Dübel aus dem Beipack einsetzen. Je nach Wandmaterial passende Dübel verwenden. 3 Schrauben (Ø 8 mm) in Dübel einsetzen und bis 2/3 der Länge eindrehen. Der maxi- mal zulässige Durchmesser der Unterlegscheiben (falls vorhanden) beträgt 16 mm. Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 18 • Vor Beginn der Arbeiten das System elektrisch und hydraulisch tren- nen. ✓ Nachspeisebehälter vor Beginn der Arbeiten ordnungsgemäß entleeren (≤ 11 Liter). Überwurfmutter am Sauganschluss des Nachspeisebehälters (Fig. 3, Pos.19) lösen. Flachdichtung sichern. Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 19 Die Leuchtanzeige „Betriebsbereit“ (Power on) leuchtet auf. Um Pumpe zu starten, Reset-Taste gedrückt halten. ⇒ Pumpe und druckseitige Verrohrung werden mit Wasser befüllt. Um die Anlage zu entlüften, alle Entnahmestellen oder Abläufe der Anlage nacheinan- der öffnen. Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 20 Wartungs- und Reparaturarbeiten nur von Fachpersonal durchführen lassen. Es wird empfohlen: • eine jährliche Kontrolle der Anlage durch den Wilo-Kundendienst durchführen zu lassen. • eine jährliche Prüfung der Wasserdichtheit der Anlage durchführen zu lassen. Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 21 Druck in der Wassersäule unterhalb senken, durch Entleeren des Systems und Öff- nen einer Entnahmestelle. ⇒ Reset-Taste zur Prüfung drücken. Pumpe fördert nicht zu niedriger Wasserstand ⇒ Das Sicherheitssystem wurde aktiviert und die Leuchtanzeige "STÖRUNG" ("FAILU- RE") leuchtet. Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 22 Informationen zur ordnungsgemäßen Entsorgung bei der örtlichen Gemeinde, der nächsten Abfallentsorgungsstelle oder bei dem Händler erfragen, bei dem das Produkt gekauft wur- de. Weitere Informationen zum Recycling unter www.wilo‑recycling.com. Technische Änderungen vorbehalten! Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 23 Detaildarstellung: Sauganschluss Entnahme Nachspeisebehälter Detaildarstellung: Zulaufanschluss Nachspeisebehälter (Schwimmer- ventil) Fig. 4 Einbaubeispiel, Detailansicht Überlauf Nachspeisebehälter Nachspeiseventil (mechanisches Schwimmerventil) Überlauf Nachspeisebehälter für ableitbare Kleinstmengen über bau- seitige Entwässerungsleitung Verbraucherseite Druckanschluss Zulaufanschluss Überlauf an der Behälterwandung Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
- Seite 24 Fig. 9 - Befestigungspunkte zur Wandmontage, Festziehen der Schrauben zur Wand- montage (Drehmoment max. 5 Nm) Fig. 10 - Befüllung der Pumpe vor Inbetriebnahme Fig. 11 Ein/Ausschalter + Stecker Stromversorgung Motor Schalterstellung: EIN Schalterstellung: AUS Stecker Stromversorgung Motor Einbau- und Betriebsanleitung • Wilo-Trennsystem Basic • Ed.01/2023-03...
