Inhaltszusammenfassung für Wilo Rainsystem AF150

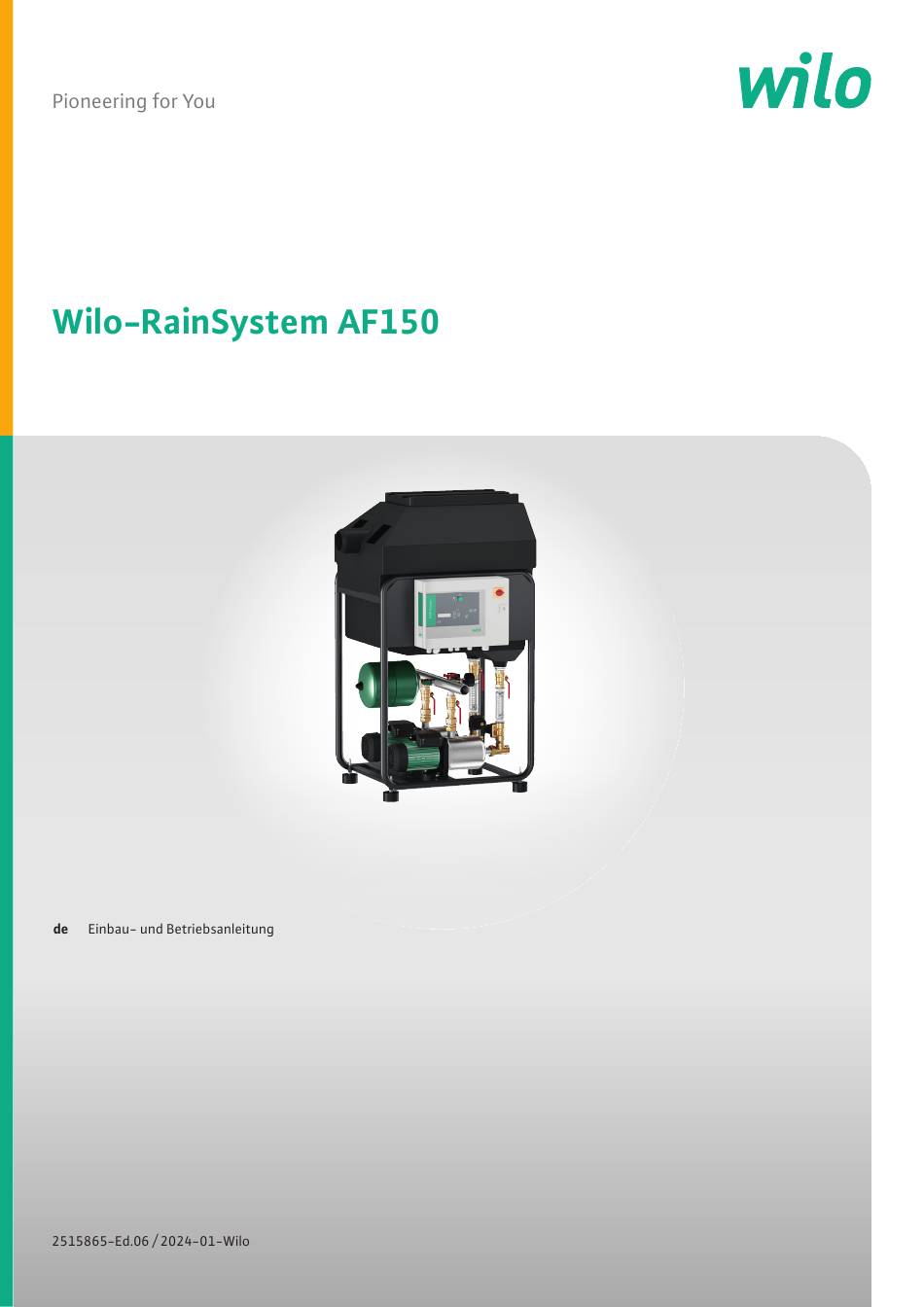

- Seite 2 RainSystem AF 150 https://qr.wilo.com/533...
- Seite 9 10.1 Watungsarbeiten .............. 23 11 Störungen, Ursachen und Beseitigung ........ 23 12 Ersatzteile................. 23 13 Entsorgung ................ 23 13.1 Schutzkleidung .............. 23 13.2 Information zur Sammlung von gebrauchten Elektro- und Elektronikprodukten........... 24 13.3 Batterie/Akku .............. 24 Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 10 Schadenersatz. Alle Rechte vorbehalten. Vorbehalt der Änderung Wilo behält sich vor, die genannten Daten ohne Ankündigung zu ändern und übernimmt keine Gewähr für technische Ungenauigkeiten und/oder Auslassungen. Die verwendeten Abbildungen können vom Original abweichen und dienen der exemplarischen Darstellung des Produkts.
- Seite 11 Nützlicher Hinweis Personalqualifikation • Das Personal ist in den lokal gültigen Vorschriften zur Unfall- verhütung unterrichtet. • Das Personal hat die Einbau- und Betriebsanleitung gelesen und verstanden. • Elektrische Arbeiten: ausgebildete Elektrofachkraft Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 12 • Wenn notwendig (z. B. Sicht versperrt), eine zweite Person zum Koordinieren einteilen. • Personen ist der Aufenthalt unter schwebenden Lasten nicht gestattet. Lasten nicht über Arbeitsplätze führen, an denen sich Personen aufhalten. Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 13 Einbau- und Betriebsanleitung in der Sprache des Personals zur Verfügung stellen. • Benötigte Ausbildung des Personals für die angegebenen Ar- beiten sicherstellen. • Schutzausrüstung zur Verfügung stellen. Sicherstellen, dass das Personal die Schutzausrüstung trägt. Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 14 Nennvolumenstrom der Pumpe Q [m Stufenzahl der Pumpe Einphasen-Wechselstrommotor 1~230 V, 50 Hz Beispiel Wilo-RainSystem AF 150-2Medana LSP204/RCP Wilo Markenname RainSystem Anlage für Regenwassernutzung im gewerblichen Bereich Baureihenbezeichnung (Aqua Feed) Volumen Nachspeisebehälter (Liter) Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 15 Schalten der Pumpen bei Kleinstabnahme oder Leckagen. (Siehe Fig. 1) Das Regelgerät dient der Steuerung und Regelung der Regenwasser-Nutzungsanlage. Zwei Beschreibung Regelgerät Pumpen versorgen die nachgeschalteten Verbraucher. Der Druck des Versorgungssystems wird lastabhängig durch entsprechendes Zu- oder Abschalten der Pumpen geregelt. Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 16 Form liegender Zylinder dem Durchmesser des Zylinders (Fig 5). 2.06 Höhe Sensor Montagehöhe des Füllstandssensors über dem Behälterboden eingeben. Dieses Niveau wird als absoluter Wert zum Behäl- terboden angegeben. Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 17 Die Klemmen WSK sind zu brücken. Nachlaufzeit Die Nachlaufzeit für die Grundlastpumpe wird am Potentio- meter (Fig. 4, P 8) zwischen 0 und 2 min eingestellt. Sie beginnt mit dem Start der 1. Pumpe. Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 18 Es dürfen sich keine Personen unter schwebenden Lasten aufhalten! • Die Last nicht über Arbeitsplätze führen, an denen sich Personen auf- halten. VORSICHT Gefahr von Sachbeschädigung durch Fehlbelastungen! Belastungen der Rohrleitungen und Armaturen während des Transports können zu Undichtigkeiten führen. Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 19 Saugrohren mit Rückflussverhinderer und Sieb (Maschenweite 1mm) oder Filtervorsatz schützen. • Saugleitungen stetig steigend verlegen. Knicke, Bögen und Verjüngungen der Sauglei- tungen erhöhen den Strömungswiderstand und senken somit die maximale Saughöhe Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 20 Wechsler, max. Kontaktbelastung 250 V, 1A. Wenn der Motor gestört ist, wechselt der Kontakt. Diese Kontakte können als Option im Schaltkasten montiert werden. WSK1...WSK2 Anschlüsse für Motorschutz WSK (Wicklungsschutzkontakt) oder PTC (Motorschutz mit Kaltleiter). Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 21 Die einzelnen Menüs sind in den Tabellen im Anhang dargestellt und beschrieben. Wenn am Regelgerät innerhalb von 15 Minuten keine Taste gedrückt wird, erlischt die Anzeige. Die Anzeige wird durch Drücken der Bestätigungstaste oder bei Anstehen eines Fehlers akti- viert. Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 22 • Elektrischen Anschluss ausschließlich von einem beim örtlichen Ener- gieversorgungsunternehmen zugelassenen Elektroinstallateur an- schließen lassen. • Geltende örtliche Vorschriften beachten. • Vor dem Vertauschen der Phasen den Hauptschalter der Anlage aus- schalten und gegen unbefugtes Wiedereinschalten sichern. Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 23 Trinkwassernachspeisung aktiv Füllstandssensor verschmutzt oder defekt Füllstandssensor reinigen oder wechseln. trotz gefüllter Zisterne • Wenn sich die Störung nicht beheben lässt, Fachhandwerker oder Wilo-Werkskunden- dienst kontaktieren. Ersatzteile Die Ersatzteilbestellung erfolgt über den Kundendienst. Um Rückfragen und Fehlbestellun- gen zu vermeiden, muss immer die Serien- oder Artikelnummer angegeben werden. Tech- nische Änderungen vorbehalten!
- Seite 24 Verbot der Entsorgung über den Hausmüll! Betroffene Batterien und Akkus werden mit diesem Symbol gekenn- zeichnet. Unterhalb der Grafik erfolgt die Kennzeichnung für das enthal- tene Schwermetall: • Hg (Quecksilber) • Pb (Blei) • Cd (Cadmium) Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 25 Verkalkungsschutz für die Ventile. Das Ventil wird in dem 0 - 7 Tage 7 Tage einstellbaren Intervall für 3 Sekunden geöffnet. > 7 Tag(e) < 0 = AUS 2.17 Rückstau öffnet schließt > schließt < schließt Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 26 Wirkungsumkehr für den Eingang Wassermangelschutz: S1 offen S1 offen : Anlage läuft bei geschlossenem Kontakt an den Klemmen WM Anlage stoppt bei offenem Kontakt an den Klemmen WM S1 geschlossen : Funktion umgekehrt Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 27 Fig. 4 Anschlussbelegung der Platine der Pumpensteuerung Nennstrom Pumpe 1 Nennstrom Pumpe 2 Nachlaufzeit Abschaltung Pumpe Nachlaufzeit Abschaltung Wassermangel Fig. 5 Schaltpunkte der Niveausteuerung Sensorkabel zur AF150 Saugschlauch zur AF150 Menü 2.07: Höhe Überlauf Menü 2.06: Höhe Sensor Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
- Seite 28 Fig. 6 Kennlinie mit den Schaltpunkten der Pumpensteuerung Volumenstrom (m Förderhöhe (m) Fig. 7 Klemmenbetätigung Fig. 8 Befüllen der Pumpen Max. S max. Saughöhe H geod Geodätische Höhe H ver- Verlusthöhe der Installation lust Einbau- und Betriebsanleitung • Wilo-Rainsystem AF150 • Ed.06/2024-01...
