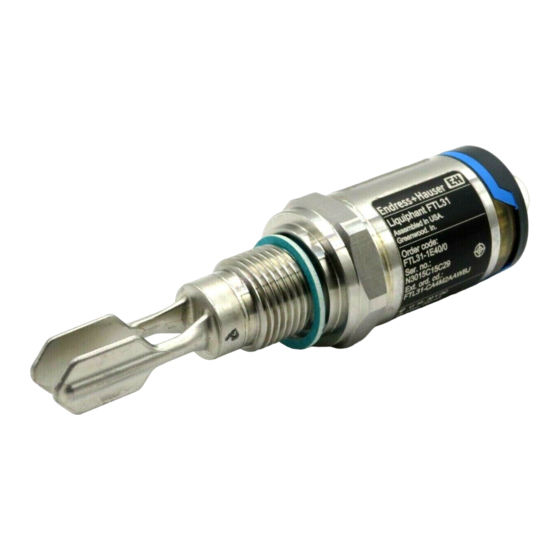

Endress+Hauser Liquiphant FTL31 Betriebsanleitung
Grenzschalter für flüssigkeiten
Vorschau ausblenden
Andere Handbücher für Liquiphant FTL31:
- Anleitung (68 Seiten) ,
- Betriebsanleitung (56 Seiten) ,
- Technische information (36 Seiten)
Verwandte Anleitungen für Endress+Hauser Liquiphant FTL31
Inhaltszusammenfassung für Endress+Hauser Liquiphant FTL31
- Seite 1 Products Solutions Services BA01285F/00/DE/01.14 71241932 Betriebsanleitung Liquiphant FTL31 Grenzschalter für Flüssigkeiten...
- Seite 2 Liquiphant FTL31 Order code 00X00-XXXX0XX0XXX Ser. No.: X000X000000 TAG No.: XXX000 Serial number www.endress.com/deviceviewer Endress+Hauser Operations App A0023555 Endress+Hauser...
-
Seite 3: Inhaltsverzeichnis
Liquiphant FTL31 Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..4 10.2 Rücksendung ..... . . 30 10.3 Entsorgung . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Liquiphant FTL31 Hinweise zum Dokument Dokumentfunktion Diese Anleitung liefert alle Informationen, die in den verschiedenen Phasen des Lebenszyklus des Geräts benötigt werden: Von der Produktidentifizierung, Warenannahme und Lagerung über Montage, Anschluss, Bedienungsgrundlagen und Inbetriebnahme bis hin zur Störungs- beseitigung, Wartung und Entsorgung. -
Seite 5: Symbole Für Grafiken
Symbole für Werkzeuge Symbol Bedeutung Gabelschlüssel A0011222 Dokumentation Die aufgelisteten Dokumenttypen sind verfügbar im Download-Bereich der Endress+Hauser Internetseite: www.endress.com → Download Dokument Zweck und Inhalt des Dokuments Technische Information Das Dokument liefert alle technischen Daten zum Gerät und enthält einen Über- TI01147F/00/DE blick, welches Zubehör bestellt werden kann. -
Seite 6: Grundlegende Sicherheitshin
Grundlegende Sicherheitshinweise Liquiphant FTL31 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal für Installation, Inbetriebnahme, Diagnose und Wartung muss folgende Bedin- gungen erfüllen: • Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit entspricht • Vom Anlagenbetreiber autorisiert • Mit den nationalen Vorschriften vertraut •... -
Seite 7: Betriebssicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätser- klärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser die- sen Sachverhalt. Endress+Hauser... -
Seite 8: Produktbeschreibung
Produktbeschreibung Liquiphant FTL31 Produktbeschreibung Der Liquiphant FTL31 ist ein Grenzschalter und universell in allen Flüssigkeiten einsetzbar. Er kommt vorzugsweise in Lagertanks, Rührwerksbehältern und Rohrleitungen zum Einsatz. Produktaufbau Den Grenzschalter gibt es in verschiedenen Varianten, die anwenderspezifisch zusammenge- stellt werden können. Beispiele sehen Sie in der folgenden Abbildung:... -
Seite 9: Warenannahme Und Produkt
Liquiphant FTL31 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme DELIVERY NOTE A0015502 1 = 2 A0016051 A0021096 Bestellcode auf Lieferschein (1) mit Bestellcode auf Produktaufkleber (2) identisch? A0015502 A0021097 Ware unbeschädigt? Liquiphant FTL Order code: FTW33-123/36 Ser.No.: A0015502 MMMM6VY0335 Ext. ord. cd.:... -
Seite 10: Produktidentifizierung
Warenannahme und Produktidentifizierung Liquiphant FTL31 Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgerätes zur Verfügung: • Typenschildangabe • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein • Seriennummer von Typenschildern in W@M Device Viewer eingeben (www.endress.com/deviceviewer): Alle Angaben zum Messgerät werden angezeigt Eine Übersicht zum Umfang der mitgelieferten Technischen Dokumentation erhalten Sie... -
Seite 11: Handhabung Des Gerätes
Liquiphant FTL31 Warenannahme und Produktidentifizierung 4.3.2 Handhabung des Gerätes HINWEIS Verletzungsgefahr! Gehäuse oder Schwinggabel kann beschädigt werden oder abreißen! ‣ Gerät in Originalverpackung oder am Gehäuse zur Messstelle transportieren. ‣ Das Gerät nicht an der Schwinggabel halten! ‣ Gerät nicht als Steighilfe verwenden! ‣... -
Seite 12: Montage
Montage Liquiphant FTL31 Montage Montagebedingungen 5.1.1 Einbaulage Der Grenzschalter kann in jeder beliebigen Lage in einem Behälter, Rohr oder Tank eingebaut werden. A0023118 2 Einbaumöglichkeiten Überfüllsicherung oder obere Füllstanddetektion Untere Füllstanddetektion Trockenlaufschutz für Pumpe Endress+Hauser... -
Seite 13: Viskosität
Liquiphant FTL31 Montage 5.1.2 Schaltpunkt Der Schaltpunkt (A) am Sensor ist abhängig von der Einbaulage des Grenzschalters (Wasser +25 °C (+77 °F), 1 bar (14,5 psi). A0020734 3 Vertikale und horizontale Einbaulage, Maßangabe mm (in) 5.1.3 Viskosität Bei Flüssigkeiten hoher Viskosität kann es zu Schaltverzögerungen kommen. Stellen Sie sicher, dass die Flüssigkeit gut von der Schwinggabel abfließen kann:... -
Seite 14: Einschweißadapter Mit Leckagebohrung
Montage Liquiphant FTL31 5.1.4 Ansatz Achten Sie darauf, dass der Einbaustutzen eine bestimmte Länge nicht überschreitet, damit die Schwinggabel frei in den Behälter ragen kann. Optimierungsmöglichkeiten: • Eine vertikale Einbaulage des Grenzschalters hält Ablagerungen gering. • Vorzugsweise frontbündiger Einbau an Behältern oder in Rohrleitungen. -
Seite 15: Markierung
Liquiphant FTL31 Montage 5.1.6 Markierung Die Markierung weist auf die Position der Schwinggabel hin. Bei horizontalem Einbau in Behältern zeigt die Markierung nach oben. Die Markierung befindet sich entweder als Materialangabe (z.B. 316L) oder als Gewindebe- zeichnung (z.B. G ½") •... -
Seite 16: Einbau In Rohrleitungen
Montage Liquiphant FTL31 5.1.7 Einbau in Rohrleitungen Achten Sie beim Einbau auf die Stellung der Schwinggabel, um Verwirbelungen in der Rohrlei- tung zu minimieren. <5 m/s (16 ft/s) A0021357 Maßangabe mm (in) A0022268 Endress+Hauser... -
Seite 17: Einbau In Behälter
Liquiphant FTL31 Montage 5.1.8 Einbau in Behälter Achten Sie bei horizontalem Einbau auf die Stellung der Schwinggabel, damit die Flüssigkeit gut abtropfen kann. Der elektrische Anschluss, z.B. Stecker M12, sollte mit dem Kabel nach unten ausgerichtet sein. Dadurch kann das Eindringen von Feuchtigkeit vermieden werden. -
Seite 18: Messgerät Montieren
Montage Liquiphant FTL31 Messgerät montieren Einsatz gemäß WHG: Beachten Sie vor der Montage des Gerätes die WHG-Zulassungsun- terlagen. Die Unterlagen finden Sie im Download-Bereich der Endress+Hauser Inter- netseite: www.endress.com → download 5.2.1 Benötigtes Werkzeug • Gabelschlüssel: Beim Einschrauben nur am Sechskant drehen. -
Seite 19: Montagekontrolle
Liquiphant FTL31 Montage Ansicht, Maßangabe mm (in) Beschreibung Gewinde NPT (ANSI B 1.20.1) 32 mm Druck und Temperatur (maximal): +40 bar (+580 psi) bei +150 °C (+302 °F) Bei Bedarf mit Dichtungsmaterial umwickeln. A0022028 Montagekontrolle Ist das Gerät unbeschädigt (Sichtkontrolle)? Erfüllt das Gerät die Messstellenspezifikationen? -
Seite 20: Elektrischer Anschluss
Elektrischer Anschluss Liquiphant FTL31 Elektrischer Anschluss Das Gerät hat zwei Betriebsarten: Maximum-Sicherheit (MAX) und Minimum-Sicherheit (MIN). Mit der Wahl der entsprechenden Betriebsart wird sichergestellt, dass das Gerät auch im Störungsfall sicherheitsgerichtet schaltet, z.B. bei Unterbrechung der Versorgungsleitung. • Maximum-Sicherheit (MAX) Das Gerät hält den elektronischen Schalter geschlossen, solange der Flüssigkeitsstand... - Seite 21 Liquiphant FTL31 Elektrischer Anschluss Funktionsüberwachung mit Stecker M12 Mit einer zweikanaligen Auswertung kann neben der Füllstandsüberwachung auch eine Funktionsüberwachung des Sensors realisiert werden, z.B. per Relais-Schaltung, SPS, AS-i Bus I/O Modul, …). Bei der Beschaltung beider Ausgänge nehmen der MIN- und MAX-Ausgang im störungsfreien Betrieb gegenläufige Zustände (Antivalenz) ein.
- Seite 22 Elektrischer Anschluss Liquiphant FTL31 Ventilstecker, Kabel Abhängig von der Belegung des Anschlusssteckers oder der Verdrahtung des Kabels, arbeitet das Gerät entweder in der Betriebsart MAX oder MIN. Elektrischer Anschluss Betriebsart Ventilstecker – – 0.5A 0.5A L– L– A0021724 A0021723 A0022900...
-
Seite 23: Auswahlhilfe Für Relais
Liquiphant FTL31 Elektrischer Anschluss 6.1.2 Elektronikvariante 2-Leiter AC/DC Nicht geeignet für den Anschluss an Niederspannungs-SPS-Eingänge! Auswahlhilfe für Relais 207 230 253 A0023486 9 Minimale Nennleistung der Last P/S Nennleistung in [W] / [VA] Betriebsspannung in [V] Nennleistung Position Betriebsspannung 24 V >... - Seite 24 Elektrischer Anschluss Liquiphant FTL31 Ventilstecker, Kabel Abhängig von der Belegung des Anschlusssteckers oder der Verdrahtung des Kabels, arbeitet das Gerät entweder in der Betriebsart MAX oder MIN. Bei der Verdrahtung des Kabels ist jeweils eine Ader des Kabels ohne Funktion (grau bei MAX, braun bei MIN).
-
Seite 25: Anschlusskontrolle
Liquiphant FTL31 Elektrischer Anschluss Anschlusskontrolle Sind Gerät oder Kabel unbeschädigt (Sichtkontrolle)? Erfüllen die verwendeten Kabel die Anforderungen? Sind die montierten Kabel von Zug entlastet? Sind die Kabelverschraubungen montiert, fest angezogen? Stimmt die Versorgungsspannung mit den Angaben auf dem Typenschild überein? -
Seite 26: Inbetriebnahme
Inbetriebnahme Liquiphant FTL31 Inbetriebnahme Installations- und Funktionskontrolle Vergewissern Sie sich, dass die Einbau- und Anschlusskontrolle durchgeführt wurde, bevor Sie Ihre Messstelle in Betrieb nehmen: • Checkliste "Montagekontrolle" (→ 19) • Checkliste "Anschlusskontrolle" (→ 25) Die Funktion der Schwinggabel lässt sich leicht prüfen, in dem Sie die Schwinggabel in einen Behälter mit Wasser tauchen. -
Seite 27: Funktion Der Leds
Liquiphant FTL31 Inbetriebnahme 7.2.1 Funktion der LEDs Betriebsarten Anschluss Maximum-Sicherheit (MAX) Minimum-Sicherheit (MIN) Warnung Störung A0023004 A0023007 A0023009 A0023003 A0023005 A0023006 A0023008 1: Füllstandanzeige leuchtet nicht 2: Stecker M12 leuchtet 3: Ventilstecker blinkt 4: Kabel Störung/Warnung LED-Farben: gn = green (grün), ye = yellow (gelb), rd = red (rot) Weitere Informationen zur LED-Anzeige (→... -
Seite 28: Funktionstest Mit Testmagnet
Inbetriebnahme Liquiphant FTL31 Funktionstest mit Testmagnet WARNUNG Verletzungsgefahr! ‣ Stellen Sie sicher, dass keine gefährlichen Prozesse an der Anlage ausgelöst werden. Um einen Funktionstest durchzuführen, halten Sie den Testmagnet an die Markierung auf dem Typenschild (mindestens 2 Sekunden). Dadurch invertiert der aktuelle Schaltzustand und die gelbe LED ändert ihren Zustand. -
Seite 29: Diagnose Und Störungsbehe
Liquiphant FTL31 Diagnose und Störungsbehebung Diagnose und Störungsbehebung Diagnoseinformation via LED-Anzeige LED-Anzeige an der Gehäusekappe Fehlfunktion Mögliche Ursache Maßnahme LED grün Stecker, Kabel und Spannungsversorgung prüfen Keine Spannungsversorgung leuchtet nicht LED rot Überlast oder Kurzschluss im • Kurzschluss beheben blinkt Laststromkreis •... -
Seite 30: Reparatur
Bestimmungen ist Endress+Hauser verpflichtet, mit allen zurückgesendeten Produkten, die mediumsberührend sind, in einer bestimmten Art und Weise umzugehen. Um eine sichere, fachgerechte und schnelle Rücksendung Ihres Geräts sicherzustellen: Infor- mieren Sie sich über Vorgehensweise und Rahmenbedingungen auf der Endress+Hauser Internetseite www.services.endress.com/return-material 10.3... -
Seite 31: Technische Daten
• IP65 NEMA Type 4X Enclosure (Ventilstecker) • IP66/68 NEMA Type 4X/6P Enclosure (Kabel) Elektromagnetische Verträg- Elektromagnetische Verträglichkeit gemäß allen relevanten Anforderungen der EN lichkeit 61326-Serie und NAMUR- Empfehlung EMV (NE21). Details sind aus der EG- Konformitätserklärung ersichtlich. Verfügbar im Download-Bereich der Endress+Hauser Internetseite: www.endress.com. Endress+Hauser... - Seite 32 Technische Daten Liquiphant FTL31 12.2.1 Derating [°F] [°C] +158 +122 –40 –40 [°C] –40 +100 [°F] –40 +122 +212 +176 A0022002 11 Derating-Kurve: 100 °C (212 °F) : 200 mA (DC-PNP), 250 mA (AC/DC) : 150 mA (DC-PNP), 150 mA (AC/DC)
-
Seite 33: Prozess
Liquiphant FTL31 Technische Daten [°F] [°C] +158 +122 –40 –40 [°C] –20 +100 +150 [°F] –4 +122 +212 +302 +194 A0020869 12 Derating-Kurve: 150 °C (302 °F) : 200 mA (DC-PNP), 250 mA (AC/DC) : 150 mA (DC-PNP), 150 mA (AC/DC) - Seite 36 *71241932* 71241932 www.addresses.endress.com...
