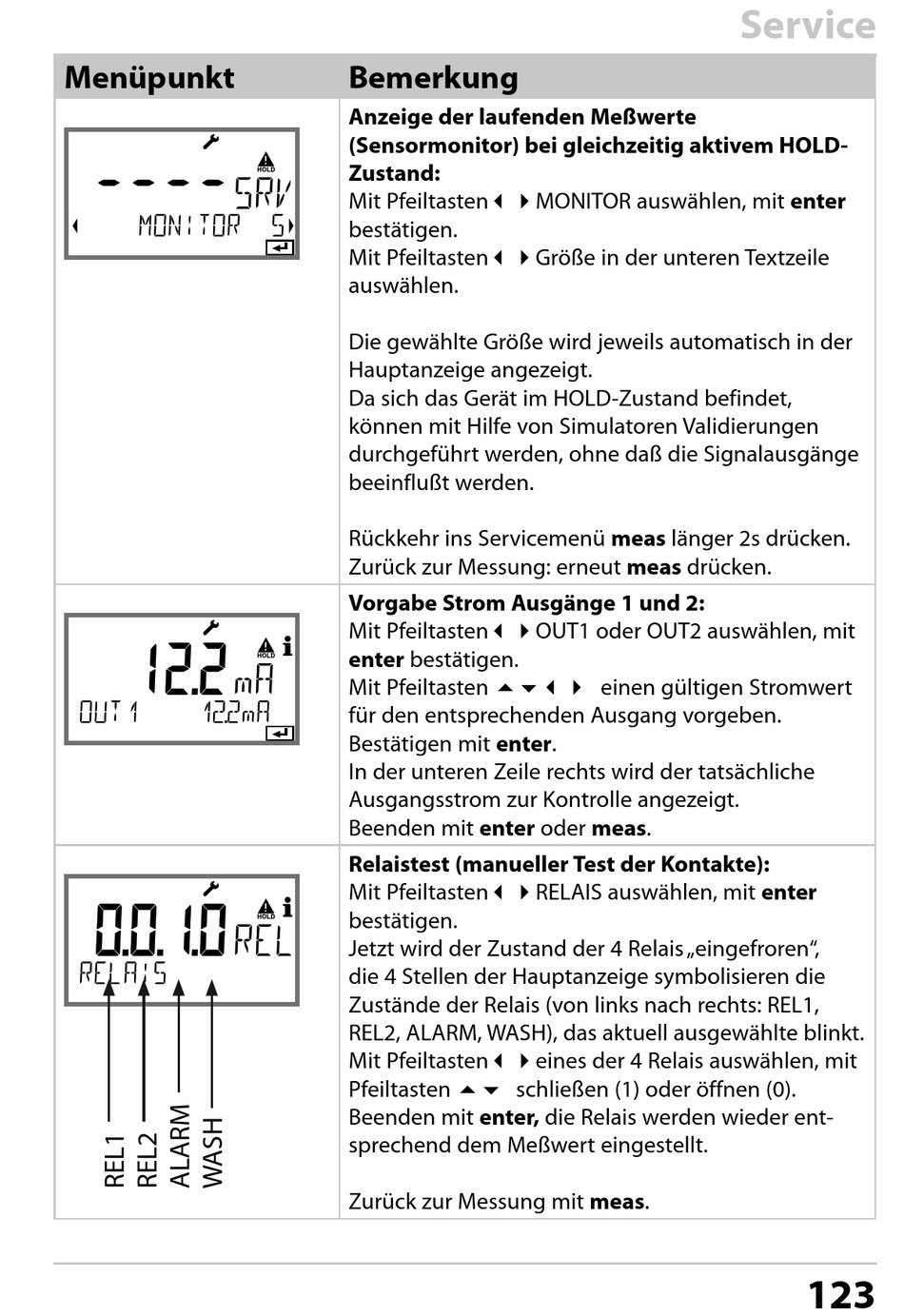

Anzeige der laufenden Meßwerte
(Sensormonitor) bei gleichzeitig aktivem HOLD-
Zustand:
Mit PfeiltastenMONITOR auswählen, mit enter
bestätigen.
Mit PfeiltastenGröße in der unteren Textzeile
auswählen.
Die gewählte Größe wird jeweils automatisch in der
Hauptanzeige angezeigt.
Da sich das Gerät im HOLD-Zustand befindet,
können mit Hilfe von Simulatoren Validierungen
durchgeführt werden, ohne daß die Signalausgänge
beeinflußt werden.
Rückkehr ins Servicemenü meas länger 2s drücken.
Zurück zur Messung: erneut meas drücken.
Vorgabe Strom Ausgänge 1 und 2:
Mit PfeiltastenOUT1 oder OUT2 auswählen, mit
enter bestätigen.
Mit Pfeiltasten einen gültigen Stromwert
für den entsprechenden Ausgang vorgeben.
Bestätigen mit enter.
In der unteren Zeile rechts wird der tatsächliche
Ausgangsstrom zur Kontrolle angezeigt.
Beenden mit enter oder meas.
Relaistest (manueller Test der Kontakte):
Mit PfeiltastenRELAIS auswählen, mit enter
bestätigen.
Jetzt wird der Zustand der 4 Relais „eingefroren",
die 4 Stellen der Hauptanzeige symbolisieren die
Zustände der Relais (von links nach rechts: REL1,
REL2, ALARM, WASH), das aktuell ausgewählte blinkt.
Mit Pfeiltasteneines der 4 Relais auswählen, mit
Pfeiltasten schließen (1) oder öffnen (0).
Beenden mit enter, die Relais werden wieder ent-
sprechend dem Meßwert eingestellt.
Zurück zur Messung mit meas.
