Kippen; 115 V~ Steckdose Und Ergänzende Absicherung; Steckdose Und Ergänzende Absicherung; Ausgangsklemmen - Miller Gold Star 302 Betriebsanleitung

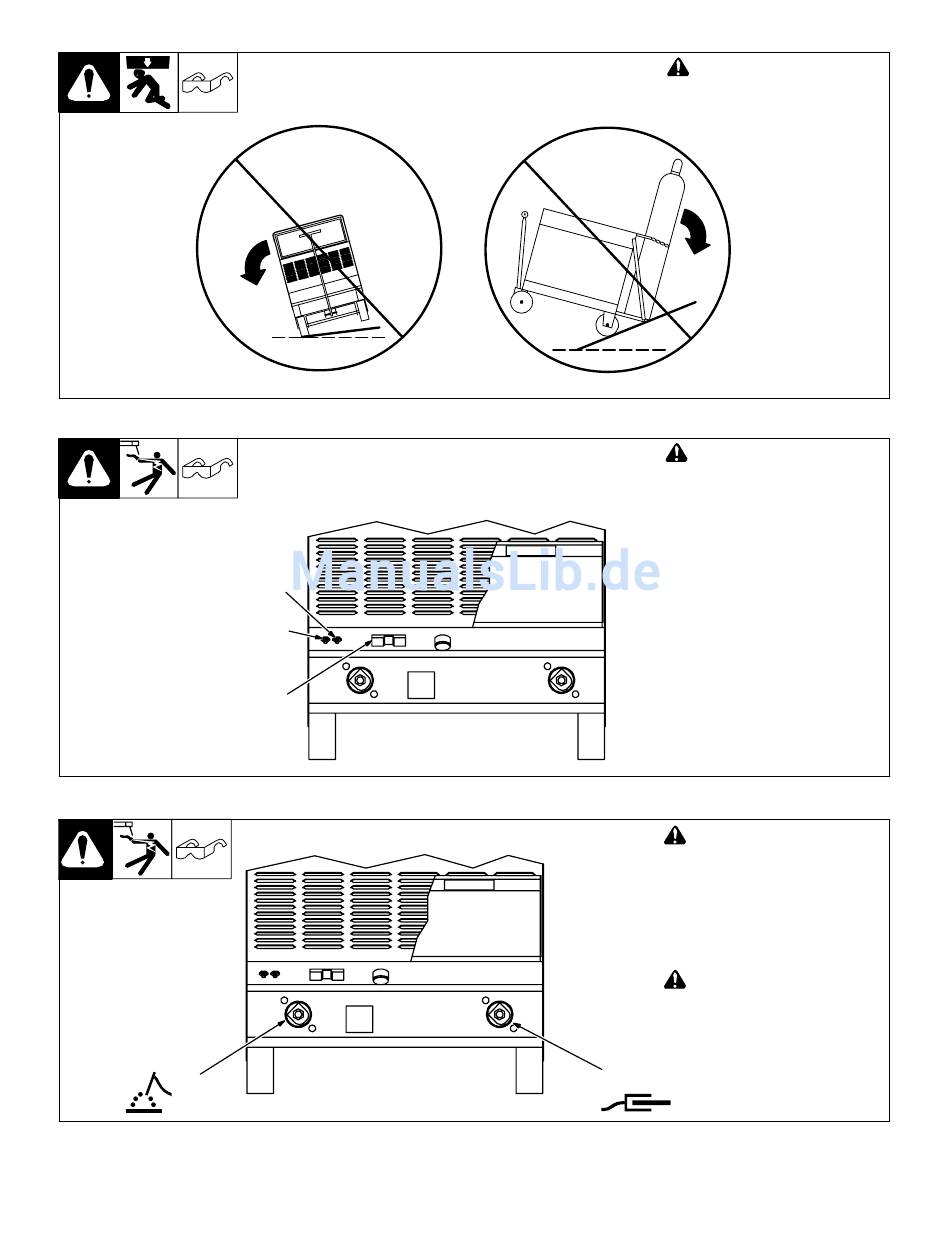

3-8. Kippen

3-9. 115 V~ Steckdose und ergänzende Absicherung

3-10. Ausgangsklemmen

1
3
2
1
!
Bei der Aufstellung oder Be-
wegung des Gerätes auf un-
ebenen Flächen ist Vorsicht
geboten.
!
Strom ausschalten, bevor
die Steckverbindung
geschlossen wird.
1 115 V 15 A Ws
Steckverbindung RC9
Strom wird zwischen dem RC9 und
der Remote 14 Steckverbindung
RC8 (siehe Abschnitt 3-14).
2 Ergänzende Absicherung
CB1
3 Ergänzende Absicherung
CB2
CB1 sichert den 115 Volt Ws-Teil
von RC8 und RC9 vor Überlastung.
CB2 sichert den 24 Volt Ws-Teil von
RC8.
Knopf drücken, um Absicherung
zurückzusetzen.
!
Vor Anschluss
Schweiß-kabeln Gerät vom
Netz frei-schalten.
1 Anschluss Elektrodenkabel
2 Anschluss Massekabel
Kabel lt. entsprechendem Ab-
schnitt(nicht Etikett) auswählen
3-12.
!
Keine verschlis-
senen,beschädigten, zu
geringdimensionierten oder
schlechtgefertigte Kabel
verwenden.
Kabel lt. entsprechendem Ab-
2
schnitt (nicht Etikett) anschließen
3-12.
an-
Ref. ST-800 101-D
von
Ref. ST-800 101-D
OM-222 Seite 15
