e) Aansluiting van de luidsprekers en de stroomvoorziening
Voertuigen die met een ISO-systeemstekker zijn uitgevoerd, kunnen bij een gelijke stekkerbezetting (vooraf
controleren!) rechtstreeks met de ISO-aansluitterminal worden verbonden. Bij afwijkende stekkerbezetting gebeurt
de aansluiting via een voertuigspecifieke adapter die in de handel verkrijgbaar is.

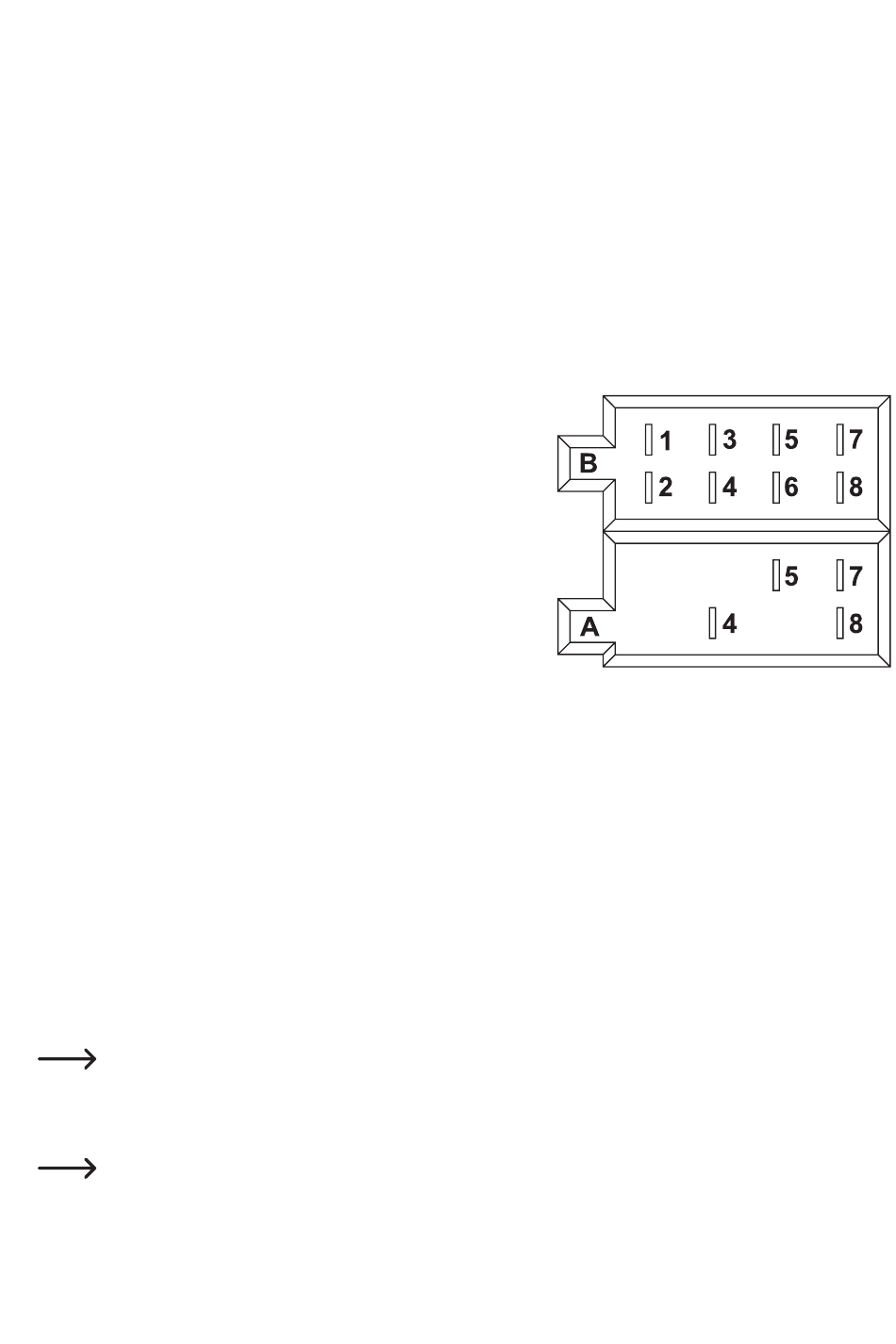

De contactbezetting van de ISO-aansluitbus van de autoradio wordt weergegeven op de volgende afbeelding. De
betreffende bezetting van de systeemstekker van uw auto kunt u bij uw dealer navragen.
Systeemstekker B (luidsprekeraansluiting)
1 Luidspreker rechtsachter (+)
2 Luidspreker rechtsachter (-)
3 Luidspreker rechtsvoor (+)
4 Luidspreker rechtsvoor (-)
5 Luidspreker linksvoor (+)
6 Luidspreker linksvoor (-)
7 Luidspreker linksachter (+)
8 Luidspreker linksachter (-)
Systeemstekker A (stroomvoorziening)
1 Niet toegewezen
2 Niet toegewezen
3 Niet toegewezen
4 Continu stroom +12 V
5 Antennestuuruitgang
6 Niet toegewezen
7 Contact +12 V
8 Massa
• De aansluiting continu stroom +12 V (4) moet met een kabel worden verbonden die ook bij uitgeschakeld contact
permanent +12 V levert (klem 30 van het boordnet). Deze aansluiting wordt gebruikt voor het opslaan van de
gebruikersinstellingen, de tijd, enz.
• De antennebesturingsuitgang (5) levert bij ingeschakeld toestel een spanning van +12 V. Deze kabel kan voor de
stroomvoorziening van een elektrische antenne en als inschakelspanning voor een autoversterker gebruikt worden.
• De aansluiting contact +12 V (7) moet met een kabel worden verbonden die alleen bij ingeschakeld contact +12 V
levert (klem 15 van het boordnet).
Klem deze aansluiting niet op continu stroom omdat anders bij een langere standtijd van het voertuig de
accu leeg kan raken.
• De aansluiting massa (8) wordt met de carrosserie van de auto verbonden.
Vanwege de steeds vaker toegepaste lijmtechniek resp. gelakte metalen onderdelen wordt het elektrische
geleidingsvermogen verminderd. Daarom is niet ieder metalen onderdeel geschikt als massapunt.
