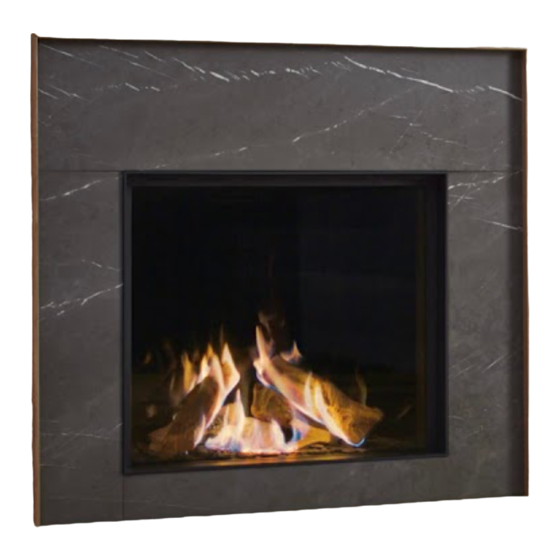

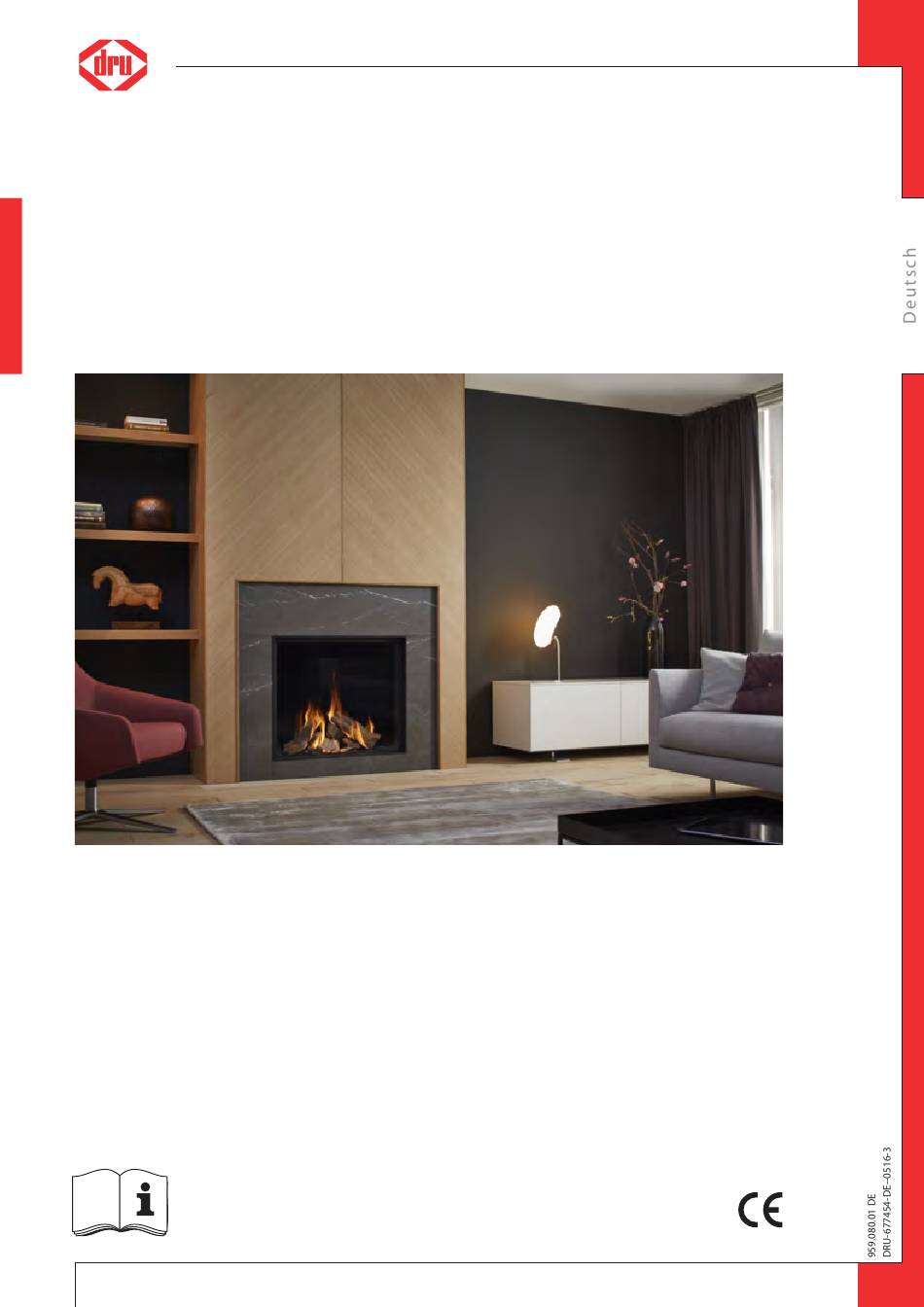

- Seite 1 Maestro 75 RCH G20/G25/G25.3 (Erdgas) G31 (Propan) Installationsanleitung Dieses Dokument bitte sorgfältig aufbewahren.
-
Seite 2: Inhaltsverzeichnis
5.1 Gastyp 5.1.1 Umrüsten auf eine andere Gasart 5.2 Gasanschluss 5.3 Elektrischer Anschluss 5.3.1 Anschließen des Schaltkontakts 5.3.2 Anschließen von Dru Omnivent 5.4 Aufstellen des Geräts 5.5 Montage eines Einbaugeräts 5.6 Montage des Kaminumbaus 5.7 Einbau des Schaltkastens 5.8 Konzentrisches System 5.8.1 Allgemein... -
Seite 3: Einleitung
Diese Installationsanleitung vollständig und sorgfältig durchlesen und die Anweisungen einhalten, bevor das Gerät installiert wird. Wenn das DRU PowerVent-System® oder das DRU CM-System® verwendet wird, muss auch die dazu gehörende Installationsanleitung vollständig und sorgfältig gelesen werden, bevor mit der Installation begonnen wird. -
Seite 4: Sicherheit
Die hitzebeständigen Stromanschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau positionieren. Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau. Ø Ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr verwenden. Ø Vorgehen beim Installieren eines freistehenden Geräts: das Gerät in dem angegebenen Mindestabstand von der Rückwand aufstellen (siehe die Angaben weiter hinten in diesem Text). -
Seite 5: Prinzip Des Zündzyklus
I N STA L L ATIO NS ANL E ITU N G 3.4 Prinzip des Zündzyklus Im Folgenden wird kurz beschrieben, wie dieses Gerät gezündet wird. Das Gerät ist ausgeschaltet und wird mithilfe der Fernbedienung eingeschaltet. Der Empfänger im Gerät empfängt von der Fernbedienung das Signal zum Starten des Zündprozesses. -
Seite 6: Umrüsten Auf Eine Andere Gasart
Es ist möglich, eine oder mehrere Lampen (bei mehreren Lampen maximal 8A/250VAC/30VDC) über die Fernbedienung des Geräts zu bedienen. Zum Beispiel die Lampen der Lux-Elemente von Dru. Dazu kann der Schaltkontakt B auf dem Empfänger verwendet werden (siehe Anlage 3, Abb. 36). Der Schaltkontakt ist nicht polarisiert. -
Seite 7: Montage Eines Einbaugeräts
5.5 Montage eines Einbaugeräts (wenn zutreffend) Nicht alle Einbaugeräte von DRU werden standardmäßig mit einem Schaltkasten geliefert. Einbaugeräte müssen mit dem DRU-Schaltkasten eingebaut werden. Dieser Schaltkasten ist erforderlich, um eine !Achtung nachhaltige, sichere und einwandfreie Funktion zu gewährleisten. Der DRU-Schaltkasten ist separat erhältlich. -
Seite 8: Montage Des Schaltkastens
Die Bedienungsluke und Bügels mit Gasregler nur in einer trockenen Stelle im Haus setzen! In den Schaltkasten werden mehrere Komponenten eingebaut, z. B. das Geräteschild, der Gasregelblock und, ® wenn zutreffend, die zum DRU Powervent System gehörenden Komponenten. Bei der Montage des Schaltkastens wie folgt vorgehen (siehe Anlage 3, Abb. 3 für Details): Ø... -
Seite 9: Konzentrisches System
Zum Anschließen an ein Schornsteinrohr wird ein Anschlussbausatz benötigt, dieser ist bei DRU erhältlich. • Das konzentrische System von DRU ist für die Anwendung im Haus gedacht und darf daher nicht im Freien verwendet werden, mit Ausnahme der Teile, die dafür bestimmt sind, wie Windschutzeinrichtungen über Dach und an der Außenwand. -
Seite 10: Montage Des Konzentrischen Systems
I N S T A L LA T I O N S A N L E I T U N G Das konzentrische System mit Windschutzeinrichtung an der Außenwand oder Windschutzeinrichtung über Dach muss die folgenden Auflagen erfüllen: • In Anlage 2 (Tabelle 4 oder 5) ist angegeben, ob eine minimale vertikale Länge eines konzentrischen Rohres angeschlossen werden muss. -
Seite 11: Anschluss An Ein Bestehendes Schornsteinrohr
150/100 verjüngen. Das konzentrische System mit 150/100 kann vertikal an ein bestehendes Schornsteinrohr angeschlossen werden. Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen: • Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein. Die Installationsanleitung wird mitgeliefert. • Die Innenabmessung muss mindestens 150 x 150 mm betragen. -
Seite 12: Ergänzende Anweisungen
I N S T A L LA T I O N S A N L E I T U N G 5.10 Ergänzende Anweisungen !Achtung Wenn das Gerät an Erdgas angeschlossen wird (G25/G25.3, nur in den Niederlanden), muss die Primärluft-Einstellung geändert werden, indem die Stellschieber verstellt werden (siehe Absatz 5.13.3). !Tipp Für dieses Gerät sind Verlängerungsfüße erhältlich. -
Seite 13: Scheiben
I N STA L L ATIO NS ANL E ITU N G 5.12 Scheibe Die Scheibe (Glasscheibe) ist in einen Stahlrahmen eingebaut. Diese Glasscheibe im Stahlrahmen muss nur bei einem Riss oder Bruch ersetzt werden. Wenn in diesem Kapitel von der Scheibe gesprochen wird, wird damit ist die Glasscheibe inklusive Stahlrahmen gemeint. -
Seite 14: Drosselschieber
I N S T A L LA T I O N S A N L E I T U N G 5.13.1 Drosselschieber (R) Der Drosselschieber (R) wird separat mitgeliefert. Der Drosselschieber wird wie folgt eingebaut (siehe Anlage 3, Abb. 10): Ø... -
Seite 15: Einlegen Des Holzblock-Sets
I N STA L L ATIO NS ANL E ITU N G 5.14 Einlegen des Holzblock-Sets Das Gerät wird mit einem Holzblock-Set geliefert. In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben. !Achtung Beachten Sie die folgenden Anweisungen, um unsicheren Situationen vorzubeugen: !Achtung •... -
Seite 16: Ansteuerung/Bedienung
I NS TA LL A TIONS A N L E IT U N G 6. Ansteuerung/Bedienung Das Gerät wird mit einer drahtlosen schwarzen Fernbedienung für den Benutzer geliefert (siehe Anlage 3, Abb. 35 (B)). Als Option ist eine orange Fernbedienung für den Installateur lieferbar (siehe Anlage 3, Abb. -
Seite 17: Verbindung Über "Modbus"-Protokoll
Lieferanten des Domotica-Systems erhältlich. 6.2.2.2 Ansteuerung über eine Applikation Auch für das Bedienen des Geräts über einen Tablet-PC mit der DRU Control App (iOS oder Android) ist ein Kommunikationsmodul erforderlich. Dieses kann bei DRU bestellt werden. Wie folgt vorgehen, um den Kaminofen über eine Applikation anzusteuern: Ø... -
Seite 18: Endkontrolle
I N S T A L LA T I O N S A N L E I T U N G 7. Endkontrolle Um sicherzustellen, dass das Gerät reibungslos und sicher funktioniert, sind vor der Inbetriebnahme die nachstehenden Kontrollen erforderlich. 7.1 Gasdichtigkeit Alle Anschlüsse müssen gasdicht sein. -
Seite 19: Flammenbild
I N STA L L ATIO NS ANL E ITU N G Ø Der Hauptbrenner sollte ab jetzt schnell zünden. Ø Die Scheibe nach dem ersten Zünden reinigen (siehe Kapitel 8). !Tipp Bei der Kontrolle, ob der Hauptbrenner weiter brennt, ist es möglich, dass dieser trotzdem noch nach 15 Sekunden ausgeht. -
Seite 20: Ersatzteile
Fingerabdrücke auf der/den Scheibe(n) vermeiden/beseitigen, da diese andernfalls einbrennen. • Die Scheibe(n) ausschließlich mit DRU Scheibenreiniger reinigen; alle anderen Mittel können die Scheibe(n) beschädigen und/oder angreifen. Weitere Informationen sind auf unserer Website www.dru.nl zu finden oder bei Ihrem Händler erhältlich. -
Seite 21: Anlage 1 Störungen
I N STA L L ATIO NS ANL E ITU N G Anlage 1 Störungen Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Kommunikationsverlust Kommunikationskabel hat Dafür sorgen, dass die zwischen Empfänger und keinen Kontakt Anschlüsse des Brennerautomat Kommunikationskabels einen guten Kontakt herstellen Kommunikationskabel Kommunikationskabel defekt... - Seite 22 I N S TA L L A TI ON S A N LE I T U N G Fehlermeldungen Fehlercode Problem Mögliche Ursache Behebung Ionisierungsstift falsch Den Stift an der richtigen (Fortsetzung) eingesetzt Stelle einsetzen Ionisierungsstift blockiert Eventuell Vermiculit oder (Ionisierungsstrom messen, Chips vom Brenner entfernen wenn >...
-
Seite 23: Anlage 2 Tabellen
I N STA L L ATIO NS ANL E ITU N G Anlage 2 Tabellen Tabelle 1: Im Lieferumfang enthaltene Teile Teil Anzahl Installationsanleitung Bedienungsanleitung Holzblock-Set Glühmaterial Asche Drosselschieber Fernbedienung Netzkabel Bedienungsluke Ersatz-Parkerschrauben für die Montage der Scheiben Keilbolzen M8 M8-Sechskantmutter Schließring M8 Klemmkupplung 15 mm x G3/8"... - Seite 24 I N S TA L L A TI ON S A N LE I T U N G Tabelle 2: Technische Daten Produktname Maestro 75 RCH Gerätetyp Einbau Verbrennung Raumluftunabhängige Verbrennung Zu- und Abfuhrsystem Konzentrisch 200/130 Ausführung des Flammenschutzes Getrennte Zünd-/Ionisierungsstifte Schutz der Atmosphäre...
- Seite 25 I N STA L L ATIO NS ANL E ITU N G Tabelle 3: Vordruck bei Verwendung von G31 Land mbar NL / DK / FI / NO / SE / HU / BA / GR FR / BE / IT / PT / ES / GB / IE Zulässigkeit/Bedingungen für das konzentrische System mit Windschutzeinrichtung an der Außenwand Tabelle 4: Bedingungen für die Justierung des Geräts G20/G25/G25.3/G31...
- Seite 26 I N S TA L L A TI ON S A N LE I T U N G Tabelle 5: Festlegen der Zulässigkeit des konzentrischen Systems mit Windschutzeinrichtung über Dach G20/G25/G25.3/ Gesamte horizontale Gesamte vertikale und/oder schräge Rohrlänge in Metern Rohrlänge in Metern keine Bögen 2 Bögen...
-
Seite 27: Anlage 3 Abbildungen
I N STA L L ATIO NS ANL E ITU N G Anlage 3 Abbildungen inbouwluik = 150+50+50 (diepte+bo 38C-2161/1 Maestro 75 RCH min. 15 max. 100 Tot.min. 200cm min. 230 (*1) PowerVent min. 280 (*1) - Seite 28 aat inbouwluik = 150+50+50 (diepte+b I N S T A L LA T I O N S A N L E I T U N G min. 15 max. 100 Tot.min. 200cm min. 250 min. 230 (*1) PowerVent min. 280 (*1) min 100cm 4x ø150mm 180C°...
- Seite 29 I N STA L L ATIO NS ANL E ITU N G 38C-1868 d /0 0 - 8m 1x90° 1x90° 0 - 6m 38C-744ZM 38C-744ZQ...
- Seite 30 I N S TA L L A TI ON S A N LE I T U N G 0 - 1m 1x90° 1x90° 38C-744W 38C-744ZR 1x90° 38C-744ZS 38C-2164/0...
- Seite 31 I N STA L L ATIO NS ANL E ITU N G 38C-2165 /0...
- Seite 32 I N S TA L L A TI ON S A N LE I T U N G...
- Seite 33 I N STA L L ATIO NS ANL E ITU N G...
- Seite 34 I N S TA L L A TI ON S A N LE I T U N G 38P-0604 38p-0022 38P-0608 38P-0609 38P-0028 /1...
- Seite 35 I N STA L L ATIO NS ANL E ITU N G 38P-0605/0...
- Seite 36 I N S TA L L A TI ON S A N LE I T U N G G20/G25/G25.3/G31 38P-0606/1...
- Seite 37 I N STA L L ATIO NS ANL E ITU N G G20/G25/G25.3/G31 38P-0621/0...
- Seite 38 I N S TA L L A TI ON S A N LE I T U N G 38P-0611 38P-0610 38P-0607 0 – 3 V Modbus WiFi 38C-1871 /0 Router...
- Seite 39 I N STA L L ATIO NS ANL E ITU N G 38p-0320 /0 – 0 – 3V І І І І ...
- Seite 40 I N S TA L L A TI ON S A N LE I T U N G (IN) 38p-0318 /3 38C-2064...
- Seite 41 I N STA L L ATIO NS ANL E ITU N G Min. 0 mm Min. 0 mm 38C-2311/0 38C-2321/0 Min. 12,5 mm Min. 12,5 mm Min. 60 mm Min. 60 mm Min. 100 mm Min. 100 mm...
- Seite 42 I N S TA L L A TI ON S A N LE I T U N G...
- Seite 43 I N STA L L ATIO NS ANL E ITU N G...
- Seite 44 DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
