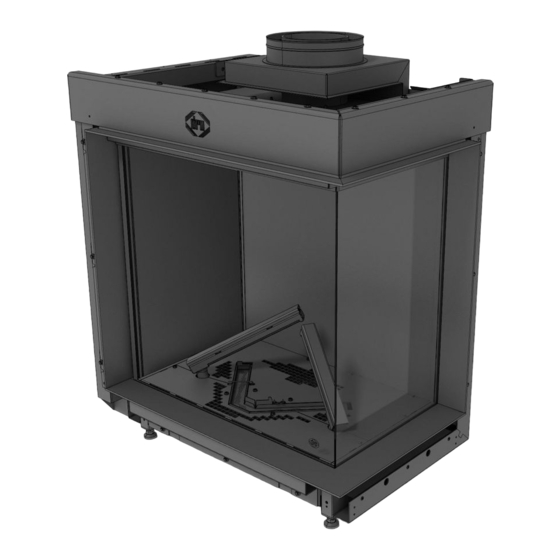

Inhaltszusammenfassung für Dru Maestro 60/2 RCH
- Seite 1 Installationsanleitung Maestro 60/2 RCH Maestro 60/3 RCH G20/G25/G25.3 (Erdgas), G30 (Butane) und G31 (Propan) Deutsch Dieses Dokument bitte sorgfältig aufbewahren DRU-873519-DE--0420-5 959.122.02.DE...
- Seite 2 I nst allati on sanl eitung Inhalt 1. Stufenplan für die Installation 2. Einleitung 3. CE-Kennzeichnung/Konformitätserklärung 4. Technische Daten 5. SICHERHEIT 5.1 Allgemein 5.2 Vorschriften 5.3 Sicherheitsanweisungen 6. Vorbereitung 6.1 Auspacken 6.2 Gastyp 6.2.1 Umrüsten auf einen anderen Gastyp 6.3 Gasanschluss 6.3.1 Gasschlauch für Gassteckdose 6.4 Elektrischer Anschluss 6.5 Komponenten der Geräteregelung...
- Seite 3 I nst allati on sanl eitung 9. Ansteuerung/Bedienung 9.1 Das Prinzip des Zündzyklus 9.2 Anschließen des Schaltkontakts (wenn zutreffend) 9.3 Zusätzlicher Netzanschluss (max. 80 W, 230 VAC) 9.4 Fernbedienungen 9.4.1 Schwarze Fernbedienung für den Benutzer 9.4.2 Orange Fernbedienung für den Installateur 9.5 Andere Arten der Bedienung 9.5.1 Verdrahtet 9.5.2 Drahtlos...
- Seite 4 I nst allati on sanl eitung 1. Stufenplan für die Installation Im Folgenden werden die wichtigsten Schritte bei der Installation beschrieben. Führen Sie diese Schritte aus und haken Sie diese ab, wenn sie richtig ausgeführt sind. Lesen Sie die Installationsanleitung komplett durch, bevor Sie das Gerät installieren. Kontrollieren Sie, ob der richtige Gerätetyp geliefert wurde (siehe Tabelle 4-1).
- Seite 5 I nst allati on sanl eitung 2. Einleitung Als Hersteller von Gasheizgeräten spezialisiert sich DRU auf die Entwicklung und Herstellung von Produkten gemäß den strengsten Qualitäts-, Leistungs- und Sicherheitsanforderungen, die es gibt. Dieses Gerät ist mit einer CE-Kennzeichnung versehen und erfüllt damit die grundlegenden Anforderungen der europäischen Gasgeräterichtlinie.
- Seite 6 Raumtemperaturkontrolle mit Erkennung offener Fenster Ja*** mit Fernbedienungsoption * Dieses Gerät ist geeignet für G25.3 mit der Zusammensetzung konform NTA 8837. ** Systemleistung. *** Anwendbar mithilfe von Domotica. **** Regelschraube. ***** Kategorien C12 und C32 nur in Kombination mit DRU PV-1 100/60 (PowerVent®).
- Seite 7 - Positionieren Sie die hitzebeständigen elektrischen Anschlüsse frei vom Gerät und möglichst niedrig im Kaminumbau. Dies gilt im Zusammenhang mit der Temperaturentwicklung im Kaminumbau. Verwenden Sie ausschließlich das von DRU gelieferte System für die Abgasabfuhr/Verbrennungsluftzufuhr (das konzentrische System). Bei der Installation eines frei stehenden Geräts: Halten Sie beim Aufstellen des Geräts den angegebenen Mindestabstand zu der Rückwand und den Seitenwänden ein (siehe Tabelle 4-1).
- Seite 8 Wenn Sie dieses Gerät für die Verwendung mit einem anderen Gastyp umrüsten möchten, nehmen Sie bitte vorher Kontakt mit der Serviceabteilung von DRU auf und erkundigen Sie sich nach den Möglichkeiten. Das Umrüsten muss durch einen anerkannten Gasinstallateur ausgeführt werden.
- Seite 9 I nst allati on sanl eitung 6.3.1 Gasschlauch für Gassteckdose In vielen Fällen kann ein Gasschlauch gemäß EN14800 für eine Gassteckdose gemeinsam mit dem Gerät bestellt werden. Dieser Gasschlauch ist am Gerät montiert und auf Dichtigkeit geprüft. Dieser Gasschlauch ist in verschiedenen Längen lieferbar.
- Seite 10 I nst allati on sanl eitung 6.5 Komponenten der Geräteregelung In diesem Absatz werden die Komponenten behandelt, mit denen das Gerät geregelt wird (siehe Abb. 6-2). 38C-2555-0 G(in) Legende: A = Gasregelblock; regelt die Gaszufuhr zu den Brennern B = Empfänger; kommuniziert mit dem Sender C = Prozessor (ESYS);...
- Seite 11 I nst allati on sanl eitung 7 Installation 7.1 Aufstellen des Geräts In den verschiedenen Unterabsätzen werden die verschiedenen Möglichkeiten beim Aufstellen des Geräts beschrieben. Für alle diese Unterabsätzen gilt die folgende allgemeine Beschreibung für das Aufstellen des Geräts: Stellen Sie das Gerät am Installationsort auf und berücksichtigen Sie dabei Folgendes: - Die Einbauabmessungen des Geräts (siehe Abb.
- Seite 12 I nst allati on sanl eitung 38C-2617/0 Maestro 60/2 R RCH...
- Seite 13 I nst allati on sanl eitung 7.1.1 Gerät stehend montieren Halten Sie bei der stehenden Montage des Geräts die folgenden Anweisungen ein: Stellen Sie die Höhe des Geräts mithilfe der Stellfüße ein und richten Sie das Gerät genau waagerecht aus. Befestigen Sie das Gerät mithilfe der Wandbügel an der Wand (siehe Abb.
- Seite 14 I nst allati on sanl eitung 7.2 Weitere Einbaumöglichkeiten Das Gerät kann mit einem Plateau aufgestellt werden. Dies ist in Kombination mit einer unteren Zierleiste oder mit einem direkt an das Glas anschließenden Plateau möglich. Der dazugehörige Kaminumbau kann mit oder ohne „falsche(r) Wand“...
- Seite 15 I nst allati on sanl eitung 38C-2500...
- Seite 16 I nst allati on sanl eitung 38C-2618 ≥ 815 ≥ 505 ≥ 815 ≥ 507 ≥ 462...
- Seite 17 I nst allati on sanl eitung tooltip 38C-2504 tooltip...
- Seite 18 I nst allati on sanl eitung 7.2.3 Anbringen des Bügels mit Gasregelblock und Zubehör unter dem Plateau Wenn beim Aufstellen mit einem Plateau kein Platz mehr für den Schaltkasten vorhanden ist, muss der Bügel mit Gasregelblock direkt unter dem Plateau angebracht werden. Dazu verwenden Sie das Zubehör „Elektro-Schutzkasten“. Bringen Sie den Bügel mit Gasregelblock mit Zubehör mithilfe des im Lieferumfang enthaltenen Schutzkastens unter dem Plateau an (siehe Abb.
- Seite 19 I nst allati on sanl eitung...
- Seite 20 I nst allati on sanl eitung 7.2.4 Direkt an das Glas der Seitenscheibe anschließende Rückwand (siehe Abb. 7-8 und 7-9) Gehen Sie beim Einbauen von der Wand bis zur Seitenscheibe wie folgt vor: Sorgen Sie dafür, dass die Rückwand die richtigen Abmessungen hat (siehe Abb. 7-8). Lösen Sie die Parkerschrauben der vertikalen Zierleiste um einige Umdrehungen und stellen Sie die Profile auf den richtigen Abstand ein.
- Seite 21 I nst allati on sanl eitung 38C-2503 ≥5mm 38C-2619...
- Seite 22 I nst allati on sanl eitung 7.2.5 Schornsteinfassung Wenn der Kaminumbau aus Steinmaterial besteht, ist der Einbau einer Schornsteinfassung erforderlich. Eine Schornsteinfassung ist erforderlich, um zu verhindern, dass das Gerät durch das Gewicht des Materials belastet wird. Gehen Sie beim Anbringen der Schornsteinfassung wie folgt vor (siehe Abb. 7-10 und 7-11): Bringen Sie die Schornsteinfassung auf die gewünschte Größe.
- Seite 23 I nst allati on sanl eitung 2 mm 38C-2506/1 7-10 60° 38C-2507/1 7-11...
- Seite 24 I nst allati on sanl eitung...
- Seite 25 äußeren Rohres finden Sie bei den technischen Daten in Tabelle 4-1. Das konzentrische System wurde gemeinsam mit dem Gerät geprüft/abgenommen. Andere konzentrische Systeme sind nicht zugelassen. Die Tabelle unten enthält eine Übersicht über die verschiedenen konzentrischen Systeme von DRU und ihre Anwendung: Tabelle 7-1: Konzentrische Systeme und ihre Anwendung System Für dieses...
- Seite 26 Schließen Sie die konzentrischen Rohrabschnitte und gegebenenfalls den Bogen/die Bögen an. Bringen Sie auf jeder Verbindung ein Klemmband mit einem Dichtring aus Silikon an (das gilt nicht für DRU LAS ES-E 200/150/100, bei dem Modell befindet sich der Dichtring im Rohr).
- Seite 27 I nst allati on sanl eitung 7.3.2 Windschutzeinrichtung über Dach (C31) Die Windschutzeinrichtung über Dach kann sowohl in ein Schrägdach als auch in ein Flachdach münden. Die Windschutzeinrichtung über Dach kann je nach Bedarf mit einer Klebeplatte für Flachdächer beziehungsweise mit einer verstellbaren Universaldachpfanne für Schrägdächer geliefert werden.
- Seite 28 4 Bogen 5 Bogen Situation ist nicht zulässig. In Kombination mit dem DRU PowerVent-System (DRU PV-I 100/60) gibt es viel mehr Möglichkeiten (siehe die Installationsanleitung für PowerVent). Tabel 7-4:Bedingungen für die Einstellung des Geräts bei Verwendung einer Windschutzeinrichtung über Dach G20/G25/G25.3/G30/G31...
- Seite 29 I nst allati on sanl eitung...
- Seite 30 I nst allati on sanl eitung 7.3.3 Windschutzeinrichtung an der Außenwand (C11) Bei Verwendung einer Windschutzeinrichtung an der Außenwand (C11) gilt:1 Die Konstruktion des gewählten Systems muss zulässig sein. Kontrollieren Sie, ob die vertikale Rohrlänge innerhalb der minimalen und maximalen Länge liegt (siehe Tabelle 7-5). Kontrollieren Sie, ob die horizontale Rohrlänge (ohne Windschutzeinrichtung an der Außenwand) innerhalb der minimalen und maximalen Länge liegt (siehe Tabelle 7-5).
- Seite 31 - Fabrieksinstelling: Werkseinstellung: Lufteinlassführung 1 Lufteinlassführung 2 und Drosselschieber separat im montiert, Lufteinlassführung 2 und Drosselschieber Lieferumfang enthalten. separat im Lieferumfang enthalten. - In Kombination mit dem DRU PowerVent-System (DRU PV-I100/60) gibt es viel mehr Möglichkeiten (siehe die Installationsanleitung für PowerVent). Tabelle 7-5e 1x90°...
- Seite 32 Ins tal lati ehandleiding...
- Seite 33 Durchmesser von 100 mm für die Abfuhr der Abgase in den Schornstein eingebaut. Der Platz rund um dieses Rohr wird für die Verbrennungsluftzufuhr verwendet. Verwenden Sie dazu die Abstandshalter von DRU. Setzen Sie alle drei Meter einen solchen Abstandshalter ein.
- Seite 34 Malerarbeiten (durch den längeren Gebrauch von Malerklebeband können Beschädigungen verursacht werden). Bringen Sie die Lüftungsöffnungen (entlüftend) vorzugsweise auf beiden Seiten des Kaminumbaus an. Verwenden Sie dazu Lüftungselemente von DRU. Kontrollieren Sie folgende Punkte, bevor Sie den Kaminumbau vollständig verschließen: - Ist die Abgasabfuhr/das konzentrische System auf die richtige Weise angebracht? - Sind die Kanäle, die Befestigungsbügel und evtl.
- Seite 35 I nst allati on sanl eitung ≥ 497 ≥15 ≤100 ≥ 150 ≥1035 V-out ≥ 200cm² 2 mm 2 mm ≥150 ≥410* V-in ≥ 80cm² (LED: 2x ≥80cm²) 38C-2621 7-13 * Dabei wird davon ausgegangen, dass die Bedienungsluke auf die angegebene Weise eingebaut wurde. Wenn eine LED verwendet wird, muss eine zusätzliche Belüftungsöffnung (V-in) angebracht werden.
- Seite 36 I nst allati on sanl eitung 7.5 Montage des Schaltkastens In den Schaltkasten werden mehrere Komponenten eingebaut, z. B. das Typenschild, der Gasregelblock und (wenn zutreffend) die zum DRU PowerVent-System gehörenden Komponenten. ® Der Schaltkasten ist so entworfen, dass alle Komponenten, Einstell-, Mess- und Regelmöglichkeiten optimal zugänglich sind und die Komponenten optimal funktionieren.
- Seite 37 I nst allati on sanl eitung 180° 180° >15mm 180° 38c-2511-1 7-15...
- Seite 38 I nst allati on sanl eitung 8 Das Gerät 8.1 Scheibe Die Scheibe des Geräts lässt sich ganz einfach öffnen und kann daher gut an der Innenseite gereinigt werden. Zum Einlegen des Holzblock-Sets, zum Einstellen des Geräts und für Wartungsarbeiten muss die Scheibe herausgenommen werden.
- Seite 39 I nst allati on sanl eitung 8.1.2 Schließen der Scheibe Schließen Sie die Scheibe, wenn diese sauber ist. Gehen Sie zum Schließen der Scheibe wie folgt vor (siehe Abb. 8-2): Drücken Sie die Scheibe zu, indem Sie das Profil oben auf der Scheibe in Richtung des Geräts drücken (1). Die Scheibe schließt automatisch.
- Seite 40 I nst allati on sanl eitung 8.1.3 Ausbauen der Scheibe Gehen Sie beim Ausbauen der Scheibe wie folgt vor (siehe Abb. 8-3): Öffnen Sie die Scheibe (siehe Absatz 8.1.1). Haken Sie die Auffangstangen aus der Halterung, indem Sie diese nach innen ziehen (1). Schieben Sie die Auffangstangen nach innen, sodass sie die Arbeiten nicht behindern;...
- Seite 41 I nst allati on sanl eitung 8.1.4 Scheibe wieder einsetzen Wenn das Gerät richtig eingestellt wurde, das Holzblock-Set eingelegt wurde, die Scheibe sauber ist und/oder die Wartungsarbeiten ausgeführt wurden, können Sie die Scheibe wieder einsetzen. Gehen Sie beim Einsetzen der Scheibe wie folgt vor (siehe Abb.
- Seite 42 I nst allati on sanl eitung 8.2 Einstellen des Geräts Das Gerät muss so eingestellt werden, dass es in Kombination mit dem Abzugssystem gut funktioniert. Dazu wird eventuell ein Drosselschieber eingebaut beziehungsweise die Lufteinlassführung ausgetauscht oder ausgebaut. Die Bedingungen für die Verwendung einer Windschutzeinrichtung an der Außenwand und einer Windschutzeinrichtung über Dach finden Sie in den Tabellen 7-3 bis 7-5.
- Seite 43 I nst allati on sanl eitung 8.2.2 Lufteinlassführung Lufteinlassführung 1 ist montiert und Lufteinlassführung 2 ist separat im Lieferumfang enthalten. Gehen Sie beim Austauschen oder Entfernen von Lufteinlassführung 1 wie folgt vor (siehe Abb. 8-6): Bauen Sie die Scheibe aus dem Gerät aus (siehe Absatz 8.1.3). Drehen Sie die Parkerschrauben aus der hinteren Brennerplatte (1) und nehmen Sie diese heraus.
- Seite 44 I nst allati on sanl eitung 8.3 Houtset Das Gerät wird mit einem Holzblock-Set geliefert. In den Abbildungen ist die Farbe nicht immer korrekt wiedergegeben. Beachten Sie die folgenden Anweisungen, um unsicheren Situationen vorzubeugen: - Verwenden Sie ausschließlich das mitgelieferte Holzblock-Set. - Legen Sie das Holzblock-Set genau gemäß...
- Seite 45 I nst allati on sanl eitung 38p-0022 38P-0608 8-11 8-10 38P-0609 38P-0028 /1 8-12 8-13 38P-0845 38P-0832 8-14 8-15 Füllen Sie den V-förmigen Brennerbehälter mit Vermiculit und verteilen Sie dieses gleichmäßig (siehe Abb. 8-16). Das Flammenbild kann beeinflusst werden, indem das Vermiculit verschoben wird. - Das Vermiculit darf nicht über den Rand des Brenners hinausragen.
- Seite 46 I nst allati on sanl eitung Wenn es sich um ein LED-Gerät handelt, verwenden Sie eine andere Bodenbedeckung als bei einem Gerät ohne LED. - Die Brennerplatten sind mit viereckigen Löchern versehen; diese Löcher gewährleisten die Luftzufuhr. Legen Sie niemals mehr als eine Schicht an Bodenbedeckung über diese Löcher. - Vermeiden Sie, dass Bodenbedeckung in dem Schlitz vor der Scheibe gelangt.
- Seite 47 I nst allati on sanl eitung 38P-0820-0 8-16...
- Seite 48 I nst allati on sanl eitung 38P-0814-0 8-17 38P-0815-0 8-18...
- Seite 49 I nst allati on sanl eitung 38P-0816-0 8-19...
- Seite 50 I nst allati on sanl eitung 38P-0817-0 1 cm 8-20...
- Seite 51 38P-0818-0 8-21 38P-0819-0 8-22...
- Seite 52 I nst allati on sanl eitung...
- Seite 53 I nst allati on sanl eitung 9. Ansteuerung/Bedienung Das Gerät wird mit einer drahtlosen schwarzen Fernbedienung für den Benutzer geliefert (siehe Abb. 9-1 (B)). Als Option ist eine orange Fernbedienung für den Installateur lieferbar (siehe Abb. 9-1 (O)). Mit der schwarzen Fernbedienung, die den Empfänger ansteuert, wird die Flammenhöhe geregelt und wird das Gerät gezündet und ausgeschaltet.
- Seite 54 Es ist möglich, eine oder mehrere Lampen (bei mehreren Lampen maximal 0,5 A/250 VAC/30 VDC) über die Fernbedienung des Geräts zu bedienen. Zum Beispiel die Lampen der Lux-Elemente von DRU. Dazu kann der Schaltkontakt B auf dem Empfänger verwendet werden (siehe Abb. 9-2). Wenn das Gerät mit LED-Beleuchtung ausgeführt ist, verfällt der Schaltkontakt „B“.
- Seite 55 I nst allati on sanl eitung 9.3 Zusätzlicher Netzanschluss (max. 80 W, 230 VAC) (wenn zutreffend) Dieser Anschluss ist ideal für eine eventuelle Beleuchtung oder ein Lüftungssystem im Kaminumbau geeignet und kann mit der Fernbedienung bedient werden (siehe Abb. 9-2 (C)). Die Spannung dieses Anschlusses ist mit der Netzspannung identisch und er darf maximal mit 80 Watt belastet werden.
- Seite 56 I nst allati on sanl eitung 9.5.1 Verdrahtet Das verdrahtete Anschließen eines Domotica-Systems an den Empfänger erfolgt über eine Gleichspannung von 0-3 VDC (siehe Abb. 9-2 (D)). Eine Spannung über 3 V ist schädlich für den Empfänger und daher nicht erlaubt. Reduzieren Sie die Spannung bei Domotica-Systemen mit einer Ausgangsspannung von 0-10 V auf 0-3 VDC.
- Seite 57 Lieferanten des Domotica-Systems erhältlich. 9.5.2.2 Ansteuerung über Anwendungssoftware Auch für das Bedienen des Geräts über einen Tablet-PC mit der DRU Control-App (iOS oder Android) ist ein Kommunikationsmodul erforderlich. Dieses kann bei DRU bestellt werden. Gehen Sie wie folgt vor, um das Gerät über die DRU Control-App anzusteuern: Testen Sie mithilfe der Fernbedienung, ob der Ort, an dem das Kommunikationsmodul eingebaut wird, innerhalb des Bereichs des Empfängers liegt.
- Seite 58 I nst allati on sanl eitung 10. Endkontrolle Um eine einwandfreie Funktion des Geräts zu garantieren, müssen vor der Inbetriebnahme die folgenden Kontrollen durchgeführt werden. 10.1 Gasdichtigkeit Alle Anschlüsse müssen gasdicht sein. Kontrollieren Sie die Anschlüsse, um sicherzustellen, dass sie gasdicht sind. Der Gasregelblock darf einem Druck von maximal 50 mbar ausgesetzt werden.
- Seite 59 I nst allati on sanl eitung Wenn der Hauptbrenner auch jetzt NICHT weiter brennt: 9. Schalten Sie das Gerät aus. 10. Konsultieren Sie das Schema mit Fehlermeldungen (siehe Anlage 1: Störungen). (Kehren Sie zu Schritt 1 zurück, wenn die Störung behoben ist.) Wenn der Hauptbrenner weiter brennt: 11.
- Seite 60 I nst allati on sanl eitung 11. Übergabe Machen Sie den Benutzer mit dem Gerät vertraut. Informieren Sie den Benutzer unter anderem über die Inbetriebnahme, die Sicherheitsmaßnahmen, die Funktion der Fernbedienung und die jährliche Wartung (siehe die Bedienungsanleitung). - Weisen Sie den Benutzer an, bei Störungen/Funktionsproblemen sofort den Gashahn zu schließen und den Installateur hinzuzuziehen, um unsichere Situationen und Gefahren zu vermeiden.
- Seite 61 I nst allati on sanl eitung 12. Wartung Das Gerät muss einmal pro Jahr von einem Installateur mit den entsprechenden fachlichen Kompetenzen auf dem Gebiet von Gasheizungen und Elektrizität kontrolliert, gereinigt und eventuell repariert werden. Auf jeden Fall muss die reibungslose und sichere Funktion des Geräts überprüft werden.
- Seite 62 I nst allati on sanl eitung Anlage 1: Störungen Störungen Fehlercode Problem Mögliche Ursache Behebung Kommunikationsverlust zwischen Kommunikationskabel hat Für einen guten Kontakt der Anschlüsse Empfänger und Brennerautomat keinen Kontakt des Kommunikationskabels sorgen Kommunikationskabel defekt Kommunikationskabel austauschen Empfänger überhitzt Schlechte Lüftung beim Empfänger Lüftung beim Empfänger verbessern (60°...
- Seite 63 I nst allati on sanl eitung Störungen Fehlercode Problem Mögliche Ursache Behebung ESYS wird nicht ESYS befindet sich in „Hard-Lockout“ Eine halbe Stunde warten, bis freigegeben sich ESYS selbst zurückgesetzt hat F13/F14 (keine Ionisierung). Flammenverlust, Ionisierungsstift kurzgeschlossen Chips, Vermiculit oder Glühmaterial wenn nur Hauptbrenner (F13) brennt entfernen, die/das gegen den oder beide Brenner (F14) brennen...
- Seite 65 I nst allati on sanl eitung...
- Seite 66 I nst allati on sanl eitung...
- Seite 67 I nst allati on sanl eitung...
- Seite 68 I nst allati on sanl eitung DRU Verwarming B.V. The Netherlands Postbus 1021, NL-6920 BA Duiven Ratio 8, NL-6921 RW Duiven...
