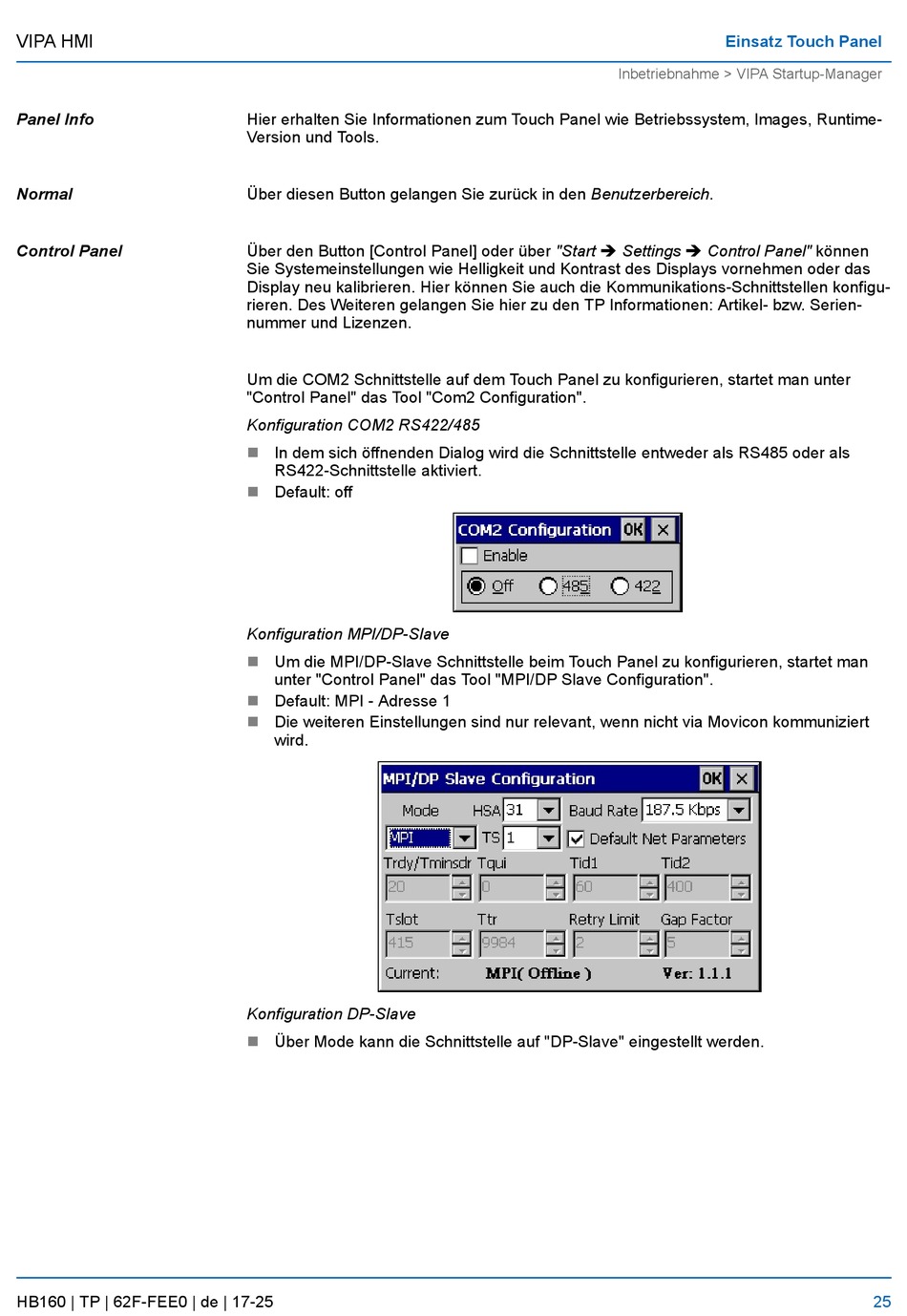

VIPA HMI
Panel Info
Normal
Control Panel
HB160 | TP | 62F-FEE0 | de | 17-25
Hier erhalten Sie Informationen zum Touch Panel wie Betriebssystem, Images, Runtime-
Version und Tools.
Über diesen Button gelangen Sie zurück in den Benutzerbereich.
Über den Button [Control Panel] oder über "Start è Settings è Control Panel" können
Sie Systemeinstellungen wie Helligkeit und Kontrast des Displays vornehmen oder das
Display neu kalibrieren. Hier können Sie auch die Kommunikations-Schnittstellen konfigu-
rieren. Des Weiteren gelangen Sie hier zu den TP Informationen: Artikel- bzw. Serien-
nummer und Lizenzen.
Um die COM2 Schnittstelle auf dem Touch Panel zu konfigurieren, startet man unter
"Control Panel" das Tool "Com2 Configuration".
Konfiguration COM2 RS422/485
n
In dem sich öffnenden Dialog wird die Schnittstelle entweder als RS485 oder als
RS422-Schnittstelle aktiviert.
n
Default: off
Konfiguration MPI/DP-Slave
n
Um die MPI/DP-Slave Schnittstelle beim Touch Panel zu konfigurieren, startet man
unter "Control Panel" das Tool "MPI/DP Slave Configuration".
n
Default: MPI - Adresse 1
n
Die weiteren Einstellungen sind nur relevant, wenn nicht via Movicon kommuniziert
wird.
Konfiguration DP-Slave
n
Über Mode kann die Schnittstelle auf "DP-Slave" eingestellt werden.
Einsatz Touch Panel
Inbetriebnahme > VIPA Startup-Manager
25
