4 Planung und Montage – Heizanlage montieren
S
AUGZUGGEBLÄSE
B
ETÄTIGUNGSGRIFF
A
BREINIGUNG
30
H
EIZKESSEL AUFSTELLEN
Warnung!
Gefahr durch schwebende Lasten
Der Heizkessel wiegt über 450 kg. Wenn der Heizkessel beim Trans-
port herunterfällt, können Personen schwer verletzt und der Heiz-
kessel beschädigt werden.
Achten Sie beim Aufstellen des Heizkessels darauf, dass Sie den
Heizkessel mit einem geeigneten Hebezeug bewegen.
1.
Entfernen Sie die Verpackung vom Heizkessel.
2.
Stellen Sie den Heizkessel an dem geplanten Aufstellplatz unter
Einhaltung der Mindestabstände auf.
✎
Siehe Abschnitt „4.2 Bauliche Anforderungen" Absatz „Erforder-
liche Raumgrößen und Mindestabstände".
3.
Richten Sie den Heizkessel mit Kunststoff-Platten oder Flacheisen-
streifen (nicht im Lieferumfang enthalten) waagerecht aus.
✓
Der Heizkessel HDG R15/20 ist aufgestellt.
H
EIZKESSEL MONTIEREN
6

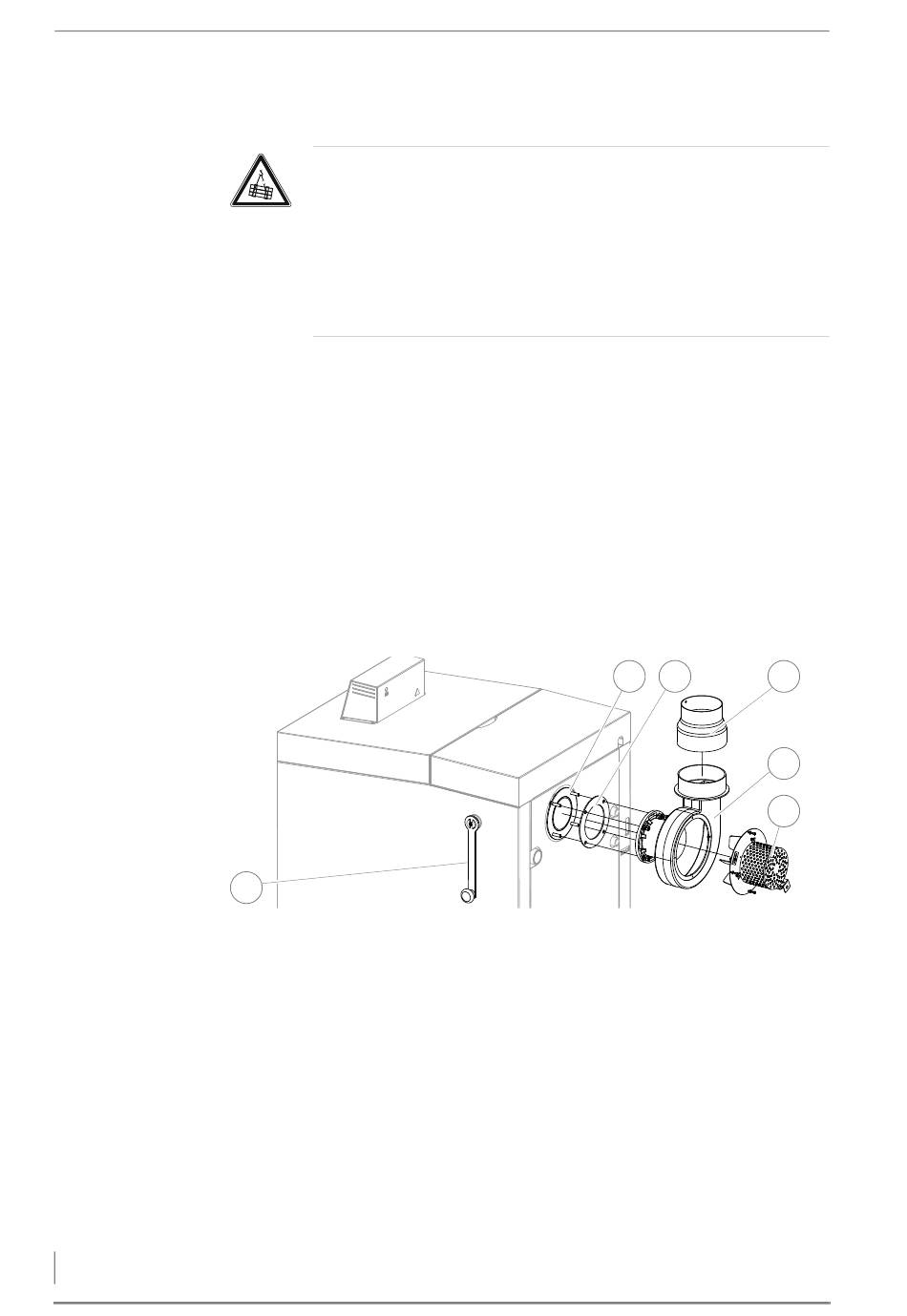

Abbildung 4/5 - Saugzuggebläse und Betätigungsgriff Abreinigung montieren
1.
Montieren Sie mit den Schrauben M8 (SW13) und den Unterleg-
scheiben das Abgasgehäuse (4) mit dazwischenliegender Dich-
tung (2) am Rauchrohranschluss (1).
2.
Setzen Sie ggf. die Rauchrohrreduzierung 130 mm (3) (nur bei
HDG R15) auf das Abgasgehäuse (4).
3.
Montieren Sie das Saugzuggebläse (5) mit den Innensechs-
kantschrauben M4 (SW3) und den Unterlegscheiben am Abgasge-
häuse (4).
4.
Schließen Sie die Stecker vom Saugzuggebläse an den jeweiligen
Kabeln an.
5.
Montieren Sie den Betätigungsgriff (6) der Abreinigung mit der In-
nensechskantschraube M6.
1
2
3
4
5
