CHNITTBILD
1
2
3
4
5

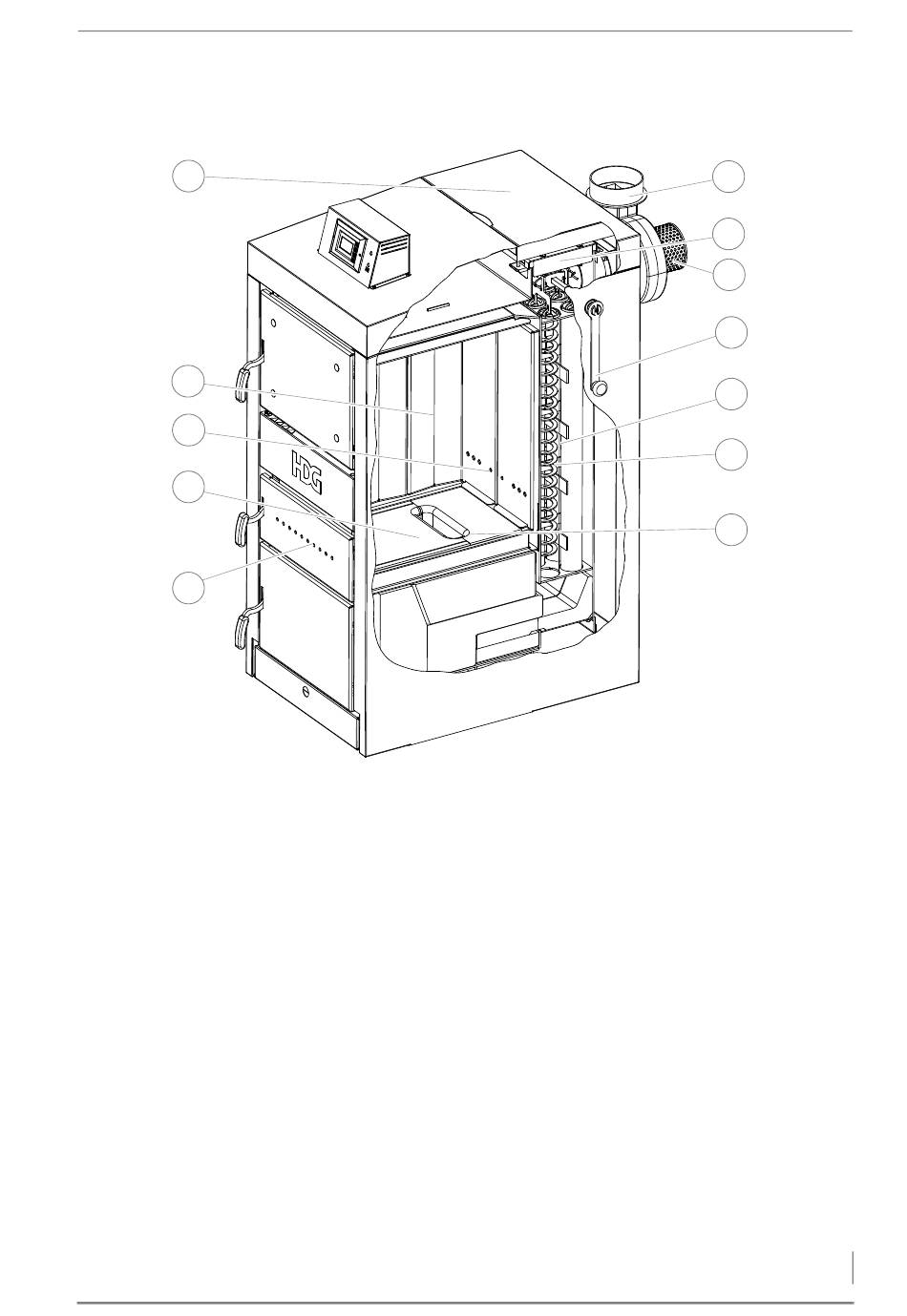

Abbildung 3/2 - Schnittbild HDG R15/20
1 Abdeckung Reinigungsschachtdeckel
2 Füllschacht
3 Primärluftöffnungen
4 Düsenstein
5 Zuluftlöcher Verbrennungsluft
6 Düsenloch
7 Turbulatoren
8 Röhrenwärmetauscher
9 Betätigungsgriff Abreinigung
10 Saugzuggebläse
11 Reinigungsschachtdeckel
12 Rauchrohranschluss
HDG R15/20
3 Funktionsweise – Übersicht
12
11
10
9
8
7
6
13
