Rogue
ET 180i
Betriebsanleitung
Valid for: HA026-xxxx-xxxx
0463 752 001 DE 20210224

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ESAB Rogue ET 180i

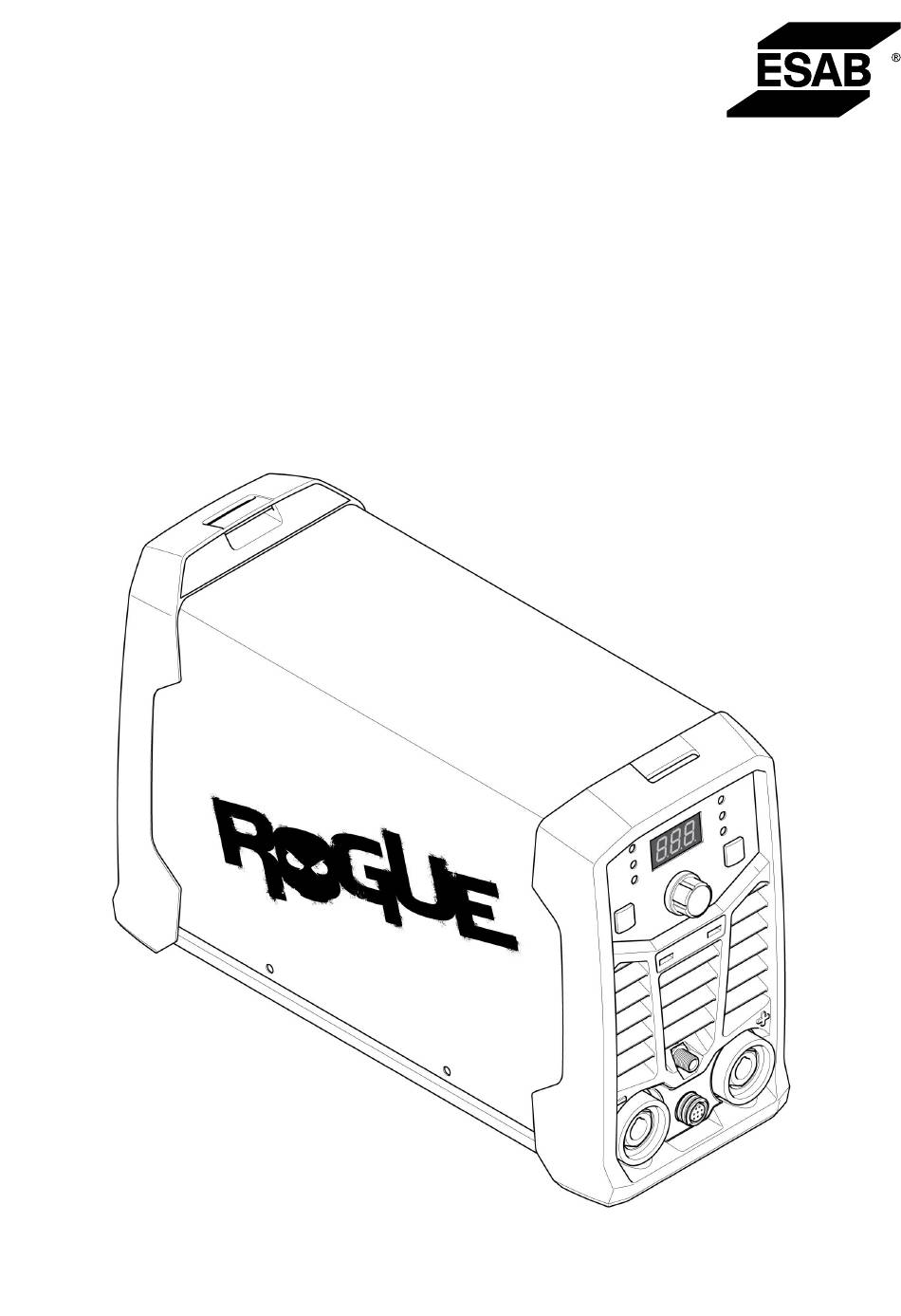

  • Seite 1 Rogue ET 180i Betriebsanleitung Valid for: HA026-xxxx-xxxx 0463 752 001 DE 20210224...
  • Seite 3: Inhaltsverzeichnis

    Überhitzungsschutz ................Funktionen und Symbole ............... Einstellkonsole ..................Fernsteuerung ..................SERVICE ...................... Routinemäßige Wartung ................ Reinigungsanweisung ................FEHLERBEHEBUNG .................. ERSATZTEILBESTELLUNG ............... SCHALTPLAN ..................... BESTELLNUMMERN ..................25 ZUBEHÖR ......................Änderungen ohne vorherige Ankündigung vorbehalten. 0463 752 001 © ESAB AB 2021...
  • Seite 4: Sicherheit

    Sicherheitsroutinen des Arbeitgebers und die Sicherheitsdatenblätter (SDBs). Sicherheitsvorkehrungen Nutzer von ESAB-Ausrüstung müssen uneingeschränkt sicherstellen, dass alle Personen, die mit oder in der Nähe der Ausrüstung arbeiten, die geltenden Sicherheitsvorkehrungen einhalten. Die Sicherheitsvorkehrungen müssen den Vorgaben für diesen Ausrüstungstyp entsprechen. Neben den standardmäßigen Bestimmungen für den Arbeitsplatz sind die folgenden Empfehlungen zu beachten.
  • Seite 5 ○ Schmierung und Wartung dürfen nicht ausgeführt werden, wenn die Ausrüstung in Betrieb ist. Wenn ausgestattet mit einem ESAB-Kühler Verwenden Sie nur von ESAB zugelassenes Kühlmittel. Die Verwendung eines nicht zugelassenen Kühlmittels kann zu Schäden an der Ausrüstung führen und die Produktsicherheit gefährden. In einem solchen Schadensfall erlöschen sämtliche Garantieverpflichtungen seitens ESAB.
  • Seite 6 FEHLFUNKTION – Fordern Sie bei einer Fehlfunktion qualifizierte Hilfe an. SCHÜTZEN SIE SICH UND ANDERE! VORSICHT! Dieses Produkt ist ausschließlich für das Lichtbogenschweißen vorgesehen. WARNUNG! Verwenden Sie die Stromquelle nicht zum Auftauen gefrorener Leitungen. 0463 752 001 - 6 - © ESAB AB 2021...
  • Seite 7 Informationen zu anerkannten Sammelstellen einholen. Weitere Informationen erhalten Sie von einem ESAB-Händler in Ihrer Nähe. ESAB bietet ein Sortiment an Schweißzubehör und persönlicher Schutzausrüstung zum Erwerb an. Bestellinformationen erhalten Sie von einem örtlichen ESAB-Händler oder auf unserer Website. 0463 752 001 - 7 -...
  • Seite 8: Einführung

    2 EINFÜHRUNG EINFÜHRUNG Übersicht Bei Rogue ET 180i handelt es sich um eine auf einem Wechselrichter basierende Stromquelle, die für das Lichtbogenhandschweißen (MMA), Wolfram-Schutzgasschweißen (WIG) und Hochfrequenz-Wolfram-Schutzgasschweißen (HF TIG) geeignet ist. Das ESAB-Produktzubehör wird im Kapitel „ZUBEHÖR“ in dieser Betriebsanweisung aufgeführt.
  • Seite 9: Technische Daten

    3 TECHNISCHE DATEN TECHNISCHE DATEN Technische Daten Rogue ET 180i Ausgangsspannung 230 V ±15 % 1~, 50/60 Hz Primärstrom 36 A  TIG 24 A Leerlaufleistung im Energiesparmodus 30 W Einstellbereich E-HAND 20-180 A 10-180 A Zulässige Belastung bei MMA 20% ED 170 A/26,8 V 60% ED 97 A/23,9 V 100 % ED 75 A/23 V...
  • Seite 10 3 TECHNISCHE DATEN Rogue ET 180i Isolationsklasse Transformator Schutzart IP23S Anwendungsklasse Netzstromversorgung, S sc min Minimale Kurzschlussleistung im Netz gemäß IEC 61000-3-12. Relative Einschaltdauer (ED) Als Einschaltdauer gilt der prozentuale Anteil eines 10-min-Zeitraums, in dem ohne Überlastung eine bestimmte Last geschweißt oder geschnitten werden kann. Die Einschaltdauer gilt bei einer Temperatur von 40 °C (104 °F) oder niedriger.
  • Seite 11: Installation

    Teile berühren. Bevor Sie die Schweißstromquelle bewegen, schalten Sie die Spannungsversorgung ab und trennen Sie die Netzanschlussleitungen von der Schweißstromquelle. WARNUNG! Herunterfallende Teile können ernsthafte Verletzungen und Sachschäden verursachen. Zum Anheben der Einheit muss sich der Griff oben befinden. 0463 752 001 - 11 - © ESAB AB 2021...
  • Seite 12: Netzstromversorgung

    4 INSTALLATION Netzstromversorgung HINWEIS! Rogue ET 180i entspricht nicht der Norm IEC 61000-3-12. Wenn die Einheit an ein öffentliches Niederspannungssystem angeschlossen, muss der Hersteller oder Benutzer der Ausrüstung, falls erforderlich, nach Rücksprache mit dem Netzbetreiber sicherstellen, ob die Ausrüstung angeschlossen werden kann.
  • Seite 13 Empfohlener Mindestquerschnitt einer 4 mm Verlängerungsleitung HINWEIS! Verschiedene Ausführungsvarianten des Rogue ET 180i und ET 200iP, ET 200iP PRO sind für verschiedene Ausgangsspannungen zertifiziert. Sehen Sie die Spezifikationen für die verwendete Stromquelle immer auf dem Typenschild nach. HINWEIS! Die Stromquelle ist gemäß den geltenden nationalen Bestimmungen einzusetzen.
  • Seite 14: Betrieb

    Ausgang, mit dem das Schweißkabel verbunden wird, hängt vom Schweißverfahren bzw. vom verwendeten Elektrodentyp ab. Schließen Sie das Massekabel an den anderen Ausgang der Stromquelle an. Stellen Sie sicher, dass die Kontaktklemme des Massekabels am Werkstück angeschlossen ist und dass 0463 752 001 - 14 - © ESAB AB 2021...
  • Seite 15: Ein-/Ausschalten Der Stromversorgung

    Das Zünden des Lichtbogens schmilzt die Elektrode, wobei ihre Beschichtung eine schützende Schlacke bildet. Beim MMA-Schweißen ist die Stromquelle um folgende Komponenten zu ergänzen: • Schweißkabel mit Elektrodenhalter • Rückleiterkabel mit Klemme 0463 752 001 - 15 - © ESAB AB 2021...
  • Seite 16 Per VRD-Funktion wird sichergestellt, dass die Leerlaufspannung maximal 35 V beträgt, wenn kein Schweißvorgang stattfindet. Dies wird durch eine leuchtende VRD-Anzeige auf dem Bedienfeld angezeigt. Wenden Sie sich an einen autorisierten ESAB-Servicetechniker, um die Funktion zu aktivieren. 0463 752 001 - 16 -...
  • Seite 17: Einstellkonsole

    Stromanstiegszeit (SLPU 0 - 10 s) • Stromabsenkzeit (SLPD 0 - 10 s) • Endstrom (FINA 10 - 100 %) • Gasnachströmzeit (POSG 0.5 - 15 s) • Hintergrundstrom (BKGA 10 - 100 %) Im MMA-Modus: 0463 752 001 - 17 - © ESAB AB 2021...
  • Seite 18: Fernsteuerung

    Schließen Sie die Fernsteuerung an der Vorderseite der Stromquelle an. Sobald die Fernsteuerung angeschlossen ist, wird sie automatisch aktiviert. Die maximale Einstellung der Stromquelle wird unabhängig von der Einstellung der Fernsteuerung vom entsprechenden Bedienfeldregler festgelegt. 0463 752 001 - 18 - © ESAB AB 2021...
  • Seite 19: Service

    Alle 3 Monate Reinigen oder Reinigen der Überprüfen oder Austauschen Schweißanschlüsse. Austauschen der unlesbarer Aufkleber. Schweißkabel. Alle 6 Monate Reinigen der Innenbereiche der Ausrüstung. Verwenden Sie trockene Druckluft mit reduzierter Druckstufe. 0463 752 001 - 19 - © ESAB AB 2021...
  • Seite 20: Reinigungsanweisung

    Öffnen Sie das Gehäuse und entfernen Sie mit einem Staubsauger Schmutzansammlungen, Metallspäne, Schlacke und loses Material. Halten Sie Shunt- und Gewindespindeloberflächen sauber, da Fremdmaterialansammlungen den Schweißstrom der Schweißer reduzieren können. 0463 752 001 - 20 - © ESAB AB 2021...
  • Seite 21: Fehlerbehebung

    Schweißstrom wird Prüfen Sie, ob die LED für eine Übertemperatur während des Schweißens (Überhitzungsschutz) auf der Einstellkonsole leuchtet. unterbrochen Fahren Sie mit der Fehlerbehebung unter „No Arc“ (Kein Lichtbogen) fort. 0463 752 001 - 21 - © ESAB AB 2021...
  • Seite 22 Schweißstrom nicht überschritten wurde. Siehe Abschnitt „Arbeitszyklus“ der Stromquelle im Kapitel TECHNISCHE DATEN. Stellen Sie sicher, dass die Luftein- und -auslässe nicht verstopft sind. Reinigen Sie die Innenseite der Maschine gemäß gängigen Wartungsmethoden. 0463 752 001 - 22 - © ESAB AB 2021...
  • Seite 23: Ersatzteilbestellung

    ESAB-Servicetechniker auszuführen. Verwenden Sie nur ESAB-Originalersatzteile und ESAB-Originalverschleißteile. Der Rogue ET 180i wurde gemäß internationalen und europäischen Standards EN 60974-1 und EN 0974-10 konstruiert und getestet. Nach dem Abschluss von Service- oder Reparaturarbeiten müssen die ausführenden Personen sicherstellen, dass das Produkt weiterhin den Vorgaben der oben genannten Standards entspricht.
  • Seite 24: Schaltplan

    SCHALTPLAN SCHALTPLAN Ab Seriennummer HA026-xxxx-xxxx 0463 752 001 - 24 - © ESAB AB 2021...
  • Seite 25: Bestellnummern

    BESTELLNUMMERN BESTELLNUMMERN Ordering number Denomination Type Notes 0700 500 080 Power source Rogue ET 180i 0463 752 001 Instruction manual Technische Dokumentation steht im Internet zur Verfügung unter: www.esab.com 0463 752 001 - 25 - © ESAB AB 2021...
  • Seite 26: Zubehör

    Electrode holder Handy, 200 A with 25 mm , 3 m, OKC 50 0700 500 084 Remote control, MMA 4 W4014450 Foot pedal, with 4,5 m (15 ft) cable, 8 PIN 0700 500 086 Shoulder strap 0463 752 001 - 26 - © ESAB AB 2021...
  • Seite 27 ZUBEHÖR 0463 752 001 - 27 - © ESAB AB 2021...
  • Seite 28 For contact information visit esab.com ESAB AB, Lindholmsallén 9, Box 8004, 402 77 Gothenburg, Sweden, Phone +46 (0) 31 50 90 00 http://manuals.esab.com...
