HP rp5800 Retail System Referenzhandbuch Seite 62

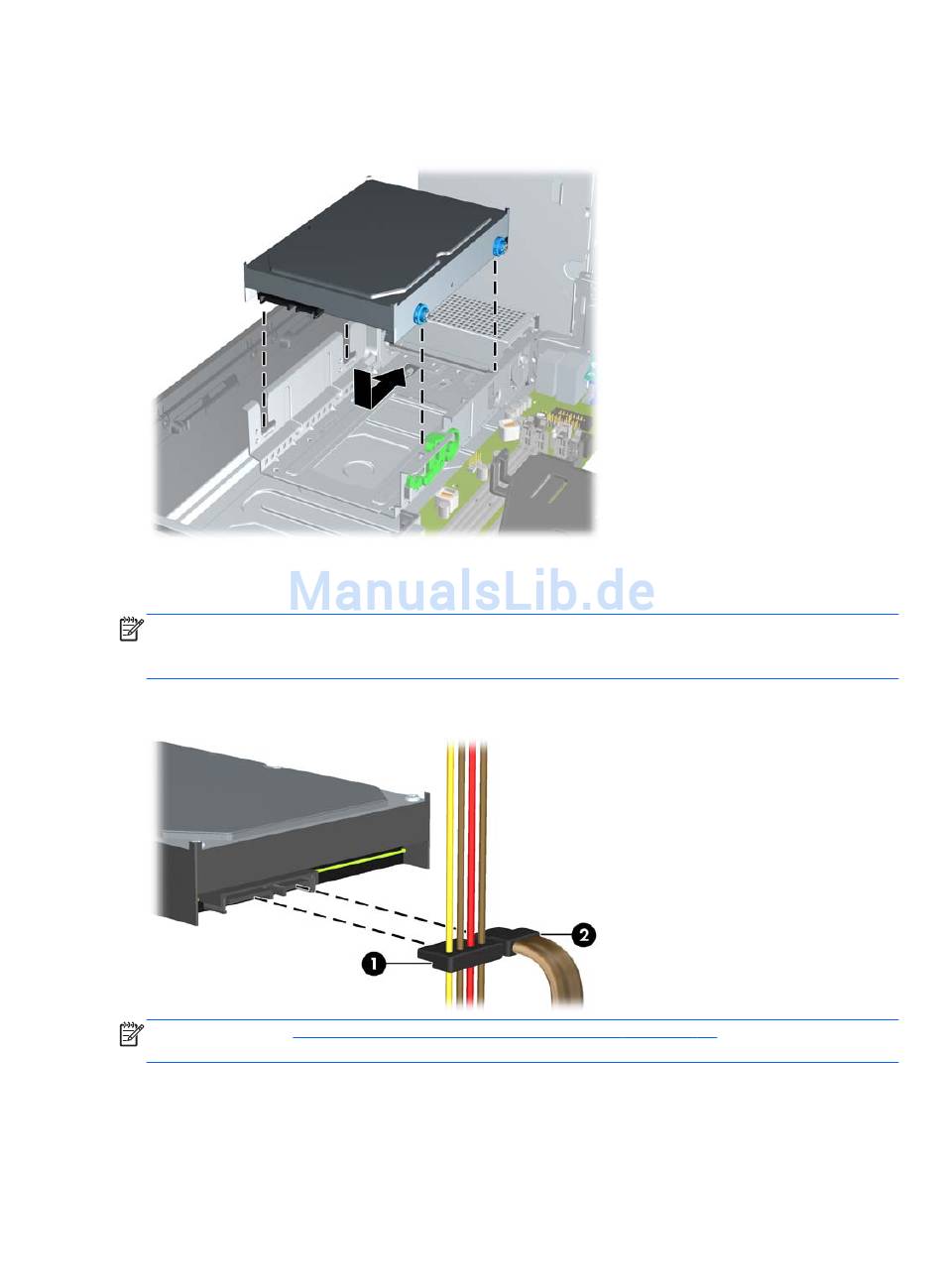

12. Richten Sie die Führungsschrauben an den Steckplätzen am Laufwerksgehäuse aus, drücken
Sie das Laufwerk nach unten in den Schacht hinein, und schieben Sie es so weit wie möglich
nach hinten, bis es einrastet.
Abbildung 2-63
13. Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des
Festplattenlaufwerks an.
HINWEIS:
mit SATA0 gekennzeichneten Anschluss auf der Systemplatine angeschlossen werden, um
Leistungsprobleme der Festplatte zu vermeiden.
Abbildung 2-64
HINWEIS:
Abbildung der Laufwerksanschlüsse auf der Systemplatine.
14. Bringen Sie den Laufwerkskäfig für interne Laufwerke und das Netzteil in ihre normale Position
(nach unten).
15. Bringen Sie die Abdeckung wieder an.
16. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf.
56 Kapitel 2 Hardware-Aufrüstung
Einbauen der Festplatte
Das Datenkabel für das primäre Festplattenlaufwerk muss an den dunkelblauen,
Anschließen der Strom- und Datenkabel an das primäre Festplattenlaufwerk
Unter „Laufwerksanschlüsse der Systemplatine" auf Seite 43 finden Sie eine
DEWW
