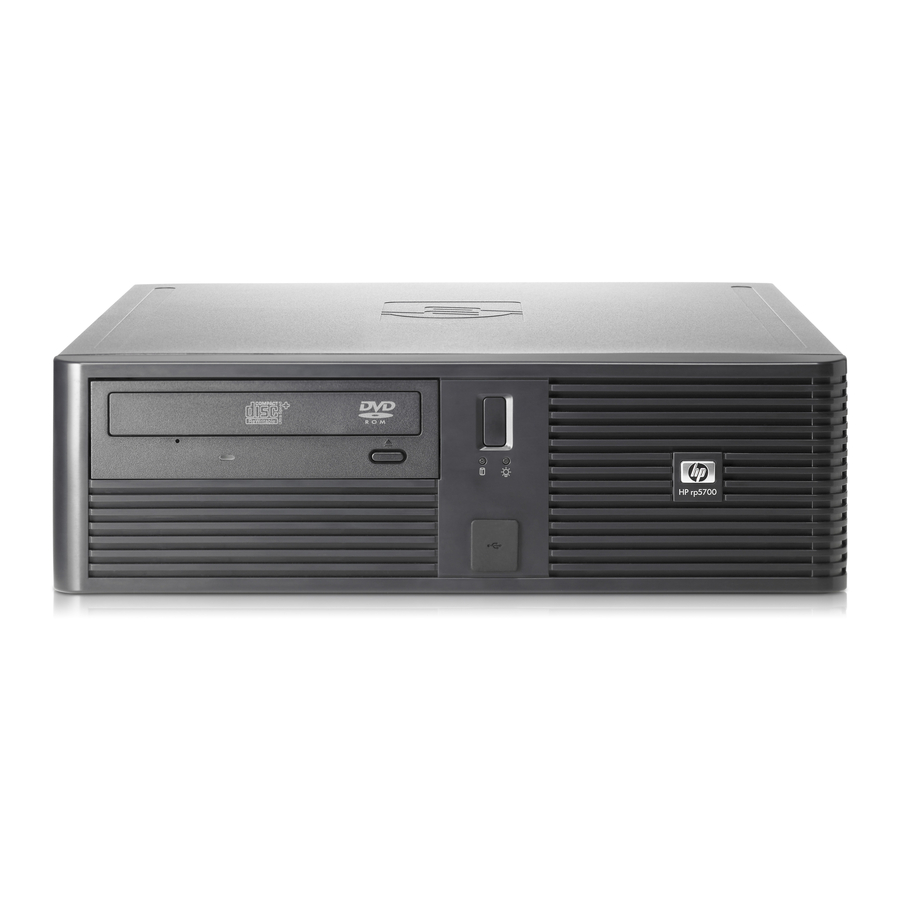

HP rp5700 Hardware-Referenzhandbuch

HP rp5700 Hardware-Referenzhandbuch

Vorschau ausblenden Andere Handbücher für rp5700:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Hardware-Referenzhandbuch
HP rp5700

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für HP rp5700

Inhaltszusammenfassung für HP rp5700

  • Seite 1 Hardware-Referenzhandbuch HP rp5700...
  • Seite 2 Erfüllungsgehilfen von HP beruhen, bleibt hierdurch unberührt. Ebenso bleibt hierdurch die Haftung für sonstige Schäden, die auf einer grob fahrlässigen Pflichtverletzung durch HP oder auf einer vorsätzlichen oder grob fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen von HP beruht, unberührt.

  • Seite 3: Allgemeines

    Allgemeines In diesem Handbuch finden Sie grundlegende Informationen für die Aufrüstung dieses Computermodells. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
  • Seite 4 Allgemeines DEWW...

  • Seite 5: Inhaltsverzeichnis

    Inhaltsverzeichnis 1 Produktmerkmale Merkmale der Standardkonfiguration ....................1 Komponenten auf der Vorderseite ....................... 2 Komponenten auf der Rückseite ......................3 Tastatur ..............................4 Verwenden der Windows-Logo-Taste ................. 5 Besondere Mausfunktionen ........................6 Position der Seriennummer ........................6 2 Hardware-Aufrüstung Wartungsfreundlichkeit ......................... 7 Warnhinweise und Vorsichtsmaßnahmen ....................
  • Seite 6 Anbringen eines Sicherheitsschlosses ....................58 Kabel-Diebstahlsicherung ....................58 Vorhängeschloss ....................... 58 Anhang F Elektrostatische Entladung Vermeiden von Schäden durch elektrostatische Entladungen ............60 Erdungsmethoden ..........................60 Anhang G Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise ................61 Vorsichtsmaßnahmen für optische Laufwerke ................... 62 Betrieb ..........................

  • Seite 7: Produktmerkmale

    Produktmerkmale Merkmale der Standardkonfiguration Die Merkmale des Verkaufsstellensystems HP Point of Sale System rp5700 sind von Modell zu Modell verschieden. Sie erhalten eine vollständige Auflistung der in bzw. auf Ihrem Computer installierten Hard- und Software, wenn Sie das Diagnosedienstprogramm ausführen (nur für bestimmte Modelle).

  • Seite 8: Komponenten Auf Der Vorderseite

    Komponenten auf der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Tabelle 1-1 Komponenten auf der Vorderseite Optisches 5,25-Zoll-Laufwerk (nur bestimmte Dual-State-Netzschalter Modelle) LED-Anzeige des optischen Laufwerks Betriebsanzeige Auswurftaste für optisches Laufwerk (nur USB-Anschlüsse (2) bestimmte Modelle) LED-Anzeige des Festplattenlaufwerks HINWEIS: Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-R/RW-, DVD-ROM-, DVD-R/RW-...

  • Seite 9: Komponenten Auf Der Rückseite

    Komponenten auf der Rückseite Tabelle 1-2 Komponenten auf der Rückseite Netzkabelanschluss RJ-45-Netzwerkanschluss PS/2-Mausanschluss (grün) Paralleler Anschluss PS/2-Tastaturanschluss (lila) Monitoranschluss USB (Universal Serial Bus)-Anschluss Audio-Ausgang für Audio-Geräte mit eigenem Netzteil (grün) Serieller Anschluss Audio-Eingang (blau) HINWEIS: Die Anordnung und Anzahl der Anschlüsse kann von Modell zu Modell unterschiedlich sein. Wenn eine PCI-Grafikkarte installiert ist, können die Anschlüsse auf der Karte und auf der Systemplatine gleichzeitig genutzt werden.

  • Seite 10: Tastatur

    Tastatur Tabelle 1-3 Tastaturkomponenten Funktionstasten Zum Ausführen besonderer Funktionen in Abhängigkeit der verwendeten Software-Anwendungen. Editiertasten Hierzu gehören folgende Tasten: Einfügen, Pos1, Bild auf, Entfernen, Ende und Bild ab. Statusanzeigen Zeigen den Status Ihrer Computer- und Tastatureinstellungen an (Num, Feststelltaste, Rollen). Ziffernblock Funktioniert wie die Tastatur eines Taschenrechners.

  • Seite 11: Verwenden Der Windows-Logo-Taste

    Verwenden der Windows-Logo-Taste Sie verwenden die Windows-Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows-Betriebssystem. Informationen zur Position der Windows-Logo-Taste finden Sie im Abschnitt „Tastatur“ auf Seite Windows-Logo-Taste Zeigt das Startmenü an bzw. blendet es aus. Windows-Logo-Taste + Zeigt den Desktop an.

  • Seite 12: Besondere Mausfunktionen

    Besondere Mausfunktionen Die meisten Softwareanwendungen unterstützen die Verwendung einer Maus. Die den Maustasten zugewiesenen Funktionen sind von den verwendeten Softwareanwendungen abhängig. Position der Seriennummer Jedem Computer wurde eine eindeutige Seriennummer sowie eine Produkt-ID zugewiesen, die sich auf der Gehäuserückseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Technischen Support in Verbindung setzen.

  • Seite 13: Hardware-Aufrüstung

    Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Sie finden dieses Handbuch im Internet unter http://www.hp.com/ergo sowie auf derDocumentation and Diagnostics CD. ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der...

  • Seite 14: Einsatz Des Computers Als Tower-System

    Einsatz des Computers als Tower-System Mithilfe des Standfußes kann der Computer auch als Tower-System verwendet werden. Die HP Logoplatte auf der Frontblende kann sowohl für ein Desktop- als auch für ein Tower-System angepasst werden. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 15 Stellen Sie den Computer auf, so dass die rechte Seite nach unten zeigt (1), und stellen Sie den Computer in den Standfuß (2). Vergewissern Sie sich, dass der Pfeil auf dem Standfuß zur Vorderseite des Computers zeigt. Abbildung 2-1 Umwandeln des Desktop-Systems in ein Tower-System Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein.

  • Seite 16: Entfernen Der Gehäuseabdeckung

    Entfernen der Gehäuseabdeckung Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien, z. B. Compact Discs, aus dem Computer heraus. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.

  • Seite 17: Wiederanbringen Der Gehäuseabdeckung

    Wiederanbringen der Gehäuseabdeckung Setzen Sie die Abdeckung auf das Gehäuse, so dass sie sich etwa 1 cm vor ihrer endgültigen Position befindet, und schieben Sie sie dann so weit wie möglich nach hinten. Abbildung 2-3 Wiederanbringen der Gehäuseabdeckung DEWW Wiederanbringen der Gehäuseabdeckung...

  • Seite 18: Entfernen Der Laufwerksblende

    Entfernen der Laufwerksblende Bei einigen Modellen deckt eine Laufwerksblende den externen 5,25-Zoll-Laufwerksschacht ab. Sie muss vor dem Einbau eines Laufwerks entfernt werden. So entfernen Sie eine Laufwerksblende: Nehmen Sie die Gehäuseabdeckung ab, und legen Sie sie umgekehrt auf eine stabile Fläche. Drücken Sie auf die Mitte der Laufwerksblende, bis Sie sich nach außen wölbt.

  • Seite 19: Einsetzen Von Zusätzlichem Speicher

    Einsetzen von zusätzlichem Speicher Der Computer ist mit DDR2-SDRAM-Speicher ausgestattet (Double Data Rate 2-Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMMs bestückt werden.

  • Seite 20: Bestücken Von Dimm-Steckplätzen

    Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM 1, DIMM 2, DIMM 3 und DIMM 4 bezeichnet, wobei die Steckplätze DIMM 1 und DIMM 2 Speicherkanal A und die Steckplätze DIMM 3 und DIMM 4 Speicherkanal B zugeordnet sind.

  • Seite 21: Einsetzen Von Dimms

    enthalten und der anderen Kanal die beiden 512-MB-DIMM-Module. Mit dieser Konfiguration arbeiten 2 GB im Dual Channel Mode und 256 MB im Single Channel Mode. ● In jedem Modus wird die maximale Betriebsgeschwindigkeit durch das langsamste DIMM im System bestimmt. Einsetzen von DIMMs ACHTUNG: Vor dem Ein- und Ausbau von Speichermodulen müssen Sie das Netzkabel ziehen und...
  • Seite 22 Stellen Sie den Laufwerkskäfig aufrecht. Abbildung 2-7 Aufrechtstellen des Laufwerkskäfigs Klappen Sie die Luftführung des Lüfters aus dem Gehäuse. Abbildung 2-8 Herausklappen der Luftführung Kapitel 2 Hardware-Aufrüstung DEWW...
  • Seite 23 Drücken Sie auf den Freigaberiegel auf der Vorderseite des Netzteils (1), und bringen Sie anschließend das Netzteil in aufrechte Position (2). Abbildung 2-9 Lösen und Drehen des Netzteils Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2).
  • Seite 24 Klappen Sie die Luftführung wieder ein. Bringen Sie den Laufwerkskäfig wieder in die waagerechte Position. Befestigen Sie die Gehäuseabdeckung wieder. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein.

  • Seite 25: Entfernen Oder Einsetzen Einer Erweiterungskarte

    Entfernen oder Einsetzen einer Erweiterungskarte Der Computer weist die folgenden Erweiterungssteckplätze auf: ● einen ADD2/SDVO-Erweiterungssteckplatz ● einen PCI-Express-x1-Erweiterungssteckplatz mit verringertem Formfaktor ● einen PCI-Erweiterungssteckplatz, der mit einer Riser-Karte bestückt ist, die zwei PCI-Karten mit voller Bauhöhe aufnehmen kann Abbildung 2-11 Position der Erweiterungssteckplätze Beschreibung ADD2/SDVO-Erweiterungssteckplatz...

  • Seite 26: Einsetzen Und Entfernen Einer Add2/Sdvo- Oder Pci-Express-Karte

    Einsetzen und Entfernen einer ADD2/SDVO- oder PCI-Express-Karte Sie können in den Computer eine ADD2/SDVO-Erweiterungskarte sowie eine PCI-Express-x1- Erweiterungskarte mit verringertem Formfaktor einbauen. So setzen Sie eine ADD2/SDVO- oder eine PCI-Express-Karte ein: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 27 Entfernen Sie die Abdeckung für den Erweiterungssteckplatz oder die bereits vorhandene Erweiterungskarte. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses. Ziehen Sie die Abdeckblende gerade nach oben, und nehmen Sie sie aus dem Gehäuse heraus. Abbildung 2-13 Entfernen der Abdeckung eines Erweiterungssteckplatzes Wenn Sie eine vorhandene Erweiterungskarte ersetzen wollen, bewegen Sie sie vorsichtig...
  • Seite 28 ACHTUNG: Nach dem Herausnehmen einer Erweiterungskarte müssen Sie entweder eine neue Karte einsetzen oder den Erweiterungssteckplatz mit einer Abdeckung verschließen, damit eine ordnungsgemäße Kühlung der internen Komponenten während des Betriebs gewährleistet ist. Setzen Sie eine neue Erweiterungskarte ein, indem Sie die Halterung auf der Karte mit dem offenen Schlitz auf der Gehäuserückseite ausrichten und die Karte gerade in den Steckplatz drücken.

  • Seite 29: Einsetzen Und Entfernen Einer Pci-Karte In Die Bzw. Aus Der Riser-Karte

    Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Konfigurieren Sie ggf. den Computer neu. Eine Anleitung zur Verwendung von Computer Setup finden Sie im Computer Setup (F10) Utility-Handbuch auf der Documentation and Diagnostics Einsetzen und Entfernen einer PCI-Karte in die bzw.
  • Seite 30 Öffnen Sie die Verriegelung, die die Steckplatzabdeckungen fixiert, indem Sie sie zur Seite drehen. Abbildung 2-18 Öffnen der Erweiterungssteckplatzverriegelung der Riser-Karte Entfernen Sie die Abdeckung für den Erweiterungssteckplatz oder die bereits vorhandene Erweiterungskarte. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses.
  • Seite 31 Wenn Sie eine vorhandene Karte ersetzen wollen, halten Sie die Karte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach links aus der Riser-Karte. Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht beschädigt.
  • Seite 32 Setzen Sie eine neue Erweiterungskarte in die Riser-Karte ein, indem Sie die Halterung auf der Erweiterungskarte mit dem offenen Schlitz auf der Gehäuserückseite ausrichten und die Karte gerade in den Steckplatz drücken. Abbildung 2-21 Einsetzen einer PCI-Erweiterungskarte HINWEIS: Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den Steckplatz drücken, dass der Anschluss fest im Steckplatz sitzt.

  • Seite 33: Position Der Laufwerke

    Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Konfigurieren Sie ggf. den Computer neu. Eine Anleitung zur Verwendung von Computer Setup finden Sie im Computer Setup (F10) Utility-Handbuch auf der Documentation and Diagnostics Position der Laufwerke Abbildung 2-23...

  • Seite 34: Ein- Und Ausbauen Von Laufwerken

    Ein- und Ausbauen von Laufwerken Beachten Sie beim Einbau zusätzlicher Laufwerke die folgenden Hinweise: ● Das primäre serielle ATA (SATA)-Festplattenlaufwerk muss mit dem dunkelblauen SATA- Anschluss auf der Systemplatine verbunden werden, der als SATA 0 gekennzeichnet ist. ● Schließen Sie ein optisches SATA-Laufwerk an den weißen SATA-Anschluss auf der Systemplatine an, der mit SATA 1 bezeichnet ist.

  • Seite 35: Entfernen Und Ersetzen Des Optischen Laufwerks (Nur Bestimmte Modelle)

    Entfernen und Ersetzen des optischen Laufwerks (nur bestimmte Modelle) ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. HINWEIS: Bei einem optischen Laufwerk handelt es sich um ein CD-ROM-, CD-R/RW-, DVD-ROM-, DVD-R/RW-Laufwerk bzw. um ein CD-RW-/DVD-Combo-Laufwerk. So bauen Sie ein optisches Laufwerk aus: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
  • Seite 36 Ziehen Sie den Auswurfhebel auf der linken Seite des Laufwerks (1) heraus, um das Laufwerk aus seiner Verankerung zu lösen, und nehmen Sie es dann von vorne aus dem Laufwerksschacht heraus (2). Abbildung 2-25 Herausnehmen des optischen Laufwerks HINWEIS: Verwenden Sie bei einem Laufwerksaustausch die vier Führungsschrauben des ursprünglichen Laufwerks für das neue Laufwerk.
  • Seite 37 Setzen Sie in die unteren Öffnungen auf jeder Seite des Laufwerks zwei metrische M3- Führungsschrauben ein. Im Lieferumfang des Computers sind vier zusätzliche M3- Führungsschrauben enthalten, die sich an der Vorderseite des Gehäuses unter der Abdeckung befinden. Die metrischen M3-Führungsschrauben sind schwarz. ACHTUNG: Verwenden Sie als Führungsschrauben nur 5 mm lange Schrauben.
  • Seite 38 Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen Laufwerks an. Abbildung 2-28 Anschließen der Strom- und Datenkabel des optischen Laufwerks ACHTUNG: Ein SATA-Datenkabel darf nie enger als 30 mm im Radius gebogen werden. Eine engere Schlaufe kann zum Bruch der inneren Kabel führen.

  • Seite 39: Entfernen Und Ersetzen Des Primären Internen 3,5-Zoll-Sata-Festplattenlaufwerks

    Ersteinrichtung des Computers erstellt haben, um das Betriebssystem, die Softwaretreiber und die auf dem Computer vorinstallierten Softwareanwendungen wiederherzustellen. Wenn Sie nicht im Besitz eines solchen CD-Satzes sind, erstellen Sie ihn jetzt. Weitere Informationen finden Sie im HP Backup and Recovery Manager-Benutzerhandbuch im Windows-Startmenü. Sie können dieses Handbuch auch ausdrucken, um es bei Bedarf schnell zur Hand zu haben.
  • Seite 40 Wenn ein optisches Laufwerk installiert ist, ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Laufwerks ab. Abbildung 2-30 Abziehen der Strom- und Datenkabel des optischen Laufwerks Ziehen Sie das Datenkabel (1) und das Stromkabel (2) auf der Rückseite des primären Festplattenlaufwerks ab.
  • Seite 41 Ziehen Sie den Auswurfhebel auf der linken Seite des primären Festplattenlaufwerks (1) heraus, um das Laufwerk aus seiner Verankerung zu lösen, und nehmen Sie es dann nach oben aus dem Laufwerkskäfig heraus (2). Abbildung 2-32 Entfernen des primären Festplattenlaufwerks So installieren Sie ein primäres Festplattenlaufwerk: Setzen Sie in die unteren Öffnungen auf jeder Seite des Laufwerks zwei handelsübliche Führungsschrauben 6-32 ein.
  • Seite 42 Setzen Sie das primäre Festplattenlaufwerk „auf dem Kopf stehend“ ein. Richten Sie das Laufwerk mit dem primären Festplattenschacht im Laufwerkskäfig aus, so dass sich die Unterseite der Festplatte neben dem Fach für das optische Laufwerk befindet und die Anschlüsse für Strom- und Datenkabel nach oben zeigen.

  • Seite 43: Entfernen Und Ersetzen Des Sekundären 3,5-Zoll-Festplattenlaufwerks

    Schließen Sie gegebenenfalls das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des optischen Laufwerks an. Abbildung 2-36 Anschließen der Strom- und Datenkabel des optischen Laufwerks Bringen Sie den Laufwerkskäfig wieder in die waagerechte Position. Befestigen Sie die Gehäuseabdeckung wieder. Wenn der Computer auf einem Standfuß...
  • Seite 44 Wenn der Computer auf einem Standfuß steht, nehmen Sie ihn herunter. Nehmen Sie die Gehäuseabdeckung ab. Stellen Sie den Laufwerkskäfig aufrecht. Abbildung 2-37 Aufrechtstellen des Laufwerkskäfigs Drücken Sie auf den Freigaberiegel auf der Vorderseite des Netzteils (1), und bringen Sie anschließend das Netzteil in die aufrechte Position (2).
  • Seite 45 Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des sekundären Festplattenlaufwerks ab. Abbildung 2-39 Abziehen der Strom- und Datenkabel vom sekundären Festplattenlaufwerk Drücken Sie auf die Verriegelung auf der rechten Seite des sekundären Festplattenlaufwerks (1), ziehen Sie das Laufwerk so weit wie möglich nach vorne heraus, und heben Sie es gerade aus dem Gehäuse heraus (2).
  • Seite 46 So installieren Sie ein sekundäres Festplattenlaufwerk: Setzen Sie in die unteren Öffnungen auf jeder Seite des Laufwerks zwei handelsübliche Führungsschrauben 6-32 ein. HINWEIS: Verwenden Sie beim Austauschen der sekundären Festplatte die vier Schrauben des ursprünglichen Laufwerks für das neue Laufwerk. Für das Heraus- und Hereindrehen der Führungsschrauben ist ein Torx-Schraubendreher T-15 erforderlich.
  • Seite 47 Schließen Sie die Strom- und Datenkabel auf der Rückseite des sekundären Festplattenlaufwerks HINWEIS: Das Datenkabel des primären Festplattenlaufwerks muss an den dunkelblauen Anschluss auf der Systemplatine, der mit SATA 0 bezeichnet ist, angeschlossen werden, um Leistungsprobleme der Festplatte zu vermeiden. Verbinden Sie das andere Ende des Datenkabels der sekundären Festplatte in der nachstehenden Reihenfolge mit dem nächsten freien (d.

  • Seite 48: Anhang A Technische Daten

    Technische Daten Abmessungen Desktop 3,94 Zoll 10 cm Höhe 13,40 Zoll 34 cm Breite 15,00 Zoll 38 cm Tiefe Gewicht 19,6 lb 8,9 kg Temperaturbereich 50° bis 104 F 10° bis 40 C Betrieb -22° bis 140 °F -30 ° bis 60 °C Lagerung Relative Feuchtigkeit (nicht kondensierend) 20-85%...

  • Seite 49: Anhang B Pluspower-Usb-Anschlüsse (Nur Bestimmte Modelle)

    PlusPower-USB-Anschlüsse (nur bestimmte Modelle) In einigen Modellen ist eine PlusPower-USB-Erweiterungskarte eingebaut. Diese Karte besitzt einen roten Anschluss 24 Volt USB+ (1) sowie drei blaugrüne Anschlüsse 12 Volt USB+ (2). Abbildung B-1 PlusPower-USB-Anschlüsse Der Anschluss 24 Volt USB+ (1) und die Anschlüsse 12 Volt USB+ (2) sind unterschiedlich konfiguriert, um Anschlussfehler auszuschließen.
  • Seite 50 Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten. ACHTUNG: Unabhängig vom Betriebsmodus liegt immer Spannung an der Systemplatine an, solange der Computer mit einer Strom führenden Steckdose verbunden ist. Ziehen Sie den Netzstecker, um eine Beschädigung der internen Komponenten des Computers zu verhindern.
  • Seite 51 Halten Sie die Erweiterungskarte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach links aus der Riser-Karte. Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht beschädigt.
  • Seite 52 Befestigen Sie die Gehäuseabdeckung wieder. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden.

  • Seite 53: Anhang C Serielle Anschlüsse Mit Eigener Stromversorgung

    Serielle Anschlüsse mit eigener Stromversorgung Standardmäßig bietet der Computer zwei serielle Anschlüsse COM 1 und COM 2 mit eigener Stromversorgung. Bei einigen Modellen ist eine Erweiterungskarte für serielle Anschlüsse mit eigener Stromversorgung installiert, die zwei zusätzliche serielle Anschlüsse mit eigener Stromversorgung (COM 3 und COM 4) bereitstellt.

  • Seite 54: Entfernen Der Abdeckungen Von Den Seriellen Anschlüssen Mit Eigener Stromversorgung

    Entfernen der Abdeckungen von den seriellen Anschlüssen mit eigener Stromversorgung Diese seriellen Anschlüsse mit eigener Stromversorgung sind durch Kunststoffkappen geschützt. Schalten Sie den Computer aus, und entfernen Sie die Kappen, bevor Sie Point of Sale-Geräte anschließen. Abbildung C-2 Entfernen der Abdeckungen von den seriellen Anschlüssen mit eigener Stromversorgung Anhang C Serielle Anschlüsse mit eigener Stromversorgung DEWW...

  • Seite 55: Konfigurieren Der Stromversorgung Für Einen Seriellen Anschluss

    Konfigurieren der Stromversorgung für einen seriellen Anschluss Die seriellen Anschlüsse am HP Point of Sale System lassen sich entweder als standardmäßige serielle Anschlüsse (d. h. ohne eigene Stromversorgung) oder als serielle Anschlüsse mit eigener Stromversorgung konfigurieren. Einige Point of Sale-Geräte verwenden serielle Anschlüsse mit eigener Stromversorgung.
  • Seite 56 Die Position der Jumper für die seriellen Anschlüsse auf der Erweiterungskarte für serielle Anschlüsse mit eigener Stromversorgung ist in der nachstehenden Abbildung angegeben: Abbildung C-5 Position der Jumper für die seriellen Anschlüsse auf der Erweiterungskarte für serielle Anschlüsse mit eigener Stromversorgung Anschlussbezeichnung COM 4 COM 3...
  • Seite 57 Drücken Sie auf den Freigaberiegel auf der Vorderseite des Netzteils (1), und bringen Sie anschließend das Netzteil in aufrechte Position (2). Abbildung C-6 Lösen und Drehen des Netzteils Entfernen Sie die Erweiterungskarte für serielle Anschlüsse mit eigener Stromversorgung, wenn Sie die Konfiguration des seriellen Anschlusses COM 3 oder COM 4 ändern wollen. Ermitteln Sie die Erweiterungskarte für serielle Anschlüsse mit eigener Stromversorgung im oberen Steckplatz der Riser-Karte.
  • Seite 58 Installieren Sie die neue Erweiterungskarte für serielle Anschlüsse mit eigener Stromversorgung im oberen Steckplatz der Riser-Karte. Richten Sie die Halterung auf der Karte mit dem offenen Schlitz auf der Gehäuserückseite aus, und drücken Sie die Karte gerade in den Steckplatz. HINWEIS: Beim Einsetzen einer Erweiterungskarte müssen Sie die Karte so in den Steckplatz drücken, dass der Anschluss fest im Steckplatz sitzt.
  • Seite 59 Tabelle C-1 Konfigurieren der Stromversorgung für serielle Anschlüsse DEWW Konfigurieren der Stromversorgung für einen seriellen Anschluss...
  • Seite 60 Anhang C Serielle Anschlüsse mit eigener Stromversorgung DEWW...

  • Seite 61: Anhang D Batterieaustausch

    Sie die Kontakte nicht kurz. Die Batterie bzw. der Akku darf außerdem weder Wasser noch Feuer ausgesetzt werden. Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers.
  • Seite 62 Nehmen Sie die Gehäuseabdeckung ab. Suchen Sie die Batterie und deren Halterung auf der Systemplatine. HINWEIS: Bei manchen Computermodellen müssen Sie unter Umständen eine interne Komponente herausnehmen, um die Batterie austauschen zu können. Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen.
  • Seite 63 Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2). Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. Abbildung D-3 Herausnehmen einer Knopfzelle (Typ3) HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit folgenden Schritten ab.

  • Seite 64: Externe Sicherheitsgeräte

    HINWEIS: Weitere Informationen zu Datensicherheitsfunktionen finden Sie im Computer Setup (F10) Utility-Handbuch und im Desktop Management-Handbuch auf der Documentation and Diagnostics CD sowie im HP ProtectTools Security Manager-Handbuch (nur bestimmte Modelle) unter http://www.hp.com. Anbringen eines Sicherheitsschlosses Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden.
  • Seite 65 DEWW Anbringen eines Sicherheitsschlosses...

  • Seite 66: Anhang F Elektrostatische Entladung

    Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladungen Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...

  • Seite 67: Anhang G Betriebshinweise, Allgemeine Pflegehinweise Und Transportvorbereitung

    Betriebshinweise, allgemeine Pflegehinweise und Transportvorbereitung Betriebshinweise und allgemeine Pflegehinweise Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen. ● Sorgen Sie dafür, dass der Computer auf einer stabilen und geraden Fläche steht. Die Frontseite sollte vollständig geöffnet sein.

  • Seite 68: Vorsichtsmaßnahmen Für Optische Laufwerke

    Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann.

  • Seite 69: Index

    Index Speicher 13 Abdeckung für Wiederherstellen der Laufwerke Erweiterungssteckplatz Software 37 Anschließen der Kabel 28 Ausbauen 21, 24 Elektrostatische Entladungen, Einsetzen 28 Wiedereinbauen 22, 25 Vermeiden von Schäden 60 Position 27 ADD2/SDVO-Karte 19 Entsperren der Anschließen der Computerabdeckung 58 Maus Laufwerkskabel 28 Erweiterungskarte Anschluss 3...
