Pilz PSEN cs2.1p Betriebsanleitung

21096-03
PSEN cs2.1p/PSEN cs2.2p
Sicherheitsbestimmungen
• Das Gerät darf nur von Personen installiert
und in Betrieb genommen werden, die mit
dieser Betriebsanleitung und den gelten-
den Vorschriften über Arbeitssicherheit und
Unfallverhütung vertraut sind. Beachten
Sie die VDE- sowie die örtlichen Vorschrif-
ten, insbesondere hinsichtlich Schutzmaß-
nahmen.
• Entfernen Sie die Schutzkappe erst
unmittelbar vor Anschluss des Geräts
Bestimmungsgemäße Verwen-
dung
Der Sicherheitsschalter PSEN cs2.1p/
PSEN cs2.2p ist bestimmt für den Einsatz in
Sicherheitsstromkreisen nach EN 60204-1
und VDE 0113-1.
Der Sicherheitsschalter erfüllt EN 60947-5-3
nur zusammen mit dem Betätiger
PSEN cs2.1 und hierfür zugelassenen
Auswertegeräten.
Zulassungen
Gerätebeschreibung
Zum Sicherheitsschalter PSEN cs2.1p/
PSEN cs2.2p gehört ein voll codierter
Betätiger (Transponder) PSEN cs2.1.
Der Betätiger besitzt eine eindeutige
elektronische Codierung. Der Sicherheits-
schalter reagiert nur auf einen einzigen
Betätiger.
PSEN cs2.1p: Neue Betätiger können durch
einen Lernvorgang am Sicherheitsschalter
eingelernt werden (Max. 8 weitere Lernvor-
gänge).
Merkmale:
• Für Anwendungen bis Kategorie 4 nach
EN 954-1
• Transpondertechnik
• Zweikanaliger Betrieb
• 2 Sicherheitseingänge für Reihenschaltung
mehrerer Sicherheitsschalter bis Kategorie
4 nach EN 954-1
• 2 Sicherheitsausgänge
• 1 Meldeausgang
• LED-Anzeige für:
- Zustand Betätiger
- Zustand Eingänge
- Versorgungsspannung/Fehler
• 5 Betätigungsrichtungen
• Schaltspannung 24 V DC
Safety Regulations
• The unit may only be installed and
commissioned by personnel who are
familiar with both these instructions and
the current regulations for health and
safety at work and accident prevention.
Ensure VDE and local regulations are met,
especially those relating to safety.
• Do not remove the protective cap until you
are about to connect the device.
Intended Application
The PSEN cs2.1p/PSEN cs2.2p safety
switch is intended for use in safety circuits in
accordance with EN 60204-1 and
VDE 0113-1.
The safety switch meets the requirements of
EN 60947-5-3 only in conjunction with the
actuator PSEN cs2.1 and approved
evaluation devices.
Approvals
Unit description

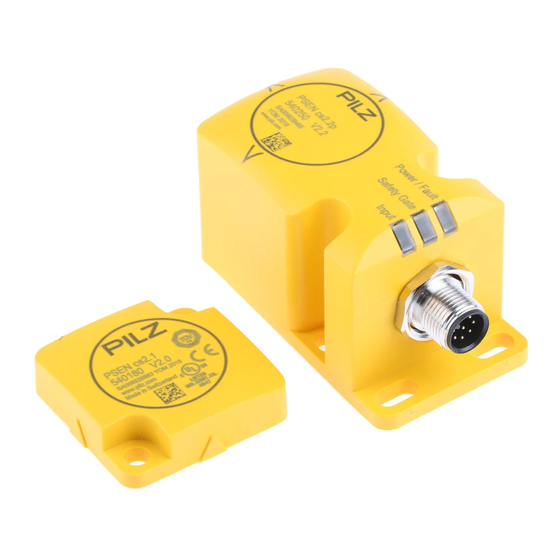

The PSEN cs2.1p/PSEN cs2.2p safety
switch comes with a fully coded PSEN cs2.1
actuator (transponder).
The actuator has a unique electronic coding.
The safety switch only reacts to a single
actuator.
PSEN cs2.1p: New actuators can be taught
in via a learning procedure at the safety
switch (max. 8 additional learning
procedures).
Features:
• For applications up to Category 4
of EN 954-1
• Transponder technology
• Dual-channel operation
• 2 safety inputs for series connection of
several safety switches up to Category 4
of EN 954-1
• 2 safety outputs
• 1 signal output
• LED display for:
- Status, actuator
- Status, inputs
- Supply voltage/fault
• 5 directions of actuation
• Switching voltage 24 V DC
- 1 -
Consignes de sécurité
• L'installation et la mise en service de
l'appareil doivent être effectuées par une
personne qui s'est familiarisée avec le
présent manuel d'utilisation et avec les
prescriptions relatives à la sécurité du
travail et à la prévention d'accidents.
Respectez les normes locales ou VDE,
particulièrement en ce qui concerne la
sécurité.
• Veuillez retirer le cache de protection
avant de raccorder l'appareil.
Utilisation conforme aux prescrip-
tions
Le capteur de sécurité PSEN cs2.1p/
PSEN cs2.2p est conçu pour être utilisé dans
les circuits de sécurité selon les normes EN
60204-1 et VDE 0113-1.
Le capteur de sécurité ne répond aux
exigences EN 60947-5-3 qu'en liaison avec
l'aimant PSEN cs2.1 et les unités de
contrôles adaptées.
Homologations
Description de l'appareil
Le capteur de sécurité PSEN cs2.1p/
PSEN cs2.2p est combiné à un actionneur
intégralement codé (transpondeur)
PSEN cs2.1.
Cet actionneur possède un codage électroni-
que univoque. Le capteur de sécurité ne
réagit qu'à un seul actionneur.
PSEN cs2.1p: Il est possible de programmer
de nouveaux actionneurs pour le capteur de
sécurité par une procédure d'apprentissage
(jusqu'à 8 processus d'apprentissage
supplémentaires au maximum).
Particularités :
• Pour les applications jusqu'à la catégorie 4
selon EN 954-1
• Technique à transpondeur
• Commande par 2 canaux
• 2 entrées de sécurité pour le montage en
ligne de plusieurs capteurs de sécurité
jusqu'à la catégorie 4 selon EN 954-1
• 2 sorties de sécurité
• 1 sortie message
• LED de visualisation pour :
- état de l'actionneur
- état des entrées
- tension d'alimentation/défauts
• 5 sens de manœuvre
• tension commutée 24 V DC
