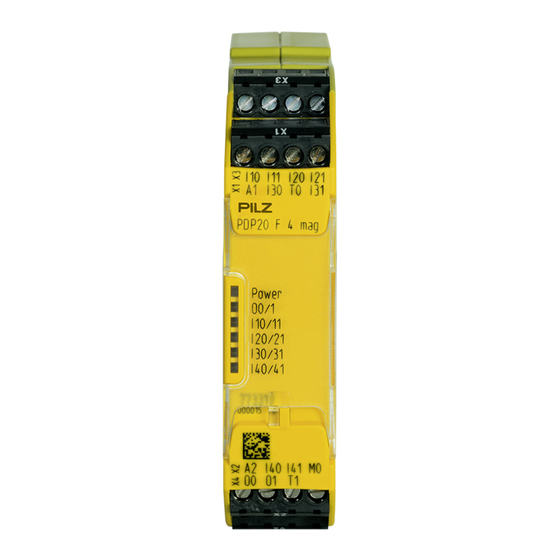

- Seite 1 PDP20 F 4 mag Dezentrale Peripherie Bedienungsanleitung-24737-DE-04...
- Seite 2 Vorwort Dieses Dokument ist das Originaldokument. Alle Rechte an dieser Dokumentation sind der Pilz GmbH & Co. KG vorbehalten. Kopien für den innerbetrieblichen Bedarf des Benutzers dürfen angefertigt werden. Hinweise und An- regungen zur Verbesserung dieser Dokumentation nehmen wir gerne entgegen.
-
Seite 3: Inhaltsverzeichnis
Sicherheitsbetrachtung Qualifikation des Personals Gewährleistung und Haftung Entsorgung Zu Ihrer Sicherheit Gerätemerkmale Blockschaltbild Funktionsbeschreibung Zeitdiagramm Montage Verdrahtung Zulässige Sensoren von Pilz Betriebsbereitschaft herstellen Betrieb Statusanzeige Fehleranzeige Technische Daten Sicherheitstechnische Kennzahlen Bestelldaten Produkt Zubehör EG-Konformitätserklärung Bedienungsanleitung PDP20 F 4 mag 24737-DE-04... -
Seite 4: Einführung
PDP20 F 4 mag Einführung Gültigkeit der Dokumentation Die Dokumentation ist gültig für das Produkt PDP20 F 4 mag. Sie gilt, bis eine neue Doku- mentation erscheint. Diese Bedienungsanleitung erläutert die Funktionsweise und den Betrieb, beschreibt die Montage und gibt Hinweise zum Anschluss des Produkts. -
Seite 5: Sicherheit
Die Sensor-Schnittstelle PDP20 F 4 mag ermöglicht die Reihenschaltung von bis zu 4 Sen- soren und den Anschluss an ein Auswertegerät. Zulässige Sensoren sind Sensoren mit Schließer-/Schließer-Kombination und die im Kapi- tel "Zulässige Sensoren von Pilz" aufgeführten Pilz-Sensoren. Die Sensor-Schnittstelle erfüllt die Anforderungen nach: EN 60204-1 EN 60947-5-3 EN 62061: bis max. -
Seite 6: Sicherheitsvorschriften
Bauteilen auf den Leiterplatten, Lötarbeiten usw). Entsorgung Beachten Sie bei sicherheitsgerichteten Anwendungen die Gebrauchsdauer T in den sicherheitstechnischen Kennzahlen. Beachten Sie bei der Außerbetriebsetzung die lokalen Gesetze zur Entsorgung von elektronischen Geräten (z. B. Elektro- und Elektronikgerätegesetz). Bedienungsanleitung PDP20 F 4 mag 24737-DE-04... -
Seite 7: Zu Ihrer Sicherheit
Folgendes: Hinweis für Überspannungskategorie III: Wenn am Gerät höhere Spannungen als Kleinspannung (>50 V AC oder >120 V DC) anliegen, müssen angeschlossene Be- dienelemente und Sensoren eine Bemessungsisolationsspannung von mind. 250 V auf- weisen. Bedienungsanleitung PDP20 F 4 mag 24737-DE-04... -
Seite 8: Gerätemerkmale
Ein Meldeausgang (SO) zeigt den Zustand der Sensoren an. Sicherheitsausgänge An den Sicherheitsausgängen O0, O1 liegt ein High-Signal, wenn alle Eingangskreise I10 ... I41 geschlossen sind. Ist mindestens einer der Eingangskreise geöffnet oder ein Sensor teilbetätigt, wechseln die Sicherheitsausgänge auf Low-Signal. Bedienungsanleitung PDP20 F 4 mag 24737-DE-04... -
Seite 9: Querschlusserkennung
Reihenschaltung Die Sicherheitsausgänge eines PDP20 F 4 mag können an die Kaskadiereingänge I40 - I41 eines weiteren PDP20 F 4 mag angeschlossen werden. Über dieses Gerät können dann 3 weitere Sensoren UND-verknüpft werden. Bei einem Querschluss werden die Sicherheits- ausgänge sicher abgeschaltet (Low-Signal). -
Seite 10: Montage
Beachten Sie die Verdrahtungs- und EMV-Anforderungen der EN 60204-1. Zulässige Sensoren von Pilz PSENmag: – PSEN 1.1p-10, PSEN 1.1p-20 – PSEN ma1.3-20 M12, PSEN ma1.3a-20, PSEN ma1.3b-20, PSEN ma1.3b-23, PSEN ma1.3n-20, PSEN ma1.3p-20 – PSEN ma1.4-51 M12, PSEN ma1.4a-50, PSEN ma1.4a-51, PSEN ma1.4n-50, PSEN ma1.4n-51, PSEN ma1.4p-50, PSEN ma1.4p-51 PSENhinge – PSEN hs1.1p – PSEN hs1.2p Bedienungsanleitung PDP20 F 4 mag 24737-DE-04... -
Seite 11: Betriebsbereitschaft Herstellen
– Die Testtakte sind den Eingängen fest zugeordnet (T0 zu I10, I20, I30, I40 und T1 zu I11, I21, I31, I41) und müssen wie im Schaltbild gezeichnet verdrahtet werden. – Auch nicht verwendete Eingänge müssen mit dem zugeordneten Testtakt verbunden werden. Bedienungsanleitung PDP20 F 4 mag 24737-DE-04... - Seite 12 Kaskadiereingänge I40 - I41 ausschließlich der Sicher- heitsausgang O0/O1 angeschlossen werden. – Der Meldeausgang SO zeigt den Zustand der angeschlossenen Sen- soren an. Der Zustand am Eingangskreis I40 - I41 wird nicht berück- sichtigt. Bedienungsanleitung PDP20 F 4 mag 24737-DE-04...
-
Seite 13: Betrieb
Fehler, Quer- oder Kurzschluss im Ein- oder Ausgangskreis Abhilfe: Versorgungsspannung abschalten, Fehler beheben und Versorgungs- spannung wieder einschalten. I10/11 oder I20/21 oder I30/31 oder I40/41 Eingangskreis ist teilbetätigt Abhilfe: Eingangskreis öffnen und beide Schließer wieder schließen. Bedienungsanleitung PDP20 F 4 mag 24737-DE-04... -
Seite 14: Technische Daten
Max. Leitungskapazität an den Ausgängen ohne Last 2 nF Testtaktausgänge Anzahl Testtaktausgänge Spannung Testtaktausgänge 24 V DC Relaisausgänge Kontaktmaterial AgCdO Zeiten Einschaltverzögerung 500 ms Typ. Einschaltverzögerung Wiederbereitschaftszeit bei max. Schaltfrequenz 1/s nach Netzausfall 40 ms Bedienungsanleitung PDP20 F 4 mag 24737-DE-04... - Seite 15 0,2 - 1,5 mm², 24 - 16 AWG Anzugsdrehmoment bei Schraubklemmen 0,5 Nm Leiterquerschnitt bei Federkraftklemmen: flexibel mit/ ohne Aderendhülse 0,2 - 2,5 mm², 24 - 12 AWG Federkraftklemmen: Klemmstellen pro Anschluss 9 mm Abisolierlänge bei Federkraftklemmen Bedienungsanleitung PDP20 F 4 mag 24737-DE-04...
-
Seite 16: Sicherheitstechnische Kennzahlen
INFO Die SIL-/PL-Werte einer Sicherheitsfunktion sind nicht identisch mit den SIL-/PL-Werten der verwendeten Geräte und können von diesen abwei- chen. Wir empfehlen zur Berechnung der SIL-/PL-Werte der Sicherheits- funktion das Software-Tool PAScal. Bedienungsanleitung PDP20 F 4 mag 24737-DE-04... -
Seite 17: Bestelldaten
Diese(s) Produkt(e) erfüllen die Anforderungen der Richtlinie 2006/42/EG über Maschinen des europäischen Parlaments und des Rates. Die vollständige EG-Konformitätserklärung finden Sie im Internet unter www.pilz.com/downloads. Bevollmächtigter: Norbert Fröhlich, Pilz GmbH & Co. KG, Felix-Wankel-Str. 2, 73760 Ostfil- dern, Deutschland Bedienungsanleitung PDP20 F 4 mag... -
