Receptor IR dispone de un LED de estado, este será continúamente encendi-
do también.
7. IR IN: Entrada mini-jack para señales infrarrojas (+12V, GND, ST OUT y IR IN).
8. AGUJEROS DE MONTAJE (material de montaje no suministrado).
Conmutadores DIP
• EM ON / BL ON
Cuando se conecta un Cable de Extensión IR con Blaster a una de las dos sali-
das (3), el conmutador debe ponerse en posición 'BL ON' para proveer la sali-
da de emisores/blasters de una potencia más alta. Cuando se conecta un
Cable de Extensión IR con LED o no se conecta nada a esta salida, el conmu-
tador debe ponerse en posición 'EM ON'.
ATENCIÓN: Si el conmutador esté en posición falsa, puede causar daño y
posiblemente defecto en el Cable de Extensión IR.
• NET OFF / NET ON:
Cuando el cable del Receptor IR se prolonga con más de 15 metros (300
metros como máximo con CAT5), conmuta a la posición 'NET ON'. Esta posi-
ción evita problemas con códigos IR de 'high data rate' (transmisión de datos
a gran velocidad). Cuando emplea varios Módulos IR paralelamente en la
misma red (vea ejemplo en página 40/41) es importante asegurarse que solo
un Módulo IR esté en posición 'NET ON'. En todas las demás situaciones el
conmutador está en posición 'NET OFF'.

3. INSTALACION

Le aconsejamos que pruebe la mejor posición para controlar el funcionamiento
del sistema. Conecte todos los elementos como queda descrito abajo, pero no
pegue o atornille los componentes aún.

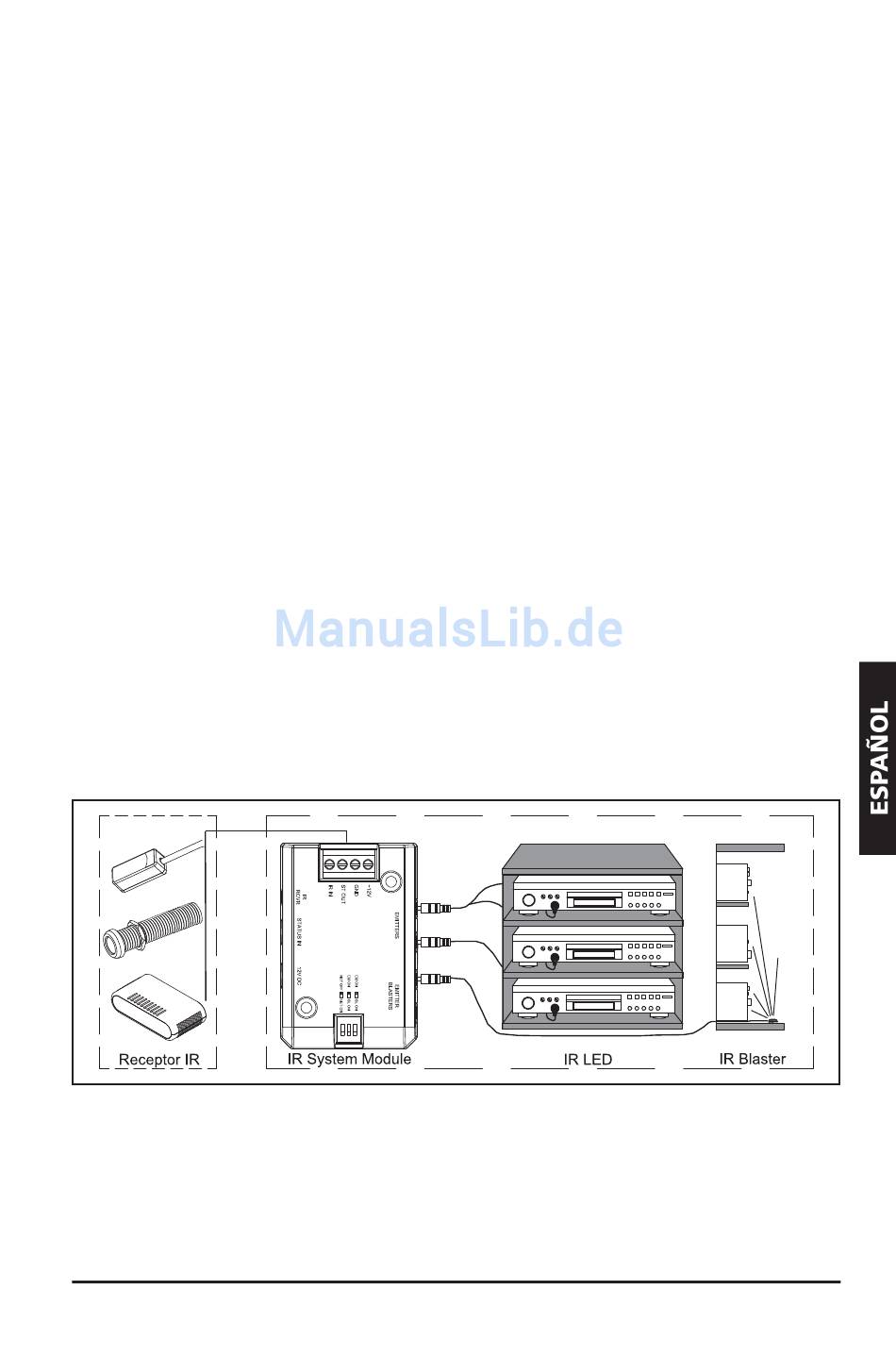

1. Coloque el Módulo IR en un sitio fácilmente alcanzable detrás o al lado de
sus dispositivos A/V cerca de un enchufe (100-240Volt 50/60Hz). Fíjese en la
longitud del Cable de Extensión IR y deje las conexiones bien accesibles.
2. Enchufe los necesarios Cables de Extensión IR (con LED IR o con IR Blaster) en
la conexión 'Emisores' o 'Emisores/Blasters' del Módulo IR.
IRCP System Module 200™ 23
