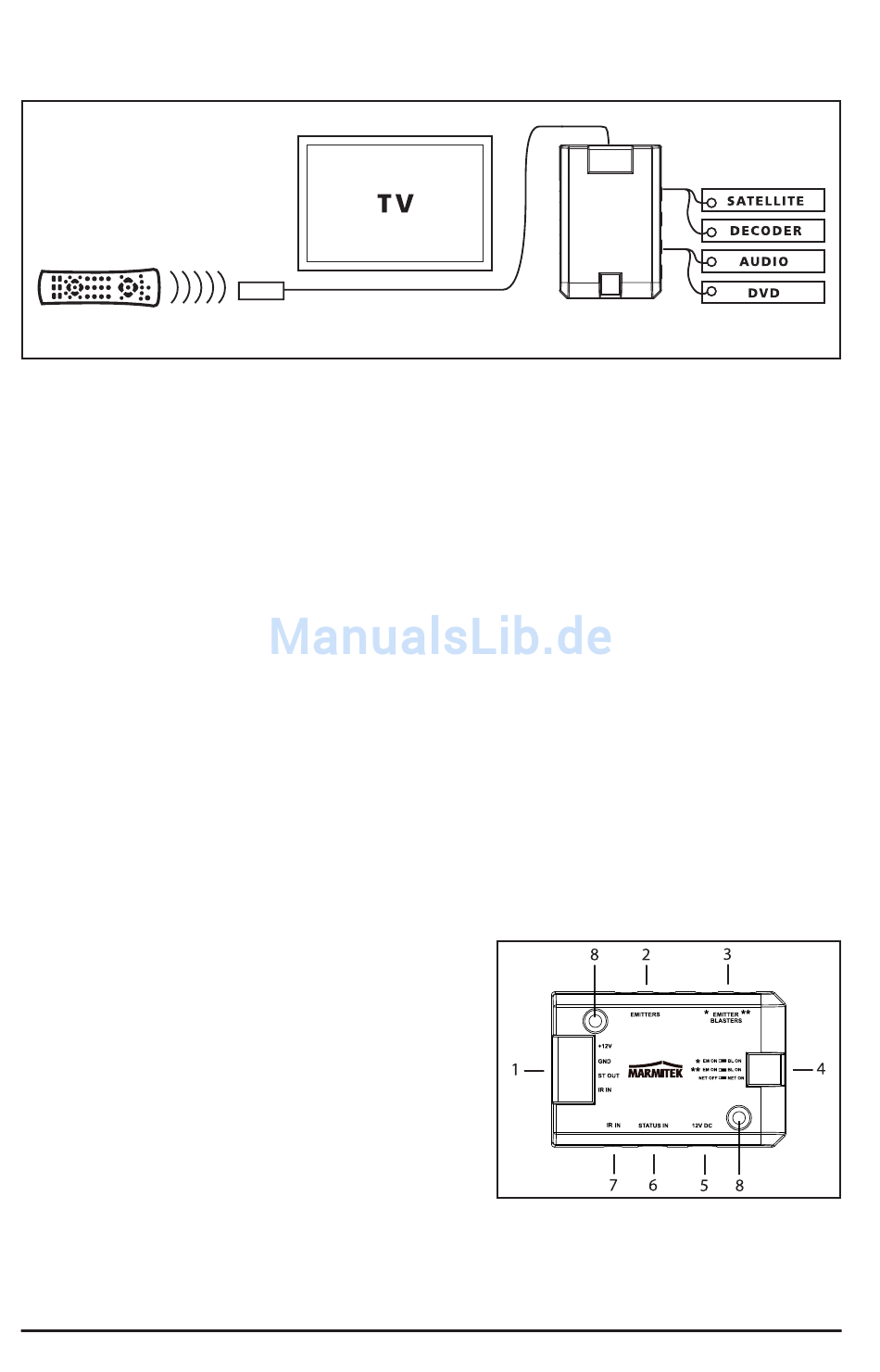

Das IR Control Pro System™ setzt sich aus drei Hauptbestandteilen zusammen;
• IR Empfänger (1)
Der IR Empfänger fängt Infrarot-Befehle Ihrer eigenen Fernbedienung auf und
sendet diese an das IR System Modul weiter.
• IR System Modul (2)
Das IR System Modul empfängt die Infrarot-Befehle vom IR Empfänger, verar-
beitet diese und gibt sie an alle angeschlossene IR-Verlängerungskabel weiter.
• IR Verlängerungskabel mit LED's (3) oder einem IR Blaster.
Das IR Verlängerungskabel empfängt die Infrarot-Befehle vom IR System Modul
und wandelt diese über die IR LED's oder IR Blasters in Infrarotsignale um. Die IR
LED's haben eine begrenzte Reichweite um müssen deshalb präzise auf das IR
Fenster des zu bedienenden A/V Gerätes geklebt werden. Ein IR Blaster strahlt viel
mehr Infrarotlicht aus (sogar bis über 2 Meter) wodurch dieser leichter mehrere
Geräte bedienen kann und Anbringung dieser deshalb wenig genau sein darf.
2. ANSCHLÜSSE
Das IR System Modul ist der Hauptbestandteil der IR Empfänger,
Speisungsadapter und IR Verlängerungskabel miteinander verbindet. Um alle
Möglichkeiten optimal nutzen zu können, werden nachstehend sämtliche
Anschlüsse des IR Moduls erläutert.
1. SCHRAUBANSCHLUSS (+12V, GND,
ST OUT, IR IN): Maximal 3 IR Empfänger
parallel anschließbar an diesen Eingang.
Achten Sie darauf, dass die Kabelfarben
immer mit
Anschlüssen übereinstimmen (sehen Sie
Datenblatt des IR Empfängers).
2. EMITTER: Zwei Mini Buchsenausgänge
um ein IR Verlängerungskabel mit 1
oder 2 LEDs anzuschließen.
3. EMITTER/BLASTERS: Zwei Mini Buchsenanschlüsse um ein IR Verlängerungs-
kabel mit Blaster LED anzuschließen oder ein IR Verlängerungskabel mit 1
oder 2 LED's anzuschließen.
10
(1)
den entsprechenden
(2) (3)
