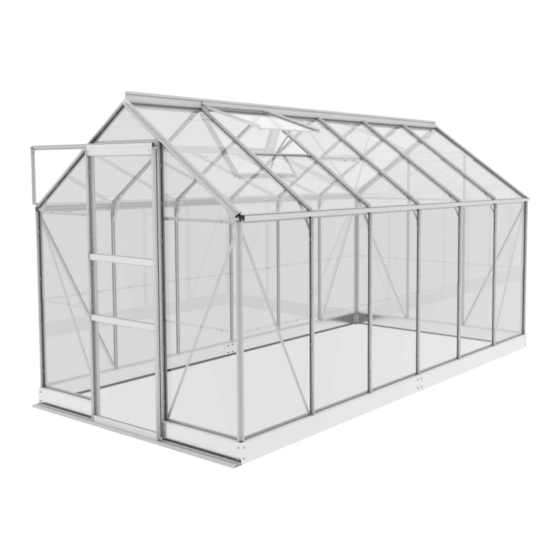

- Seite 1 All manuals and user guides at all-guides.com Assembly instructions Montageanleitung Montagevejledning Montage Instructies VM0037-AP 6200, 7500 062.01.1703...
- Seite 2 All manuals and user guides at all-guides.com Quantity Quantity Item Sect. Size Item Sect. Size Part Part Ref. Ref. 6200 7500 6200 7500 1001 0B-6 M6 x 12 166x 199x 1032 1214 1002 0B-6 167x 200x 1035 1854 1003 3.5 x 16 1036 1214 1006...
- Seite 3 All manuals and user guides at all-guides.com Quantity Quantity Item Sect. Size Item Sect. Size Part Part Ref. Ref. 6200 7500 6200 7500 1057 1334 1922 1063 1347 1257 1064 1350 1728 1065 1359 1066 1360 1067 1361 1068 1362 1069 1500 M6 x 5...
- Seite 4 All manuals and user guides at all-guides.com Quantity Item Sect. Size Part Ref. 6200 7500 9002 9003 9004 ø16/6.5 9006 9007 9014 1922 9020 1583 9021 1894 9042 9043 9046 062.01.1703...
- Seite 5 All manuals and user guides at all-guides.com 062.01.1703...
- Seite 6 All manuals and user guides at all-guides.com SICHERHEITSVORKEHRUNGEN Safety Warning 1. PLEASE READ THESE INSTRUCTIONS CAREFULLY AND COMPLETELY BEFORE ASSEMBLING YOUR GREENHOUSE. 2. Sharp edges and corners can cause injury. Always wear protective glasses, gloves, shoes and headgear when handling the aluminium proiles, glass and polycarbonate sheets.
-
Seite 7: Safety Notice
All manuals and user guides at all-guides.com where the roof vent(s) will be positioned later. Position the window in the ridge bar from one is important in the event that replacement end (6.4) and (6.5) and slide it to the required parts are later required. -
Seite 8: Aufbaubeschreibung
All manuals and user guides at all-guides.com SICHERHEITSVORKEHRUNGEN SICHERHEITSVORKEHRUNGEN Sicherheitsvorkehrungen 1. BItte leSeN SIe DIeSe moNtaGeaNleItuNG voR BeGINN DeS auFBauS komPlett DuRch! 2. Bei der Handhabung von Glas, Polycarbonatplatten oder Gewächshausteilen sind immer eine Schutzbrille, Handschuhe, Sicherheitsschuhe und ein Kopfschutz zu tragen, da scharfe Kanten zu Verletzungen führen können. Gebrochenes Glas ist ein Sicherheitsrisiko. Beseitigen Sie es mit der gebotenen Vorsicht. -
Seite 9: Sicherheitshinweis
All manuals and user guides at all-guides.com anbringen. schieben (6.3), aber vorher Schrauben in die SIcheRheItShINweIS Bei dem modell 7500 in jedes Dachmittelproil Bohrun gen der Seitenrahmen hineinstecken. Bei starkem Wind sollten alle Öffnungen und Jetzt das untere Fensterproil (1066) mit den (1055) eine zusätzliche Schraube für die die Tür geschlossen werden. -
Seite 10: Montage-Instructies
All manuals and user guides at all-guides.com SICHERHEITSVORKEHRUNGEN Veiligheidsvoorschriften 1. leeSt u eeRSt De Gehele INStRuctIeS DooR alvoReNS te BeGINNeN met De oPBouw vaN De kaS. 2. Draag altijd handschoenen als u met glas, polycarbonaat platen of aluminium werkt, deze kunnen scherpe hoekjes en/of randen hebben die tot verwondingen kunnen leiden. - Seite 11 All manuals and user guides at all-guides.com plaats waar later het/de dakraam/dakramen voor dat het raam recht zit alvorens de boutjes vrij of zorg voor een goede ondersteuning van worden geplaatst. aan te draaien. het dak. Verwarm de kas in de winter. Nu kunnen de dakschoren (1056) worden ver- bonden (4.7).
-
Seite 12: Nødvendigt Værktøj
Dem at fremskaffe reservedele, såfremt dette skulle blive aktuelt. 7. Drivhuset bør gøres forsvarligt fast til undergrunden, se afsnit 0B. Vi ønsker Dem god arbejdslyst og håber, at De får rigtig mange gode stunder med og i Deres Vitavia drivhus. Montage soklen er vandret. - Seite 13 (1063) med skruer (1006) som i (6.7) og og stram derefter alle skruer og bolte. duesåbnere. Se endvidere vor hjemmeside (6.8). www.vitavia.dk, hvor De inder gode råd til Skruerne skal skrues fast - men ikke for forebyggelse af stormskader. fast (max. 3Nm).
- Seite 14 All manuals and user guides at all-guides.com min.70mm 10 mm 30 mm X = X 60 mm 70 mm 70 mm 6200 7500 a + 70mm 3176 + 70 mm 3798 + 70 mm 1942 mm 1942 mm vm0037-aP 062.01.1703...
- Seite 15 All manuals and user guides at all-guides.com 2x 9020 / 2x 9021 9014 9001 6200 7500 1001 0B.3 1002 9007 9001 0B.1 9043 9001 9007 0B.2 9001 9003 2x 9020 / 2x 9021 9042 9004 9001 9006 6200 7500 9007 3166 mm 3788 mm 1922 mm...
- Seite 16 All manuals and user guides at all-guides.com 6200 1032 1330 6200 7500 1001 8x 2 15x 2 1002 1325 8x 2 15x 2 1032 1.1 /1.2 4x 2 5x 2 7500 2056 1325 1326 1x 2 1x 2 1331 1032 1330 1331 1x 2...
- Seite 17 All manuals and user guides at all-guides.com 1001 1037 1038 1002 1035 1035 1043 1043 1036 1037 1038 5549 5549 1041 1042 1043 1041 1042 5022 1036 1036 5549 5022 1038 1036 1041 1036 1035 1043 5022 5549 1041/1042 1035 5022 5549 1038...
- Seite 18 All manuals and user guides at all-guides.com 1039 1040 1347 3.4 / 1001 1002 1048 1013 1049 1049 1036 1039 1043 1043 1040 5549 5549 1043 1048 1085 1086 1049 1068 1036 1036 1069 1069 1068 1085 1086 1347 5549 1040 1085 1085...
- Seite 19 All manuals and user guides at all-guides.com 1053 1054 6200 7500 1001 4.10 5549 1055 1002 1057 1055 1017 1055 5549 1055 5549 1018 1053 5549 1054 1055 1056 5549 1036 9002 1325 1057 1068 1326 1310 9002 5549 1036 1001 5549 1001...
- Seite 20 All manuals and user guides at all-guides.com 1362 1359 1001 1002 1003 1361 1007 1009 1350 1350 1014 1015 1360 1304 1350 1360 1361 1362 1359 1350 1350 1001 1360 1003 1361 1002 1014 1359 1003 1362 1003 1500 1362 1350 1304 1515...
- Seite 21 All manuals and user guides at all-guides.com 1064 1001 4x 2 1065 1065 1002 4x 2 1006 6x 2 1066 1016 2x 2 1019 1x 2 art. No. 6200 7500 1063 3679491 600 x 544 1x 2 1064 1x 2 1064 1064 1065...
- Seite 22 All manuals and user guides at all-guides.com 6200 7500 1011 236x 268x 1012 1020 6200 7500 3679011 610 x 610 3679411 610 x 544 3679421 610 x 467 3679331 610 x 343 3679491 600 x 544 3679441 610 x 464/38 3679451 610 x 20/234/20 total...
- Seite 23 All manuals and user guides at all-guides.com...
- Seite 24 All manuals and user guides at all-guides.com E.P.H. Schmidt u. Co. GmbH Hoefkerstrasse 30 44149 Dortmund OPJ A/S Postfach 170163 Volderslevvej 36 A 44060 Dortmund 5260 Odense S Deutschland Danmark Tel.: +49 231 941655 0 Tel.: +45 66 15 10 30 Fax: +49 231 941655 99 Fax: +45 66 15 00 84 www.eph-schmidt.de...
- Seite 25 All manuals and user guides at all-guides.com HKP / ESG HKP_ESG 015141 015141 1011 015141 144x176x208x236x268x 015141 1012 015141 30x 34x 38x 42x 46x 015141 1020 1x 1x 1x 1x 1x 015141 (3.5 x 13) 4x 6x 8x 10x 12x 11 / 4 015141 4x 6x 8x 10x 12x...
-
Seite 26: Montage Der Hohlkammerplatten Aus Polycarbonat
All manuals and user guides at all-guides.com Assembly of Polycarbonate Glazing Please use protective gloves. sharp edges and corners can cause injury. 1. Please check that all listed parts are included. 2. Important! the UV-resistant side is indicated by the plastic folio and printing at the edge. This side must face outside. Remove the folio. Note! Completely remove the folio only after the pane has been positioned in the greenhouse. - Seite 27 All manuals and user guides at all-guides.com 7 - NG 1011 144x176x208x236x268x 1012 36x 44x 52x 58x 66x 1020 1x 1x 1x 1x 1x itte Bestellen ie Bei rsatzteilBedarf erglasung nur nach rtikelnummern dieses erglasungsplans Art. No. 2500 3800 5000 6200 7500 3679011...
