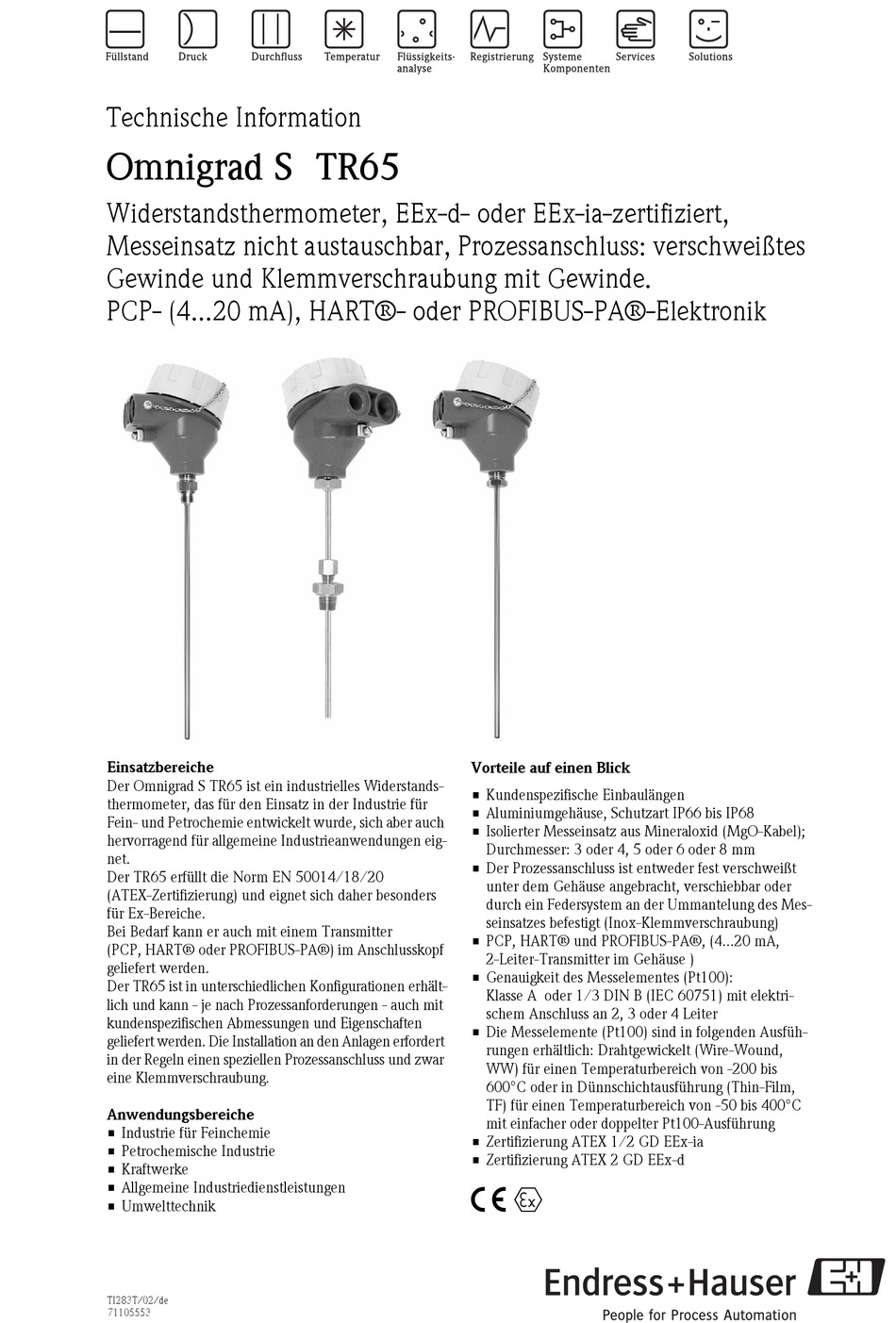

Endress+Hauser Omnigrad S TR65 Technische Information

Technische Information
Omnigrad S -TR65
Widerstandsthermometer, EEx-d- oder EEx-ia-zertifiziert,
Messeinsatz nicht austauschbar, Prozessanschluss: verschweißtes
Gewinde und Klemmverschraubung mit Gewinde.
PCP- (4...20 mA), HART®- oder PROFIBUS-PA®-Elektronik
Einsatzbereiche

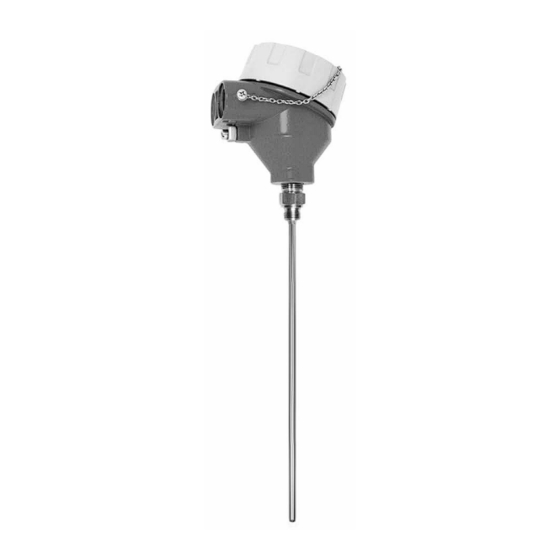

Der Omnigrad S TR65 ist ein industrielles Widerstands-
thermometer, das für den Einsatz in der Industrie für
Fein- und Petrochemie entwickelt wurde, sich aber auch
hervorragend für allgemeine Industrieanwendungen eig-
net.
Der TR65 erfüllt die Norm EN 50014/18/20
(ATEX-Zertifizierung) und eignet sich daher besonders
für Ex-Bereiche.
Bei Bedarf kann er auch mit einem Transmitter
(PCP, HART® oder PROFIBUS-PA®) im Anschlusskopf
geliefert werden.
Der TR65 ist in unterschiedlichen Konfigurationen erhält-
lich und kann - je nach Prozessanforderungen - auch mit
kundenspezifischen Abmessungen und Eigenschaften
geliefert werden. Die Installation an den Anlagen erfordert
in der Regeln einen speziellen Prozessanschluss und zwar
eine Klemmverschraubung.
Anwendungsbereiche
• Industrie für Feinchemie
• Petrochemische Industrie
• Kraftwerke
• Allgemeine Industriedienstleistungen
• Umwelttechnik
TI283T/02/de
71105553
Vorteile auf einen Blick
• Kundenspezifische Einbaulängen
• Aluminiumgehäuse, Schutzart IP66 bis IP68
• Isolierter Messeinsatz aus Mineraloxid (MgO-Kabel);
Durchmesser: 3 oder 4, 5 oder 6 oder 8 mm
• Der Prozessanschluss ist entweder fest verschweißt
unter dem Gehäuse angebracht, verschiebbar oder
durch ein Federsystem an der Ummantelung des Mes-
seinsatzes befestigt (Inox-Klemmverschraubung)
• PCP, HART® und PROFIBUS-PA®, (4...20 mA,
2-Leiter-Transmitter im Gehäuse )
• Genauigkeit des Messelementes (Pt100):
Klasse A oder 1/3 DIN B (IEC 60751) mit elektri-
schem Anschluss an 2, 3 oder 4 Leiter
• Die Messelemente (Pt100) sind in folgenden Ausfüh-
rungen erhältlich: Drahtgewickelt (Wire-Wound,
WW) für einen Temperaturbereich von -200 bis
600°C oder in Dünnschichtausführung (Thin-Film,
TF) für einen Temperaturbereich von -50 bis 400°C
mit einfacher oder doppelter Pt100-Ausführung
• Zertifizierung ATEX 1/2 GD EEx-ia
• Zertifizierung ATEX 2 GD EEx-d
