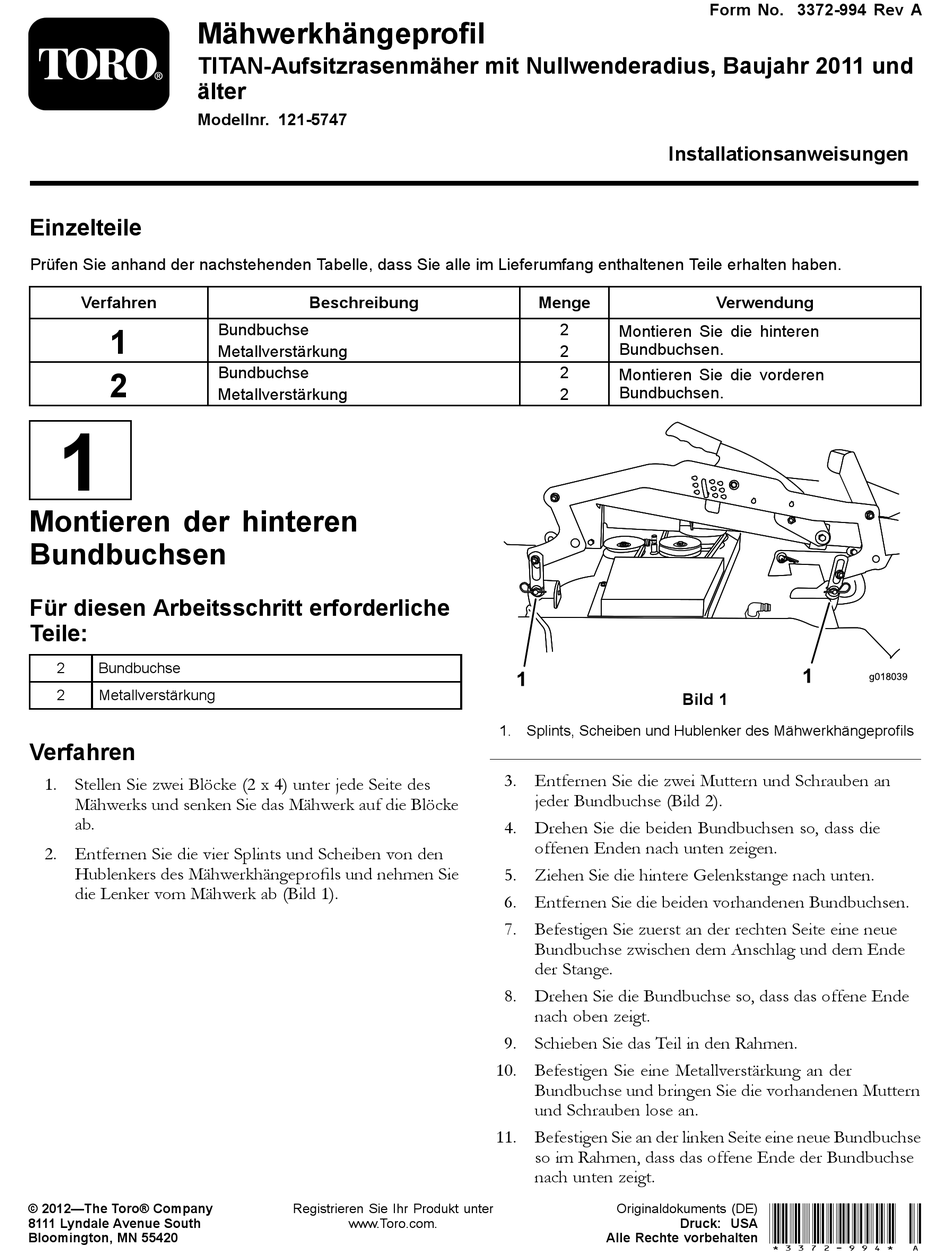

Toro TITAN 121-5747 Installationsanweisungen

Mähwerkhängeprofil
TITAN-Aufsitzrasenmäher mit Nullwenderadius, Baujahr 2011 und
älter
Modellnr. 121-5747
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Verfahren
1
2
1
Montieren der hinteren
Bundbuchsen
Für diesen Arbeitsschritt erforderliche
Teile:
2 Bundbuchse
2 Metallverstärkung
Verfahren
1. Stellen Sie zwei Blöcke (2 x 4) unter jede Seite des
Mähwerks und senken Sie das Mähwerk auf die Blöcke
ab.
2. Entfernen Sie die vier Splints und Scheiben von den
Hublenkers des Mähwerkhängeprofils und nehmen Sie
die Lenker vom Mähwerk ab (Bild 1).
© 2012—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
Beschreibung
Bundbuchse
Metallverstärkung
Bundbuchse
Metallverstärkung
Registrieren Sie Ihr Produkt unter
www.Toro.com.
Installationsanweisungen
Menge
2
Montieren Sie die hinteren
Bundbuchsen.
2
2
Montieren Sie die vorderen
Bundbuchsen.
2
1
1. Splints, Scheiben und Hublenker des Mähwerkhängeprofils
3. Entfernen Sie die zwei Muttern und Schrauben an
jeder Bundbuchse (Bild 2).
4. Drehen Sie die beiden Bundbuchsen so, dass die
offenen Enden nach unten zeigen.
5. Ziehen Sie die hintere Gelenkstange nach unten.
6. Entfernen Sie die beiden vorhandenen Bundbuchsen.
7. Befestigen Sie zuerst an der rechten Seite eine neue
Bundbuchse zwischen dem Anschlag und dem Ende
der Stange.
8. Drehen Sie die Bundbuchse so, dass das offene Ende
nach oben zeigt.
9. Schieben Sie das Teil in den Rahmen.
10. Befestigen Sie eine Metallverstärkung an der
Bundbuchse und bringen Sie die vorhandenen Muttern
und Schrauben lose an.
11. Befestigen Sie an der linken Seite eine neue Bundbuchse
so im Rahmen, dass das offene Ende der Bundbuchse
nach unten zeigt.
Alle Rechte vorbehalten *3372-994* A Originaldokuments (DE)
Form No. 3372-994 Rev A
Verwendung
1
Bild 1
Druck: USA
g018039
