Bosch Vent 5000 C Bedienungsanleitung Für Den Betreiber
Wohnungslüftungsgerät
Vorschau ausblenden
Andere Handbücher für Vent 5000 C:
- Planungsunterlage (146 Seiten) ,
- Kurz-planungsunterlage für die fachkraft (132 Seiten) ,
- Installations- und wartungsanleitung für die fachkraft (64 Seiten)
Verwandte Anleitungen für Bosch Vent 5000 C
Inhaltszusammenfassung für Bosch Vent 5000 C

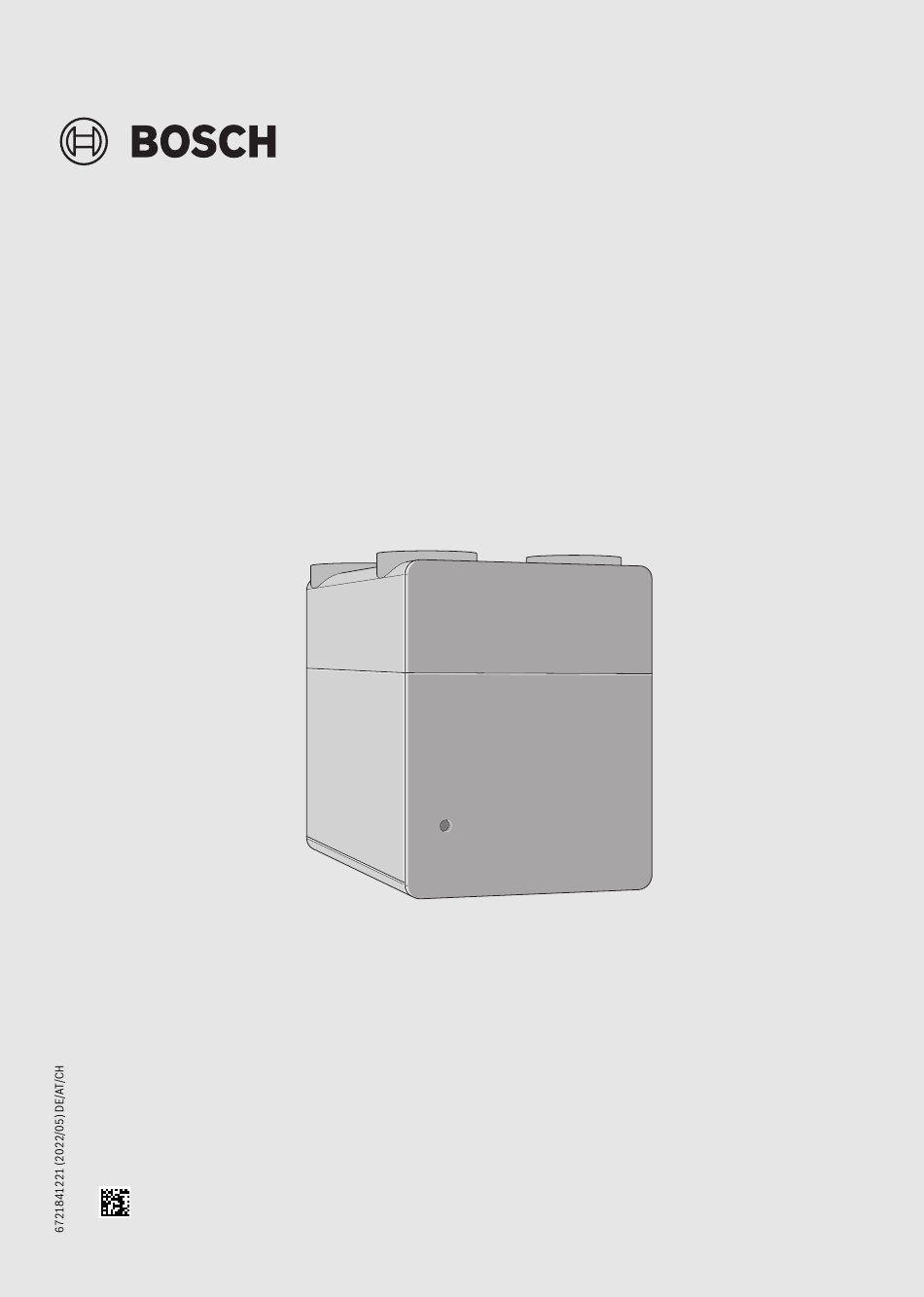

- Seite 1 Bedienungsanleitung für den Betreiber Wohnungslüftungsgerät Vent 5000 C V5001C 260 (E) | V5001C 450 (E)
-
Seite 2: Inhaltsverzeichnis
9.2.2 Störungsanzeige an der Bedieneinheit ... . . 15 Störungen ohne Anzeige ......16 Vent 5000 C – 6721841221 (2022/05) -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Maßnahme voraus, die im Gefah- renfall den Betrieb des Wohnungslüftungsgerätes verhindert. ▶ Hinweise in Kapitel 2 beachten. HAufstellung und Umbau ▶ Gerät nur durch einen zugelassenen Fachbetrieb aufstellen oder um- bauen lassen. Vent 5000 C – 6721841221 (2022/05) -
Seite 4: Gemeinsamer Betrieb Mit Feuerstätten
▶ Darüber hinaus die Hinweise in der DIN 1946-6 und in den Feue- renzdruckwächters. rungsverordnungen über den gemeinsamen Betrieb von Wohnungs- lüftungsgeräten mit raumluftabhängigen Feuerstätten beachten. ▶ Gerät dauerhaft in Betrieb lassen und nur für Wartungs- und Repara- turarbeiten vorübergehend ausschalten. Vent 5000 C – 6721841221 (2022/05) -
Seite 5: Lüftungsgeräte In Verbindung Mit Raumluftabhängigen Feuerstätten
Bei Lüftungsanlagen, die Lüftungsgeräte mit Wärmerückgewinnung ein- setzen, setzt ein ordnungsgemäßer Betrieb voraus, dass vorhandene Verbrennungsluftleitungen sowie Abgasanlagen von raumluftabhängi- gen Feuerstätten in Zeiten, in denen die Feuerstätten nicht betrieben werden, absperrbar sind. Vent 5000 C – 6721841221 (2022/05) -
Seite 6: Bedieneinheit
Taste d: Übergeordnete Menüebene aufrufen oder Wert verwer- 6 720 646 193-09.2T fen (kurz drücken), zur Standardanzeige zurückkehren (gedrückt halten) Bild 1 Bedienelemente Auswahlknopf: Auswählen (drehen) und Bestätigen (drücken) Display Auswahlknopf: Auswählen (drehen) und Bestätigen (drücken) Vent 5000 C – 6721841221 (2022/05) -
Seite 7: Betriebseinstellungen
2) Urlaubsprogramm (HOL) nur über CV 200/CW 400/HPC 410/UI 800 Lüftungsstufe 4 ist die Maximalstufe und nicht für dauerhaften Betrieb einstellbar geeignet. 3) Keine Anzeige, da automatische Bypass-Funktion. Tab. 2 Displayanzeigen der verschiedenen Bedieneinheiten Für weitere Einstellungen siehe Bedienungsanleitung der Bedieneinhei- ten. Vent 5000 C – 6721841221 (2022/05) -
Seite 8: Bypassfunktion
Frostschutzstrategie ist auf dieses veränderte Verhalten angepasst und bereits ab Werk auf den jeweiligen Wärmetauscher eingestellt. 0010043348-001 Bild 3 Beispiel Luftführung Bypassbetrieb bei Variante B 1) Mit CR 10 H ist nur eine automatische Ansteuerung der Bypassklappe möglich. Vent 5000 C – 6721841221 (2022/05) -
Seite 9: Bedarfsregelung
800 – 1500 ppm ausreichend 1000 –1700 ppm Tab. 5 Luftqualität Niveau „hoch“ bei der Luftqualität bedeutet, dass das Lüftungsgerät frü- her in eine höhere Lüftungsstufe wechselt. Die Anforderungen an die Luftqualität sind somit besonders hoch. Vent 5000 C – 6721841221 (2022/05) -
Seite 10: Einstellungen An Der Bedieneinheit Vornehmen
▶ Gewünschte Lüftungsstufe direkt auswählen: 0 (Aus) bis 4. ▶ Taste Bestätigen drücken. Die Änderung bleibt bis zum nächsten Schaltzeitpunkt aktiv. 1) Mit CR 10 H ist nur eine automatische Ansteuerung der Bypassklappe möglich. Vent 5000 C – 6721841221 (2022/05) -
Seite 11: Filterlaufzeit Anpassen
• An Gerätegehäuse oder Wandkonsole (Halter ist magnetisch) oder • Halter an die Wand geschraubt. Die Lüftungsanlage kann dann über die Bosch-Lüftungs-App bequem zu- hause und von unterwegs bedient werden. Zum Anschluss des HRV-K 30 RF Installationsanleitung des HRV- K 30 RF. -
Seite 12: Wartung Durch Den Betreiber
Partikelgröße zu. Je kleiner die Zahl, desto kleinere Partikel können her- filtert Partikel bis 1 m). ausgefiltert werden (z. B. ePM Wir empfehlen die Verwendung von Original Bosch-Filtern, die optimal auf die Lüftungsgeräte abgestimmt sind. Um den Filter zu wechseln: ▶ Mit der Bedieneinheit Lüftungsstufe 0 einstellen oder Netzstecker ziehen. - Seite 13 ▶ Filterabdeckung einsetzen und bündig zum Deckel hineindrücken. 0010040553-001 Bild 7 Filter herausziehen 0010040555-001 Bild 9 Filterabdeckung montieren Filter ▶ Netzstecker einstecken oder Gerät auf gewünschte Lüftungsstufe oder Betriebsart einstellen. ▶ Filterlaufzeit zurücksetzen oder Filterwechsel bestätigen, wie im Fol- genden beschrieben: Vent 5000 C – 6721841221 (2022/05)
-
Seite 14: Abluftventile
▶ Das Datum des Filterwechsels und die Filterart auf dem Aufkleber nem feuchten Tuch reinigen. Keine Reinigungsmittel verwenden. ( Bild 10) am Lüftungsgerät im dafür vorgesehenen Feld notieren. Der Aufkleber befindet sich zwischen den Filtern auf dem Blech. Bild 10 Aufkleber Filterwechsel Vent 5000 C – 6721841221 (2022/05) -
Seite 15: Betriebs- Und Störungsanzeigen
(z. B.: A21 ... 10 ... 01 ... A21 ... 10 ... 01 ...). Bedieneinheit CV 200/CW 400/HPC 410/UI 800 Bei Störungen zeigt das Display den Störungs-Code und den Zusatz- Code an. Einzelne Störungsanzeigen Eine Liste der Störungsanzeigen ist der Anleitung der Bedieneinheit zu entnehmen. Vent 5000 C – 6721841221 (2022/05) -
Seite 16: Störungen Ohne Anzeige
▶ Fachbetrieb mit Störungsbehebung beauftragen. Winter gisters (Zubehör) Zuluft zu kalt im Winter Bypassklappe offen ▶ Fachbetrieb mit Störungsbehebung beauftragen. Nachheizregister (Zubehör) heizt nicht ▶ Fachbetrieb mit Störungsbehebung beauftragen. Tab. 10 Störungen ohne Anzeige Vent 5000 C – 6721841221 (2022/05) -
Seite 17: Angaben Zum Gerät
Software Wenn Sie den Kundendienst anfordern, ist es von Vorteil, genauere An- In den Lüftungsgeräten der Bosch Thermotechnik GmbH wird Open gaben über Ihr Gerät zu machen. Diese Angaben erhalten Sie vom Typ- Source Software verwendet. Die eingesetzten Komponenten sowie ihre schild. -
Seite 18: Energieverbrauch, Umweltschutz Und Entsorgung
– 2122 2084 2079 2007 100 m Grundfläche Jährliche Einsparung an Heizenergie bei kaltem Klima je – 9182 9015 8995 8683 100 m Grundfläche Wohnraumlüftungsgerät – – Tab. 11 Produktdaten zum Energieverbrauch V5001C... E Vent 5000 C – 6721841221 (2022/05) -
Seite 19: Umweltschutz
Abfällen entsorgt werden darf, sondern zur Be- unseren Datenschutzbeauftragten wenden: Datenschutzbeauftragter, handlung, Sammlung, Wiederverwertung und Entsorgung Information Security and Privacy (C/ISP), Robert Bosch GmbH, Post- in die Abfallsammelstellen gebracht werden muss. fach 30 02 20, 70442 Stuttgart, DEUTSCHLAND. - Seite 20 DEUTSCHLAND ÖSTERREICH SCHWEIZ Bosch Thermotechnik GmbH Robert Bosch AG Vertrieb Postfach 1309 Geschäftsbereich Thermotechnik Meier Tobler AG D-73243 Wernau Göllnergasse 15-17 Feldstrasse 11 www.bosch-einfach-heizen.de A-1030 Wien CH-6244 Nebikon Betreuung Fachhandwerk Allgemeine Anfragen: +43 1 79 722 8391 Tel.: +41 44 806 41 41...
