K-System – Signaltrenner
Produktspezifikationen
Schutz vor direkter Berührung
Die abziehbaren Klemmenblöcke haben unterschiedliche Höhen:
•
Höhe 15 mm (1), (2), (3): Diese Klemmenblöcke werden in Anwendungen eingesetzt,
bei denen die Bemessungsspannungen kleiner als 50 V AC sind. Die Isolierung
der abziehbaren Klemmenblöcke schützt vor direkter Berührung. Die Isolierung
entspricht einer verstärkten Isolierung nach EN 61010-1 für eine
Bemessungsisolationspannung von 50 V AC.
•
Höhe 15,5 mm (4), (5): Diese Klemmenblöcke werden in Anwendungen eingesetzt,
bei denen die Bemessungsspannungen größer als 50 V AC sind. Die Isolierung
der abziehbaren Klemmenblöcke schützt vor direkter Berührung. Die Isolierung
entspricht einer Basisisolierung nach EN 61010-1 für eine
Bemessungsisolationspannung von 300 V AC. Die höheren Klemmen sind mit
einer Markierung (X) gekennzeichnet.

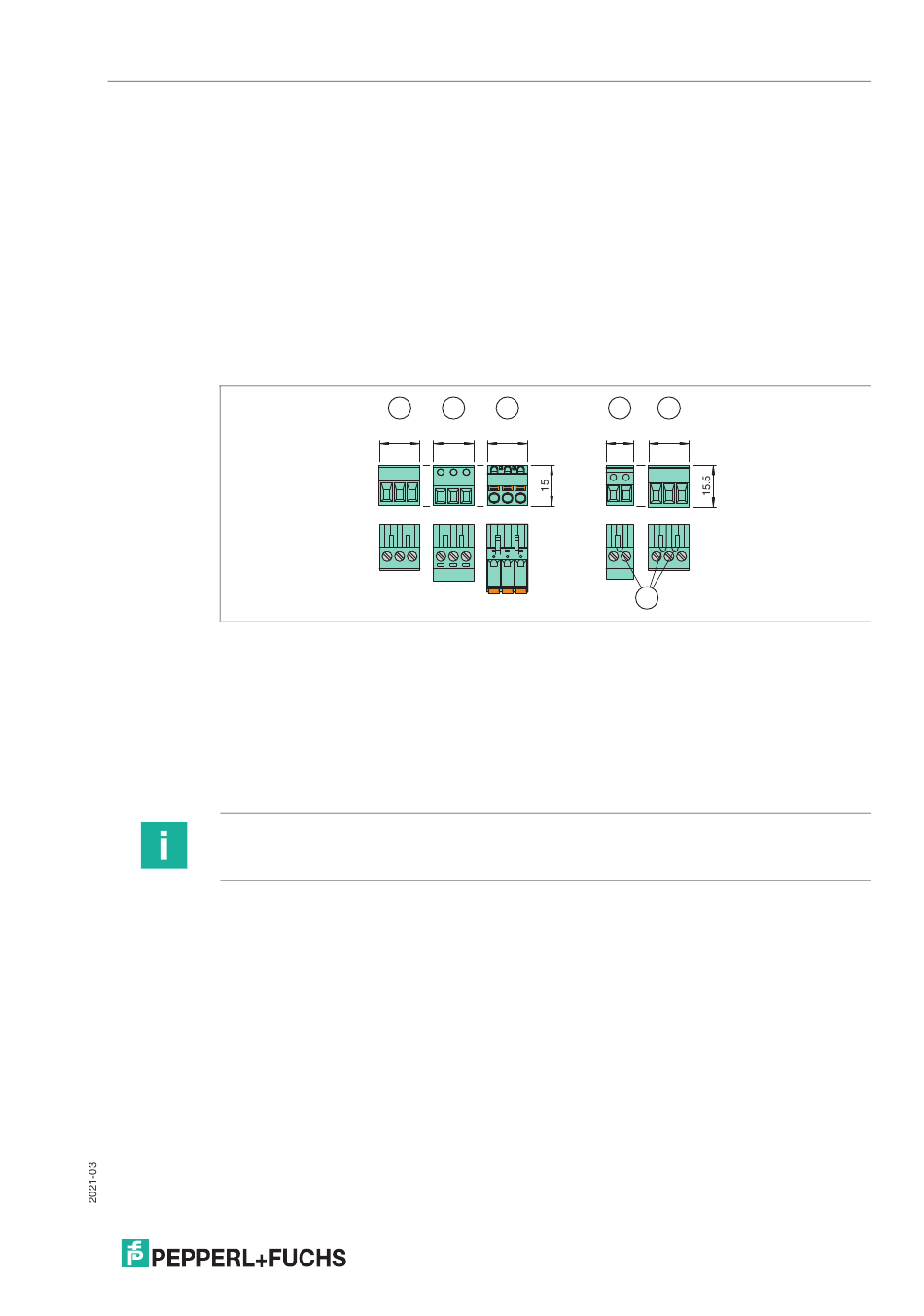

Abbildung 2.7
1
Klemmenblock mit Schraubklemmen, Höhe 15 mm
2
Klemmenblock mit Schraubklemmen und Prüfbuchsen, Höhe 15 mm
3
Klemmenblock mit Federklemmen und Prüfbuchsen, Höhe 15 mm
4
Klemmenblock mit Schraubklemmen und Prüfbuchsen, Höhe 15,5 mm
5
Klemmenblock mit Schraubklemmen, Höhe 15,5 mm
X
Markierung
Hinweis!
Weitere Informationen finden Sie in den entsprechenden Datenblättern.
1
2
15.1
15.1
15.1
Beispiele für abziehbare Klemmenblöcke mit unterschiedlicher Höhe
3
4
5
10.1
15.1
X
