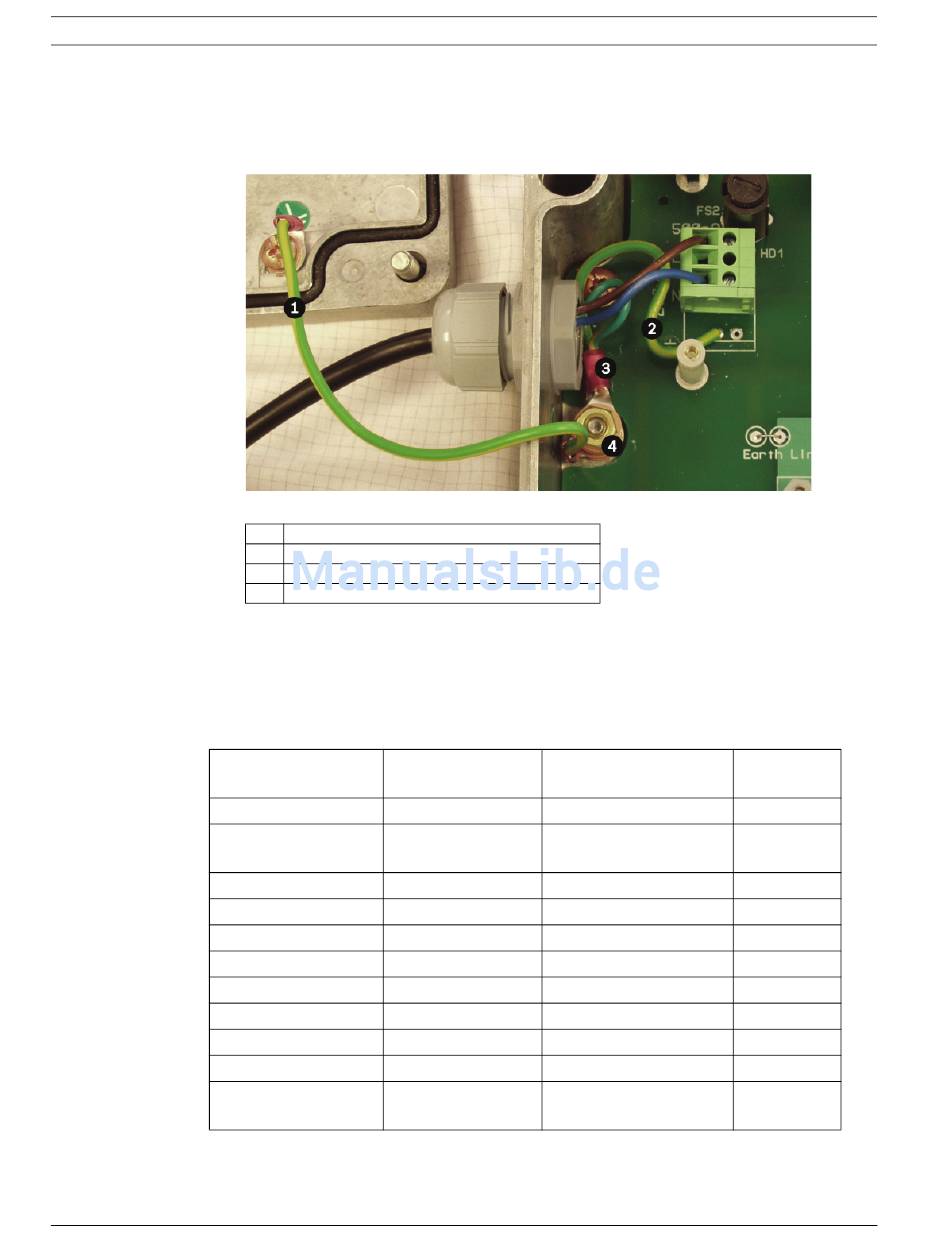

Bild 3.5 An HD1 angeschlossenes Netzkabel mit Erdungsanschlüssen
8.
9.
Composite-Kabels
Koaxialabschirmung
Schwarz (optional)
F.01U.141.598 | 1.0 | 2010.01
Crimpen Sie einen 6-mm-Ringanschluss (mitgeliefert) mit Kupferunterlegscheiben auf
den Erdleiter des Netzkabels. Befestigen Sie ihn am Erdungsbolzen, wobei der
Gehäusedeckel und die Platinenerdleiter wie unten dargestellt aussehen. Ziehen Sie die
Kabelverschraubung fest an, um das Netzkabel sicher zu befestigen und zu verschließen.
1
Gehäusedeckel-Erdungskabel
2
Erdleiter von Netzteilplatine
3
Erdleiter von Netzkabel
4
Gehäuse-Erdungsbolzen
Bringen Sie die Abschirmung der Netzanschluss-Klemmenleiste wieder an, ohne dabei die
Drähte abzuklemmen. Schrauben Sie sie wie in Bild 3.3 dargestellt fest an.
Schieben Sie das abgeschirmte Composite-Kabel durch die metallene M16-
Kabelverschraubung. Verbinden Sie das Composite-Kabel dann wie unten dargestellt und
auf der Platine gekennzeichnet mit der Schraubklemmenleiste HD3. Ziehen Sie die
Kabelverschraubung anschließend fest an, damit sie das abgeschirmte Kabel fest greift.
Litzenfarben des
Rot
AC-Stromversorgung
Grün
Rückleitung der AC-
Stromversorgung
Weiß
Gelb
Beidraht
Blau
Violett
Koaxialkern
Videorückleitung
Sabotageschalter
Orange (optional)
Steuerung der
Installationshandbuch
Funktion
MIC Netzteil-
Klemmenbuchse
RX +
Rx -
Masse
Tx -
Tx +
Video
Waschanlage
MIC Serie Netzteile
Platinenmar
kierung
HD3-1
Power
HD3-2
Power
HD3-3
RxB
HD3-4
RxA
HD3-5
GND
HD3-6
TxA
HD3-7
TxB
HD3-8
Video
HD3-9
Vid 0V
HD3-10
Tamp Sw
HD3-11
Wash
