5 Reparatur
5.4.2 Austauschen des Schwenkwerks
Fortsetzung
4
5
6
Fortsetzung auf nächster Seite
314

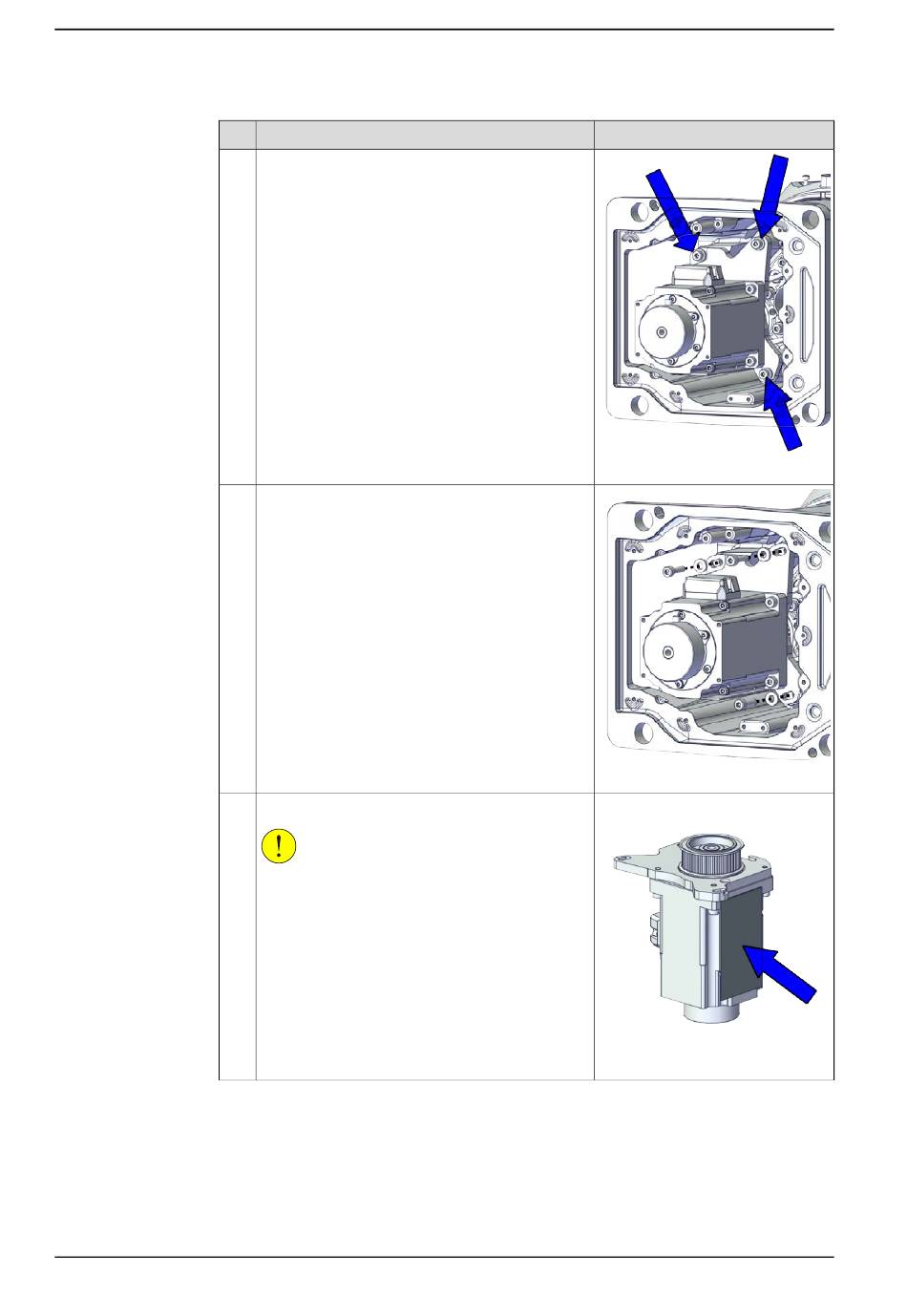

Aktion
Lösen Sie die Schrauben und bewegen Sie den
Motor leicht, um den Antriebsriemen zu lockern.
Entfernen Sie die Schrauben und Unterlegschei-
ben.
Heben Sie den Motor vorsichtig heraus.
VORSICHT
Ein Kühleinsatz ist am Motor befestigt; möglicher-
weise an der Gussabdeckung (Gehäuse). Entfer-
nen Sie den Kühleinsatz mithilfe einer Kunststoff-
schicht vorsichtig von der Gussabdeckung. Arbei-
ten Sie vorsichtig: Verkratzen Sie das Gehäuse
nicht und beschädigen Sie den Kühleinsatz nicht!
© Copyright 2019-2022 ABB. Alle Rechte vorbehalten.
Hinweis
xx1800003064
xx1800003065
Position des Kühleinsatzes
xx1800003602
