Micropilot M FMR 231 mit HART/4...20 mA
Endress + Hauser

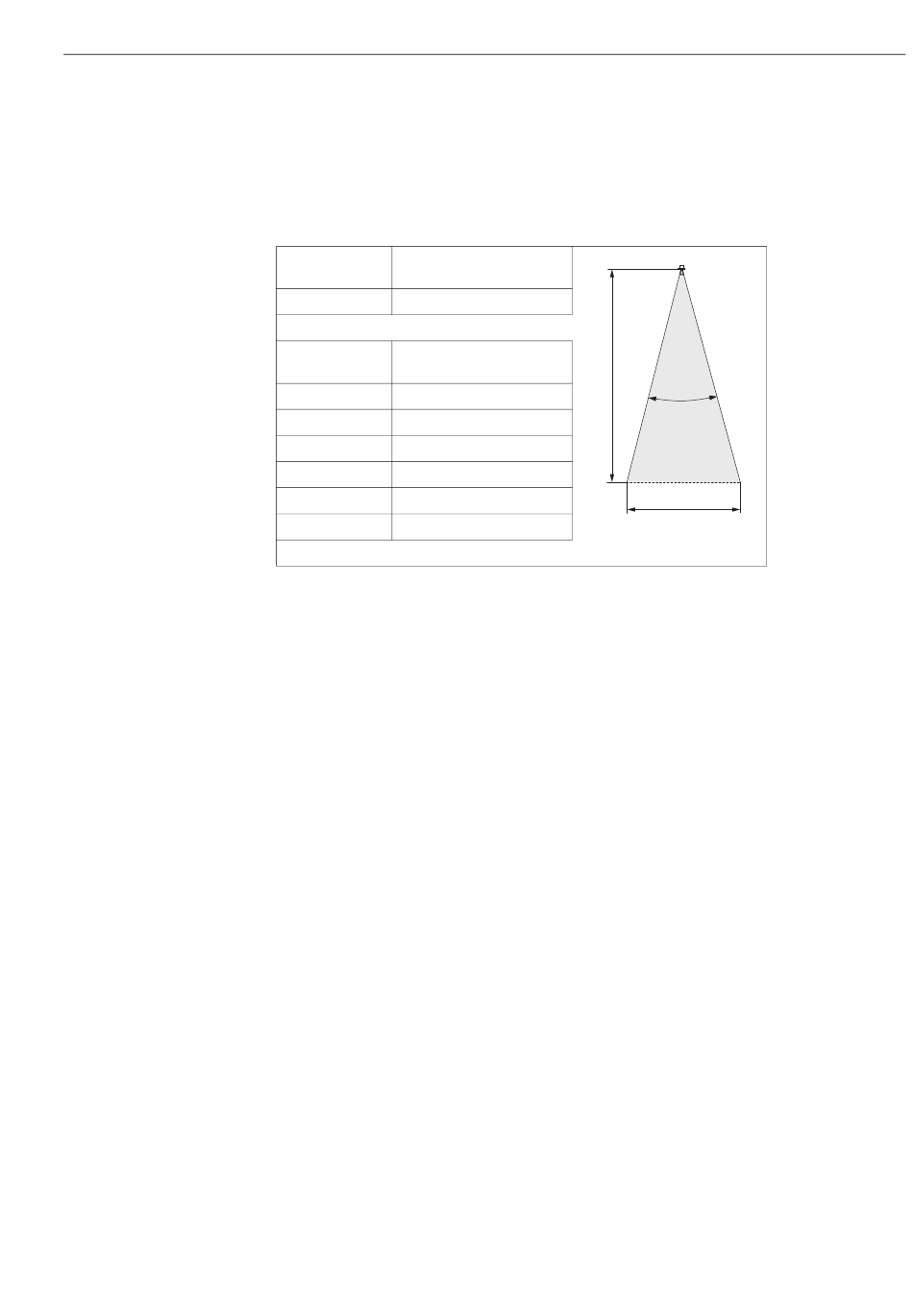

Abstrahlwinkel
Als Abstrahlwinkel ist der Winkel α definiert, bei dem die Leistungsdichte der Radar-
Wellen den halben Wert der maximalen Leistungsdichte annimmt (3dB-Breite).
Auch außerhalb des Strahlenkegels werden Mikrowellen abgestrahlt und können von
Störern reflektiert werden. Kegeldurchmesser W in Abhängigkeit vom Antennentyp
(Abstrahlwinkel α) und Distanz D:
Antenne
Abstrahlwinkel α
Kegeldurchmesser (W)
Distanz (D)
3 m
6 m
9 m
12 m
15 m
20 m
FMR 231
Stab
30°
Stab
D
1,61 m
3,22 m
4,83 m
6,43 m
8,04 m
10,72 m
Montage
α
W
L00-FMR2xxxx-14-00-06-de-027
