Einheiten - Endress+Hauser Tank Side Monitor NRF590 Beschreibung Der Gerätefunktionen

Das Bedienmenü
IS AI
Eingangs Wert
Eingangs Wert %
AI
Eingangs Wert
Eingangs Wert %
48
(72xx)
• Nr. (abhängig vom Protokoll)
(73xx)
• Nr. (abhängig vom Protokoll)
(74xx)
• Nr. (abhängig vom Protokoll)
(75xx)
• Nr. (falls die Option ausgewählt wurde)

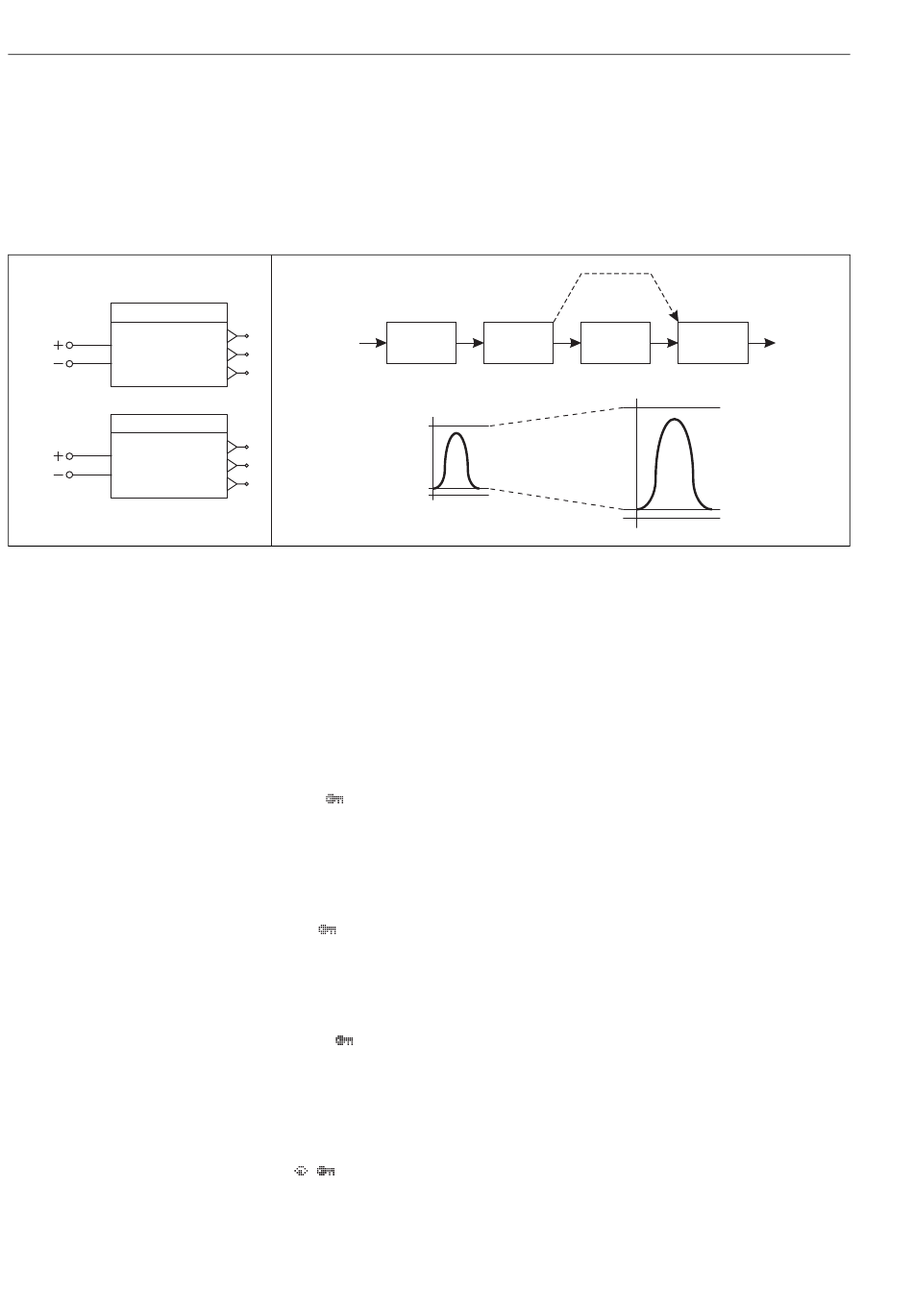

4.7.1 Function Block "Analogeingang"
Wert
Eingangs
Wert
Eingangs Wert
Alle Analogeingänge des NRF590 haben den gleichen Satz von Paramtern und Funktionen. Beim
Betreten der Funktion werden zwei Betriebsmodi (und ein zusätzlicher Setup) angeboten:
(7n1X)
• inaktiv
(7n2X)
• aktiv
Nach der Aktivierung des Eingangs können zusätzliche Parameter konfiguriert werden.
(7n2X)
Submenu "Setup"
(7n21)

Einheiten

Units: Bestimmt, in welchen Einheiten-Typ der Eingangswert konvertiert wird (Füllstand, Tempe-
ratur, Druck usw.). Die verwendete Einheit ist dann diejenige die für diesen Einheiten-Typ in der
Funktionsgruppe "Anzeige" des Tank Side Monitor festgelegt wurde. (Vorgabewert: Percent)
(geschützt durch Eichschutzschalter)
(7n22)
0% Wert
0% Value: Dieser Punkt gibt an, welchen Ausgangswert ein Eingangswert von 4 mA (0%) erzeugen
soll. Zusammen mit dem 100%-wert wird diese Angabe zur linearen Skalierung zwischen Eingangs-
und Ausgangswerten verwendet. (Vorgabewert: "unbekannt") (geschützt durch Eichschutzschalter)
(7n23)
100% Wert
100% Value: Dieser Punkt gibt an, welchen Ausgangswert ein Eingangswert von 20 mA (100%)
erzeugen soll. Zusammen mit dem 0%-Wert wird diese Angabe zur linearen Skalierung zwischen
Eingangs- und Ausgangswert verwendet. (Vorgabewert: "unbekannt") (geschützt durch Eichschutz-
schalter)
(7n24)
Wert
Value: Der Ausgangswert, der anhand des 0%- und des 100%-Punktes aus dem Eingangswert
berechnet wird; ausgedrückt in der gewählten Einheit. (nur Lesewert)
< 3.5 mA
> 21 mA
Kalibration
ADC mA/%
mA %
100%
20
4
0%
Einheiten
0% Wert
100% Wert
D mpfgsfaktor
FILTER %/OP
%
100% Wert
Wert
0% Wert
Wert
L00-NRF590-19-00-00-de-062
