5 Menus com ligação do SD301 na SE31x/SEH312
5.2 Processo
Nesta opção do menu encontra-se o sub-
menu Programas de parafusamento.
5.2.1 Programas de parafusamento
A modificação dos parâmetros de parafusa-
mento é efetuada através desta opção de
menu. A estrutura do programa acessado por
último é apresentada.
1

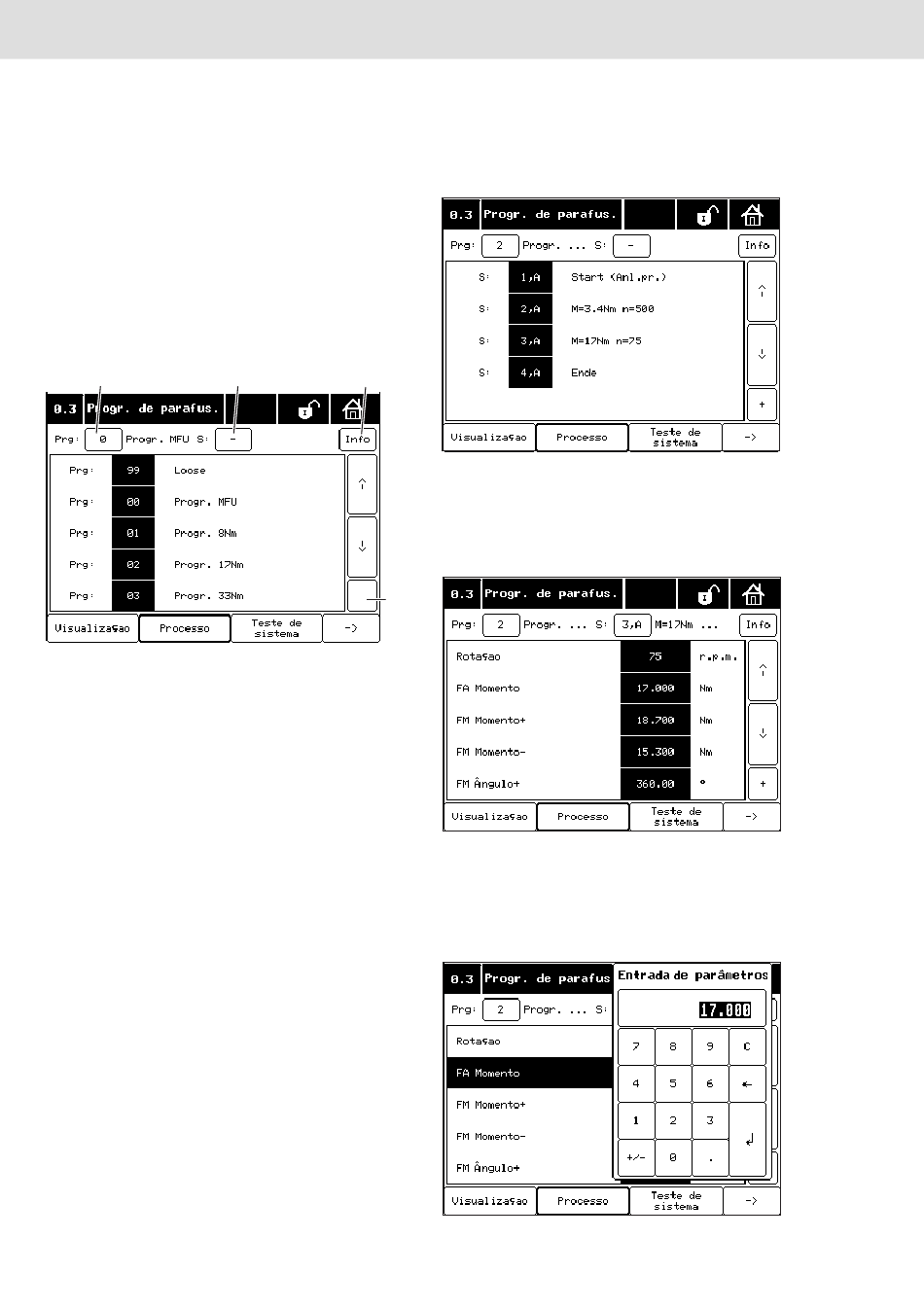

Figura 18:
A visualização é composta de:
1 – Seleção do programa
2 – Seleção de estágio
3 – Informações sobre o programa
4 – Tecla + para enviar.
Com a tecla "Seleção do programa" (1) é ati-
vada a lista dos programas de parafusamen-
to disponíveis (Fig. 18).
Com a tecla "Seleção de estágio" (2) é ativa-
da a lista dos estágios de parafusamento
para o programa atual.
Com a tecla "Informação" (3) são visualiza-
das informações adicionais sobre o progra-
ma.
Com a tecla "+" (enviar) é enviado um pro-
grama ao comando.
2 3
+ 4
SD301 | 3 609 929 826/06.03
Pressionando o programa, p.ex. 02 (Fig. 18),
este será apresentado em seus estágios de
parafusamento:
Figura 19:
Pressionando o estágio de parafusamento,
p.ex. 3,A (Fig. 19), serão apresentados seus
parâmetros:
Figura 20:
Pressionando o valor do parâmetro, p.ex.
17,000 Nm (Fig. 20), o bloco de dígitos abre
para a modificação do valor (veja capítulo 4):
Figura 21:
