114/144 Bosch Rexroth AG
6 Menús al conectar el SD301 al KE31x
6.1.1

Valores medidos

En este punto de menú se pueden consultar
los resultados de una aplicación. Aquí se
puede seleccionar entre los ocho bloques de
aplicaciones diferentes con los botones
FO 1 a FO 8 (fig. 36).

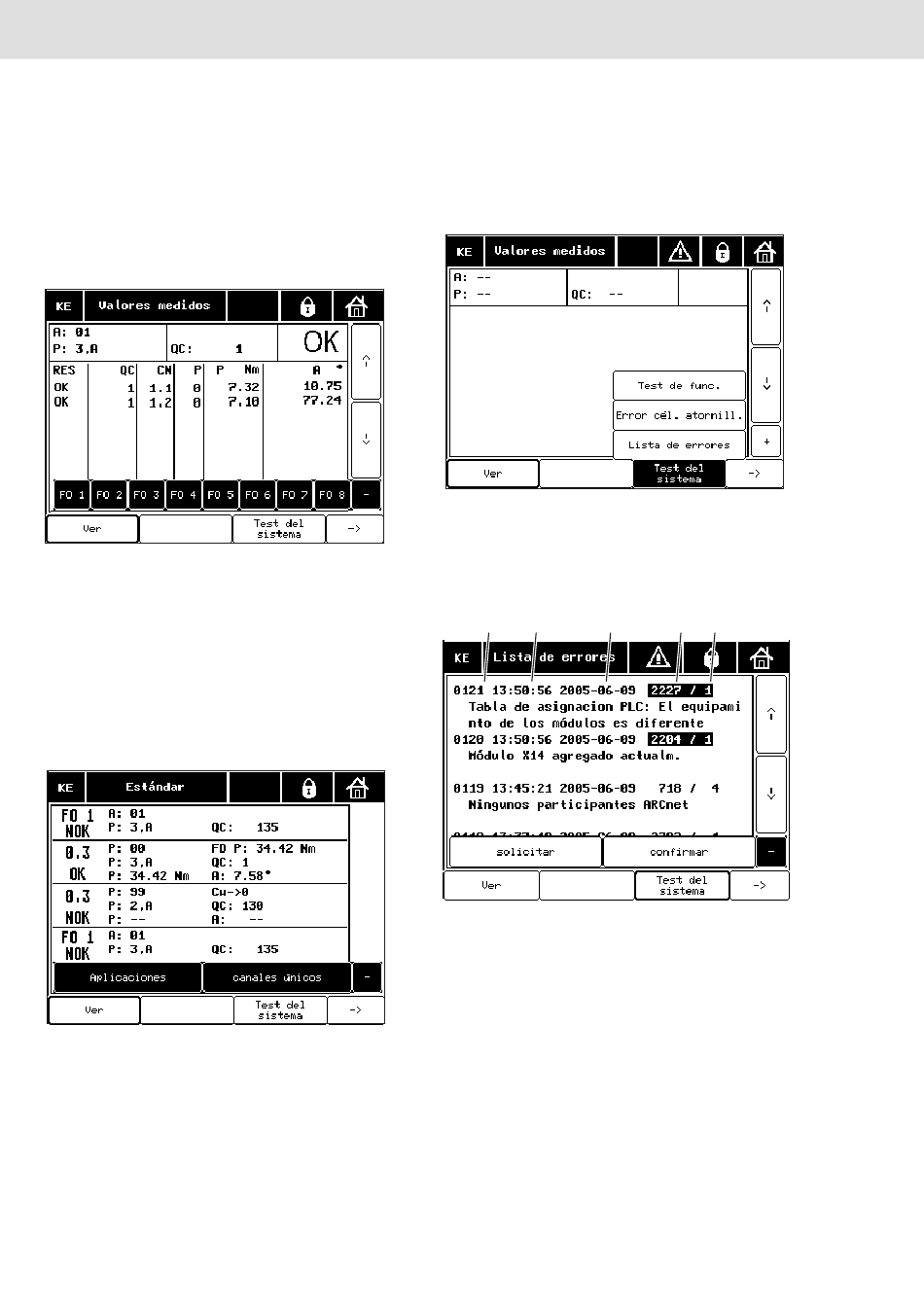

Figura 36:
Cada una de las entradas se representa tal y
como aparece en la tabla de asignación de la
aplicación.
6.1.2 Estándar
Este punto del menú muestra la pantalla es-
tándar (fig. 37).
Figura 37:
FO 1, FO 2, ..., FO 8 – Aplicación iniciada por
el bloque de aplicación 1, 2, ..., 8
0.1, ..., 15.5 – Número de canal
Con el submenú Aplicaciones/canales úni-
cos se puede seleccionar, si se deben mos-
trar los resultados de las aplicaciones y/o de
los canales individuales.
SD301 | 3 609 929 826/06.03
6.2 Test del sistema
Este punto de menú se divide en los subpun-
tos Test de funcionamiento, Error de célu-
la de atornillado y Lista de errores.
Figura 38:
Representación en la lista de errores y
errores de la célula de atornillado
1 2 3
Figura 39:
Bajo el punto Ver, se encuentran las siguien-
tes funciones:
1 – número de error
2 – hora
3 – fecha
4 – código de error
5 – clase de error.
En la segunda línea de una entrada de error
se emite el texto de error correspondiente.
Con el botón de la flecha al borde derecho
de la pantalla se puede desplazar el indica-
4 5
