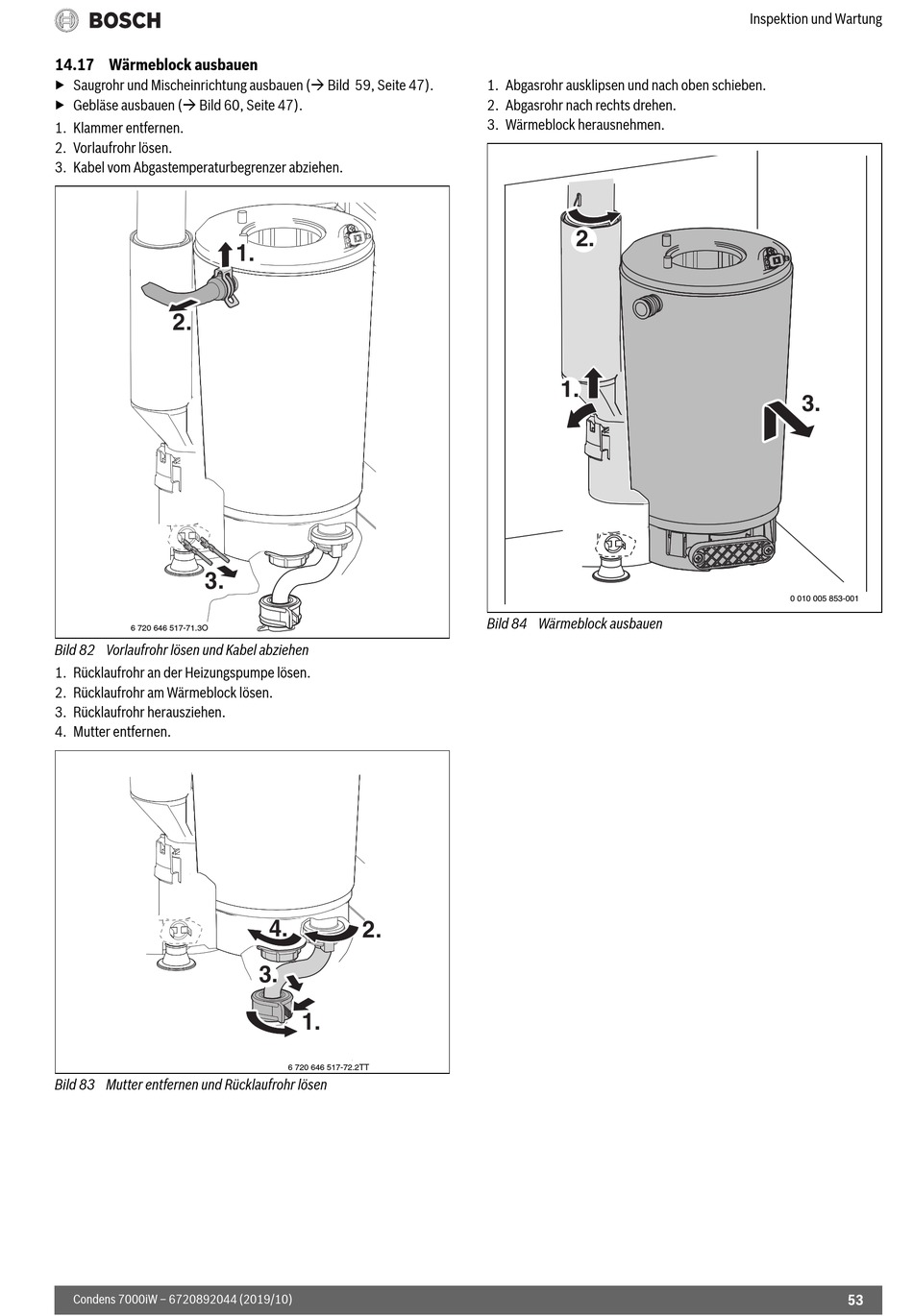

14.17 Wärmeblock ausbauen
▶ Saugrohr und Mischeinrichtung ausbauen ( Bild 59, Seite 47).
▶ Gebläse ausbauen ( Bild 60, Seite 47).
1. Klammer entfernen.
2. Vorlaufrohr lösen.
3. Kabel vom Abgastemperaturbegrenzer abziehen.
2.
3.
6 720 646 517-71.3O
Bild 82 Vorlaufrohr lösen und Kabel abziehen
1. Rücklaufrohr an der Heizungspumpe lösen.
2. Rücklaufrohr am Wärmeblock lösen.
3. Rücklaufrohr herausziehen.
4. Mutter entfernen.
Bild 83 Mutter entfernen und Rücklaufrohr lösen
Condens 7000iW – 6720892044 (2019/10)
1.
4.
2.
8. 8. 3.
1.
6 720 646 517-72.2TT
1. Abgasrohr ausklipsen und nach oben schieben.
2. Abgasrohr nach rechts drehen.
3. Wärmeblock herausnehmen.
2.
1.
Bild 84 Wärmeblock ausbauen
Inspektion und Wartung
3.
0 010 005 853-001
