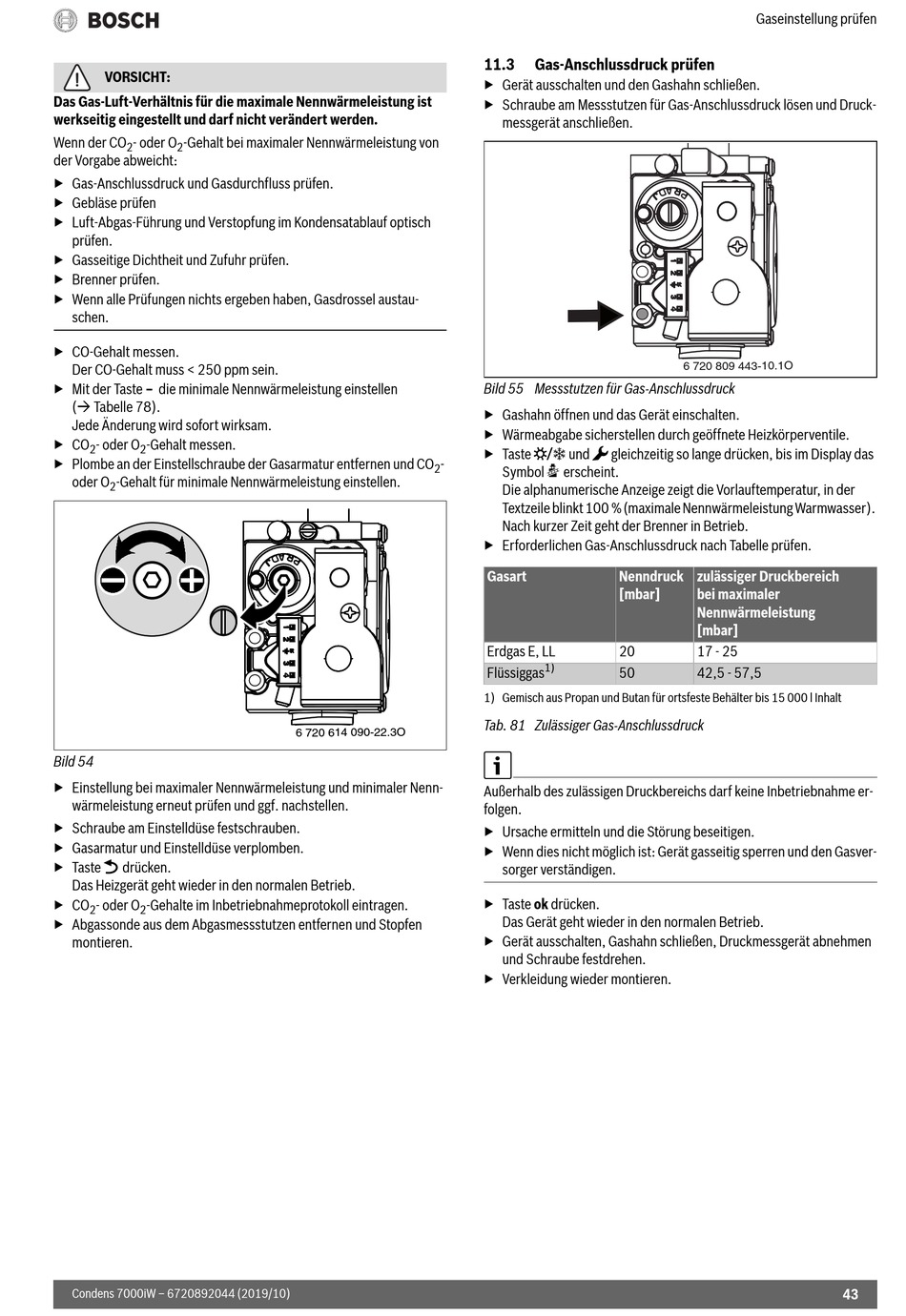

VORSICHT:
Das Gas-Luft-Verhältnis für die maximale Nennwärmeleistung ist
werkseitig eingestellt und darf nicht verändert werden.
Wenn der CO
- oder O
-Gehalt bei maximaler Nennwärmeleistung von
2
2
der Vorgabe abweicht:
▶ Gas-Anschlussdruck und Gasdurchfluss prüfen.
▶ Gebläse prüfen
▶ Luft-Abgas-Führung und Verstopfung im Kondensatablauf optisch
prüfen.
▶ Gasseitige Dichtheit und Zufuhr prüfen.
▶ Brenner prüfen.
▶ Wenn alle Prüfungen nichts ergeben haben, Gasdrossel austau-
schen.
▶ CO-Gehalt messen.
Der CO-Gehalt muss < 250 ppm sein.
▶ Mit der Taste – die minimale Nennwärmeleistung einstellen
( Tabelle 78).
Jede Änderung wird sofort wirksam.
▶ CO
- oder O
-Gehalt messen.
2
2
▶ Plombe an der Einstellschraube der Gasarmatur entfernen und CO
oder O
-Gehalt für minimale Nennwärmeleistung einstellen.
2
Bild 54
▶ Einstellung bei maximaler Nennwärmeleistung und minimaler Nenn-
wärmeleistung erneut prüfen und ggf. nachstellen.
▶ Schraube am Einstelldüse festschrauben.
▶ Gasarmatur und Einstelldüse verplomben.
▶ Taste " drücken.
Das Heizgerät geht wieder in den normalen Betrieb.
▶ CO
- oder O
-Gehalte im Inbetriebnahmeprotokoll eintragen.
2
2
▶ Abgassonde aus dem Abgasmessstutzen entfernen und Stopfen
montieren.
Condens 7000iW – 6720892044 (2019/10)
11.3
Gas-Anschlussdruck prüfen
▶ Gerät ausschalten und den Gashahn schließen.
▶ Schraube am Messstutzen für Gas-Anschlussdruck lösen und Druck-
messgerät anschließen.
Bild 55 Messstutzen für Gas-Anschlussdruck
▶ Gashahn öffnen und das Gerät einschalten.
▶ Wärmeabgabe sicherstellen durch geöffnete Heizkörperventile.
▶ Taste & und ! gleichzeitig so lange drücken, bis im Display das
-
2
Symbol C erscheint.
Die alphanumerische Anzeige zeigt die Vorlauftemperatur, in der
Textzeile blinkt 100 % (maximale Nennwärmeleistung Warmwasser).
Nach kurzer Zeit geht der Brenner in Betrieb.
▶ Erforderlichen Gas-Anschlussdruck nach Tabelle prüfen.
Gasart
Erdgas E, LL
1)
Flüssiggas
1) Gemisch aus Propan und Butan für ortsfeste Behälter bis 15 000 l Inhalt
Tab. 81 Zulässiger Gas-Anschlussdruck
Außerhalb des zulässigen Druckbereichs darf keine Inbetriebnahme er-
folgen.
▶ Ursache ermitteln und die Störung beseitigen.
▶ Wenn dies nicht möglich ist: Gerät gasseitig sperren und den Gasver-
sorger verständigen.
▶ Taste ok drücken.
Das Gerät geht wieder in den normalen Betrieb.
▶ Gerät ausschalten, Gashahn schließen, Druckmessgerät abnehmen
und Schraube festdrehen.
▶ Verkleidung wieder montieren.
Gaseinstellung prüfen
Nenndruck
zulässiger Druckbereich
[mbar]
bei maximaler
Nennwärmeleistung
[mbar]
20
17 - 25
50
42,5 - 57,5
43
