iTHERM MultiSens Bundle TMS31
Endress+Hauser
5.2.1
Anschlussbox direkt montiert ("On-board")
Die folgenden Anweisungen sind einzuhalten, um eine ordnungsgemäße Installation des
Gerätes zu gewährleisten (bitte beachten Sie, das dies für die Ausführungen "offener Trag-
rahmen", "Tragrahmen mit Abdeckung" und "Halsrohr" gilt).

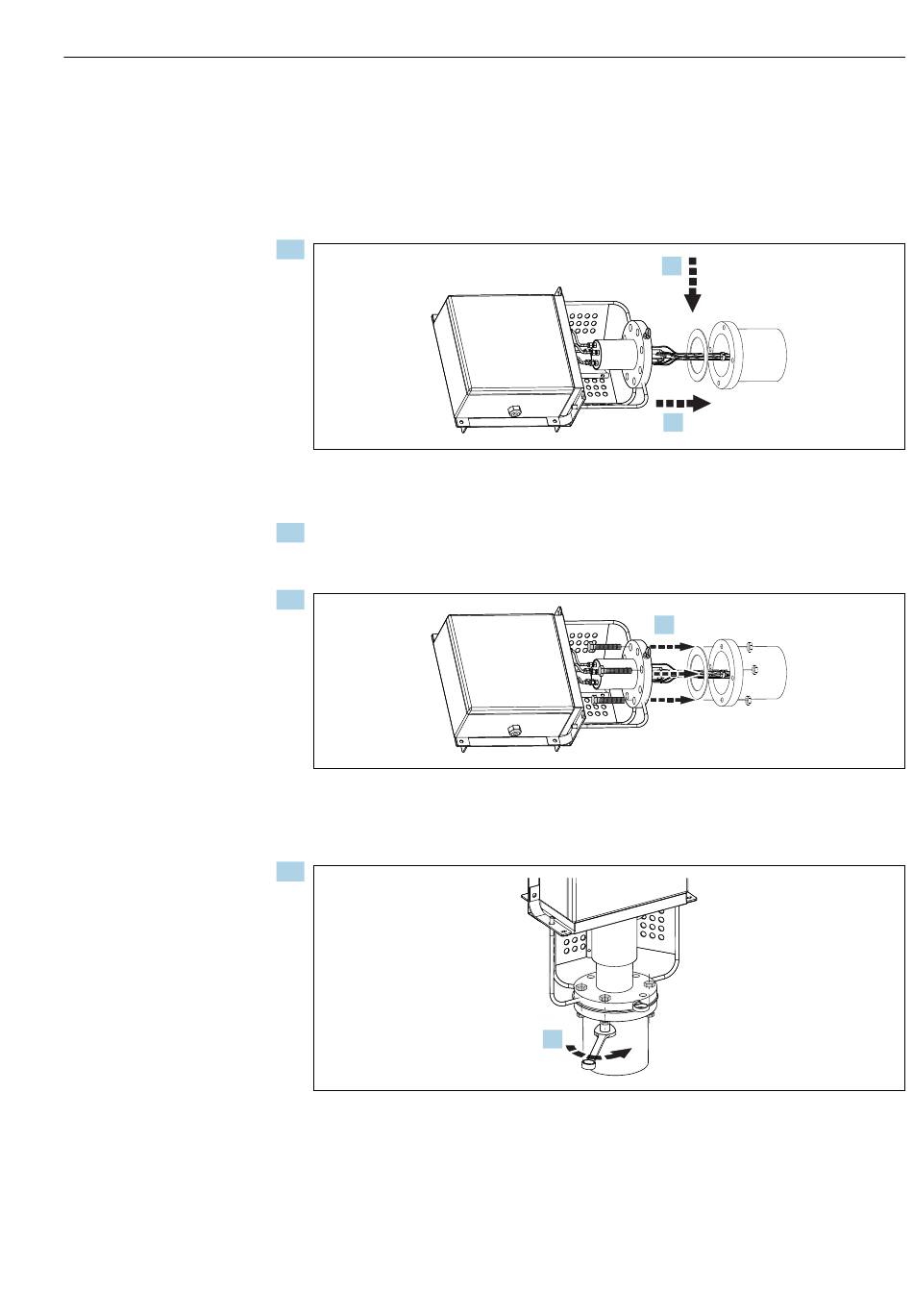

Montage
1.
Dichtring zwischen den geflanschten Stutzen und den Flansch des Gerätes setzen
(zunächst prüfen, ob die Dichtungssitze auf den Flanschen sauber sind).
2. Gerät an den Stutzen heranführen und Messelementbündel in den Stutzen einführen.
Darauf achten, dass sich die Thermoelementsonden nicht miteinander verheddern
oder sich verformen und das Seilsystem nicht verdreht wird.
3.
Schrauben ein Stück in die dafür vorgesehenen Bohrlöcher auf dem Flansch einfüh-
ren und mit den Muttern leicht anziehen. Hierzu einen geeigneten Schraubenschlüs-
sel verwenden - noch nicht vollständig festziehen.
4.
Schrauben nun ganz in die Bohrlöcher auf dem Flansch einführen und mit einem
passenden Werkzeug über Kreuz festziehen (d. h. kontrolliertes Festziehen nach gel-
tenden Standards).
1.
2.
3.
4.
Montage
A0038308
A0038309
A0038310
13
