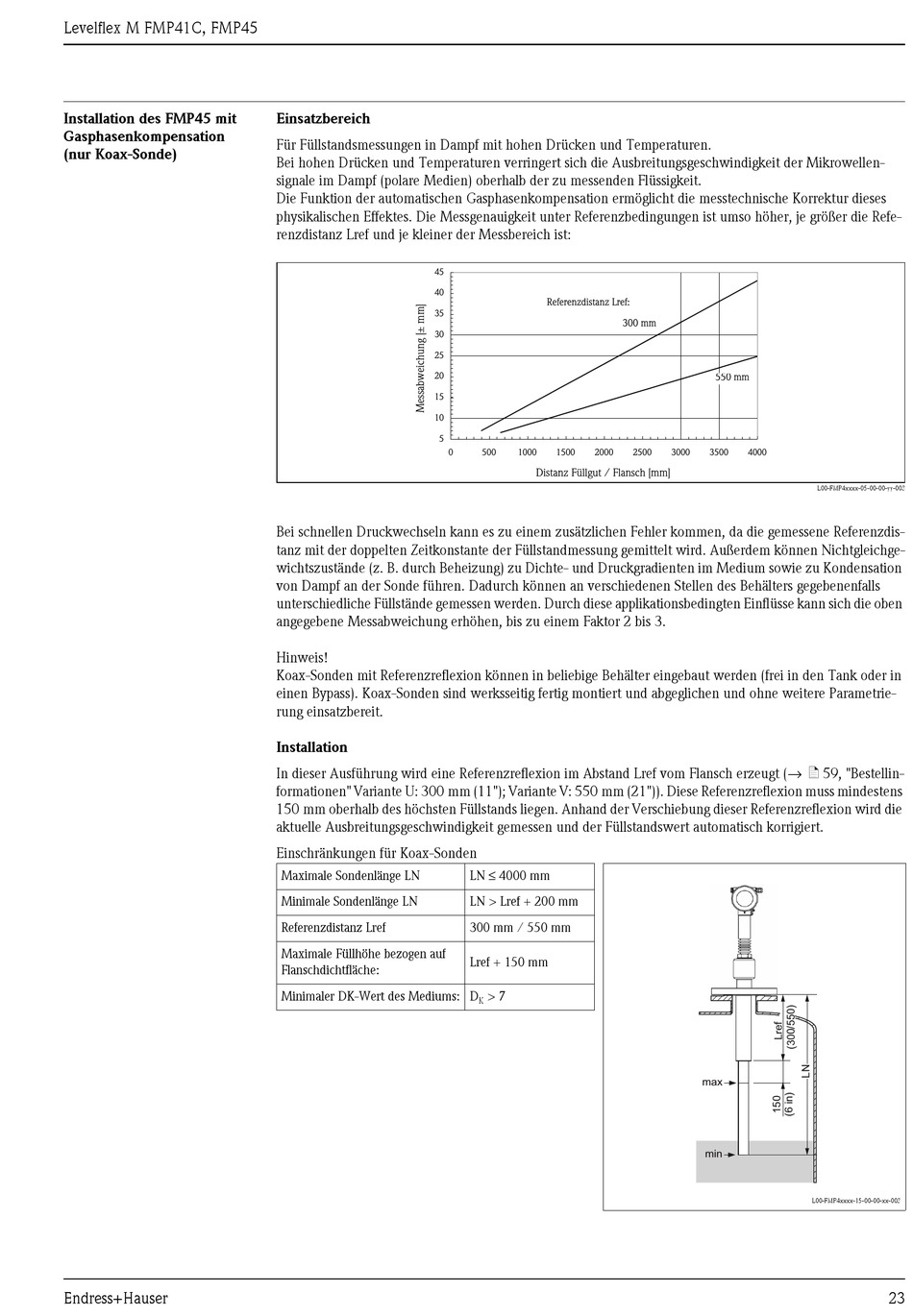

Levelflex M FMP41C, FMP45
Installation des FMP45 mit
Gasphasenkompensation
(nur Koax-Sonde)
Endress+Hauser
Einsatzbereich
Für Füllstandsmessungen in Dampf mit hohen Drücken und Temperaturen.
Bei hohen Drücken und Temperaturen verringert sich die Ausbreitungsgeschwindigkeit der Mikrowellen-
signale im Dampf (polare Medien) oberhalb der zu messenden Flüssigkeit.
Die Funktion der automatischen Gasphasenkompensation ermöglicht die messtechnische Korrektur dieses
physikalischen Effektes. Die Messgenauigkeit unter Referenzbedingungen ist umso höher, je größer die Refe-
renzdistanz Lref und je kleiner der Messbereich ist:
45
40
35
30
25
20
15
10
5
0
Bei schnellen Druckwechseln kann es zu einem zusätzlichen Fehler kommen, da die gemessene Referenzdis-
tanz mit der doppelten Zeitkonstante der Füllstandmessung gemittelt wird. Außerdem können Nichtgleichge-
wichtszustände (z. B. durch Beheizung) zu Dichte- und Druckgradienten im Medium sowie zu Kondensation
von Dampf an der Sonde führen. Dadurch können an verschiedenen Stellen des Behälters gegebenenfalls
unterschiedliche Füllstände gemessen werden. Durch diese applikationsbedingten Einflüsse kann sich die oben
angegebene Messabweichung erhöhen, bis zu einem Faktor 2 bis 3.
Hinweis!
Koax-Sonden mit Referenzreflexion können in beliebige Behälter eingebaut werden (frei in den Tank oder in
einen Bypass). Koax-Sonden sind werksseitig fertig montiert und abgeglichen und ohne weitere Parametrie-
rung einsatzbereit.
Installation
In dieser Ausführung wird eine Referenzreflexion im Abstand Lref vom Flansch erzeugt (→ ä 59, "Bestellin-
formationen" Variante U: 300 mm (11"); Variante V: 550 mm (21")). Diese Referenzreflexion muss mindestens
150 mm oberhalb des höchsten Füllstands liegen. Anhand der Verschiebung dieser Referenzreflexion wird die
aktuelle Ausbreitungsgeschwindigkeit gemessen und der Füllstandswert automatisch korrigiert.
Einschränkungen für Koax-Sonden
Maximale Sondenlänge LN
Minimale Sondenlänge LN
Referenzdistanz Lref
Maximale Füllhöhe bezogen auf
Flanschdichtfläche:
Minimaler DK-Wert des Mediums: D
Referenzdistanz Lref:
300 mm
500 1000 1500 2000 2500
Distanz Füllgut / Flansch [mm]
LN ≤ 4000 mm
LN > Lref + 200 mm
300 mm / 550 mm
Lref + 150 mm
> 7
K
550 mm
3000 3500 4000
L00-FMP4xxxx-05-00-00-yy-003
max
min
L00-FMP4xxxx-15-00-00-xx-003
23
