Systemintegration Über Foundation Fieldbus - Endress+Hauser Levelflex M FMP41C Technische Information

Levelflex M FMP41C, FMP45
Endress+Hauser

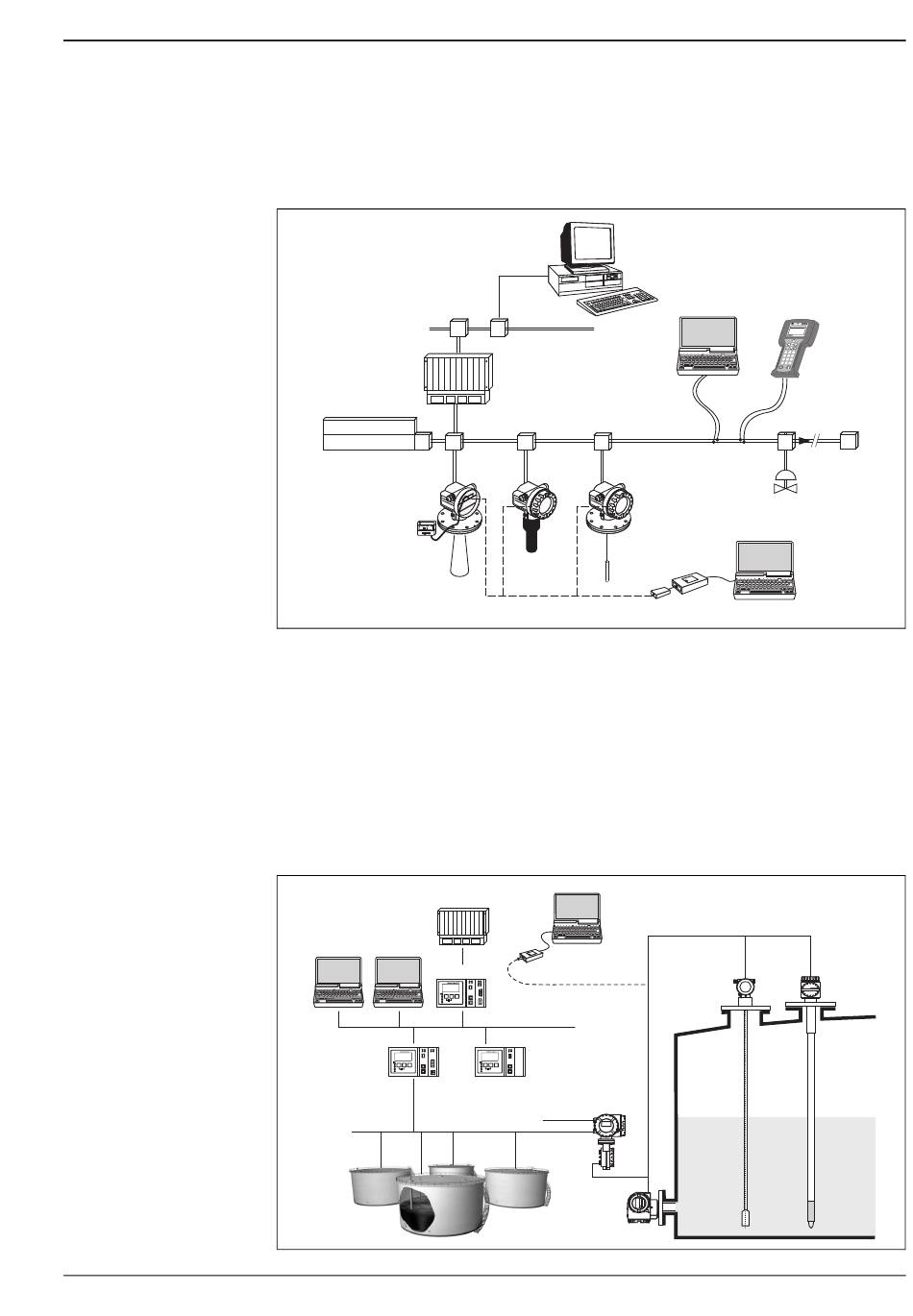

Systemintegration über FOUNDATION Fieldbus
Max. 32 Messumformer (Standard, Ex em oder Ex d) können am Bus angeschlossen werden. In der Zünd-
schutzart Ex ia IIC: Die max. Anzahl der Messumformer richtet sich nach den einschlägigen Regeln und Nor-
men für die Zusammenschaltung eigensicherer Stromkreise (EN 60079-14, Nachweis der Eigensicherheit).
Es ist sowohl Vor-Ort- als auch Fernbedienung möglich. Die komplette Messeinrichtung besteht aus:
SPS
PLC
API
power supply
power conditioner
T
Anzeige- und
Bedienmodul
ENDRESS + HAUSER
%
– + E
Micropilot M
Einbindung in das Tank Gauging System
Der Endress+Hauser Tank Side Monitor NRF590 verfügt über integrierte Kommunikationsfunktionen für
Standorte mit mehreren Tanks, wobei sich jeweils ein oder mehrere Sensoren am Tank befinden können, z. B.
Radar-, Punkt- oder Durchschnittstemperatursensor, kapazitive Sonden zur Wassererkennung und/oder
Drucksensor. Die Mehrprotokollfähigkeit des Tank Side Monitor sorgt dafür, dass dieser mit praktisch allen
dem Industriestandard entsprechenden Tankeichprotokollen zusammenarbeiten kann. Die optionale
Anschlussmöglichkeit für 4...20 mA-Sensoren, digitale Ein-/Ausgänge und analoge Ausgänge vereinfacht die
vollständige Integration aller Sensoren am Tank. Der Einsatz des bewährten Konzepts des eigensicheren
HART-Busses für alle Sensoren am Tank ermöglicht äußerst niedrige Verkabelungskosten und gewährleistet
gleichzeitig ein Maximum an Sicherheit, Zuverlässigkeit und Datenverfügbarkeit.
Prozessleitsystem
Tankvision
Arbeitsplatz
Host Link
NXA820
NXA820
Tank
Scanner
ControlCare
DeltaV
...
Ethernet
FF link
FOUNDATION Fieldbus
Levelflex M
Prosonic M
Commubox FXA291 mit
ToF Adapter FXA291
FieldCare
Commubox
FXA195
HART
2-Draht
TCP/IP
NXA820
Data
Concentrator
Tank Side
Monitor
Versorgungsspannung:
16...253 VAC
Druck
z. B.
NI-FBUS
Field Communicator
Konfigurator
375, 475
df das. dsdmdm df das. dsdmdm asdas fa asdas fa
asas la. asas la.
DELTABAR: * * * * * * * * DELTABAR: * * * * * * * *
ONLINE ONLINE
1 QUICK SETUP 1 QUICK SETUP
2 OPERATING MENU 2 OPERATING MENU
3 PV 3 PV 352 mbar 352 mbar
4 SV 4 SV 0 °C 0 °C
HELP HELP SAVE SAVE
9 9 6 6
Page Page
Up Up
Bksp Bksp Delete Delete
Page Page
On On
# % & # % & A B C A B C D E F D E F
1 1 2 2 3 3
Copy Copy Paste Paste Hot Key Hot Key
G H I G H I J K L J K L M N O M N O
4 4 5 5 6 6
Insert Insert + Hot Key + Hot Key
P Q R S P Q R S T U V T U V W X Y Z W X Y Z
7 7 8 8 9 9
, ( ) ' , ( ) ' _ < > _ < > + * / + * /
. . 0 0 - -
375 375
FIELD COMMUNICATOR FIELD COMMUNICATOR
T
Weitere
Funktionen
(Ventile etc.)
FieldCare
L00-FMxxxxxx-14-00-06-de-011
Levelflex M Prothermo
L00-FMPxxxxx-14-00-06-de-004
9
