6.2.4

FMP54 mit Gasphasenkompensation: Sondenstab montieren

Dieser Abschnitt gilt nur für FMP54 mit Gasphasenkompensation (Produktstruktur:
Merkmal 540 "Anwendungspakete", Option EF oder EG)
Koax-Sonden
Koax-Sonden mit Referenzreflexion werden fertig montiert und abgeglichen geliefert. Sie
sind nach dem Einbau ohne weitere Parametrierung einsatzbereit.
Stabsonden
Stabsonden mit Referenzreflexion werden mit demontiertem Sondenstab geliefert. Vor
dem Einbau ist der Sondenstab wie folgt zu montieren:

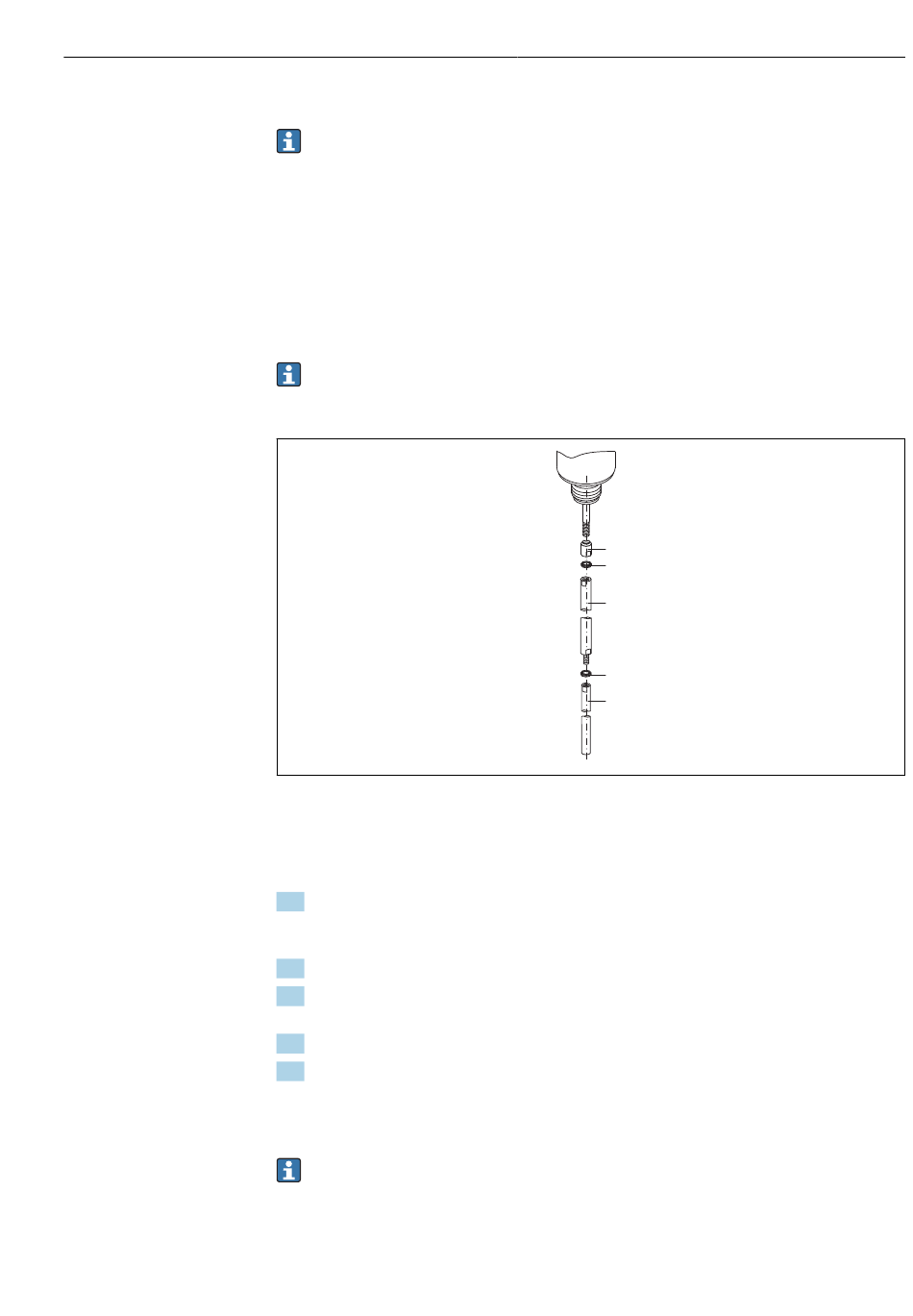

Die Verbindung der einzelnen Stabsegmente wird durch die beiliegenden Nord-Lock-
Scheiben gesichert. Die paarweise verklebten Scheiben so einsetzen, dass die innenlie-
genden Keilflächen aufeinanderliegen.
1 Gewindehülse
2 Nord-Lock-Scheiben
3 Sondenstab; größerer Durchmersser
4 Sondenstab; größerer Durchmersser
1. Gewindehülse bis zum Anschlag auf das Anschlussgewinde (M10×1) der Durchfüh-
rung schrauben. Dabei auf richtige Ausrichtung achten (Fase in Richtung Durchfüh-
rung).
2. Nord-Lock-Scheiben auf das Anschlussgewinde schieben.
3. Den Sondenstab mit dem größeren Durchmesser auf das Anschlussgewinde handfest
schrauben.
4. Das zweite Paar Nord-Lock-Scheiben auf den Gewindebolzen schieben.
5. Den Sondenstab mit dem kleineren Durchmesser auf den Gewindebolzen schrauben,
an der Gewindehülse mit einem Maulschlüssel SW14 gegenhalten und an den
Schlüsselflächen des Sondenstabs mit einem Maulschlüssel SW14 festziehen. Dreh-
moment 15 Nm.
Nach dem Einbau einer Stabsonde im Schwallrohr oder Bezugsgefäß (Bypass) muss
die Einstellung der Referenzdistanz im drucklosen Zustand kontrolliert und gegebe-
nenfalls korrigiert werden.
1
2
3
2
5
Montage
A0014545
