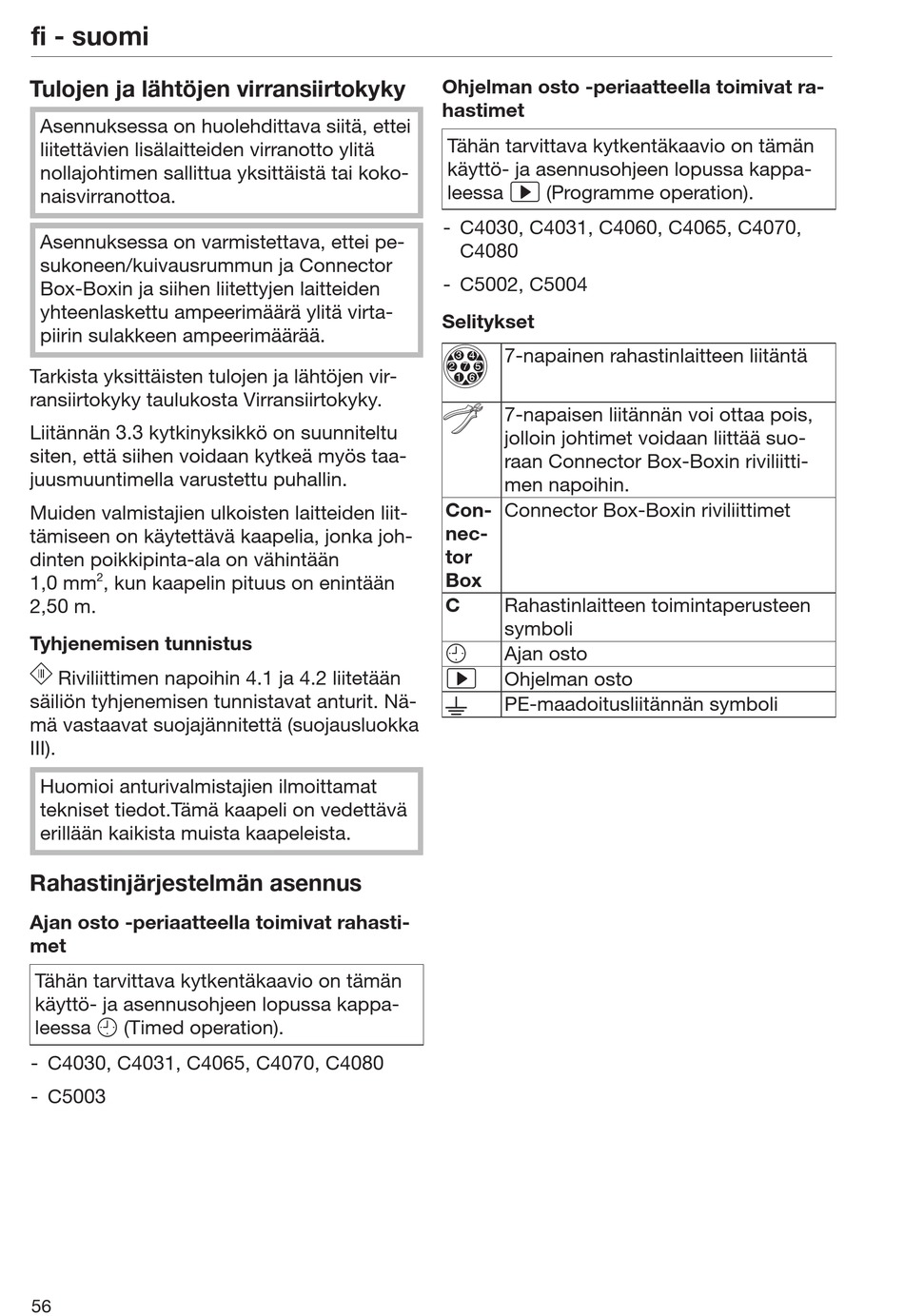

fi - suomi
Tulojen ja lähtöjen virransiirtokyky
Asennuksessa on huolehdittava siitä, ettei
liitettävien lisälaitteiden virranotto ylitä
nollajohtimen sallittua yksittäistä tai koko-
naisvirranottoa.
Asennuksessa on varmistettava, ettei pe-
sukoneen/kuivausrummun ja Connector
Box-Boxin ja siihen liitettyjen laitteiden
yhteenlaskettu ampeerimäärä ylitä virta-
piirin sulakkeen ampeerimäärää.
Tarkista yksittäisten tulojen ja lähtöjen vir-
ransiirtokyky taulukosta Virransiirtokyky.
Liitännän 3.3 kytkinyksikkö on suunniteltu
siten, että siihen voidaan kytkeä myös taa-
juusmuuntimella varustettu puhallin.
Muiden valmistajien ulkoisten laitteiden liit-
tämiseen on käytettävä kaapelia, jonka joh-
dinten poikkipinta-ala on vähintään
2
1,0 mm , kun kaapelin pituus on enintään
2,50 m.
Tyhjenemisen tunnistus
Riviliittimen napoihin 4.1 ja 4.2 liitetään
säiliön tyhjenemisen tunnistavat anturit. Nä-
mä vastaavat suojajännitettä (suojausluokka
III).
Huomioi anturivalmistajien ilmoittamat
tekniset tiedot.Tämä kaapeli on vedettävä
erillään kaikista muista kaapeleista.
Rahastinjärjestelmän asennus
Ajan osto -periaatteella toimivat rahasti-
met
Tähän tarvittava kytkentäkaavio on tämän
käyttö- ja asennusohjeen lopussa kappa-
leessa  (Timed operation).
- C4030, C4031, C4065, C4070, C4080
- C5003
56
Ohjelman osto -periaatteella toimivat ra-
hastimet
Tähän tarvittava kytkentäkaavio on tämän
käyttö- ja asennusohjeen lopussa kappa-
leessa  (Programme operation).
- C4030, C4031, C4060, C4065, C4070,
C4080
- C5002, C5004
Selitykset
7-napainen rahastinlaitteen liitäntä
3 4
2 7 5
1 6
7-napaisen liitännän voi ottaa pois,
jolloin johtimet voidaan liittää suo-
raan Connector Box-Boxin riviliitti-
men napoihin.
Con- Connector Box-Boxin riviliittimet
nec-
tor
Box
C Rahastinlaitteen toimintaperusteen
symboli

Ajan osto

Ohjelman osto

PE-maadoitusliitännän symboli
