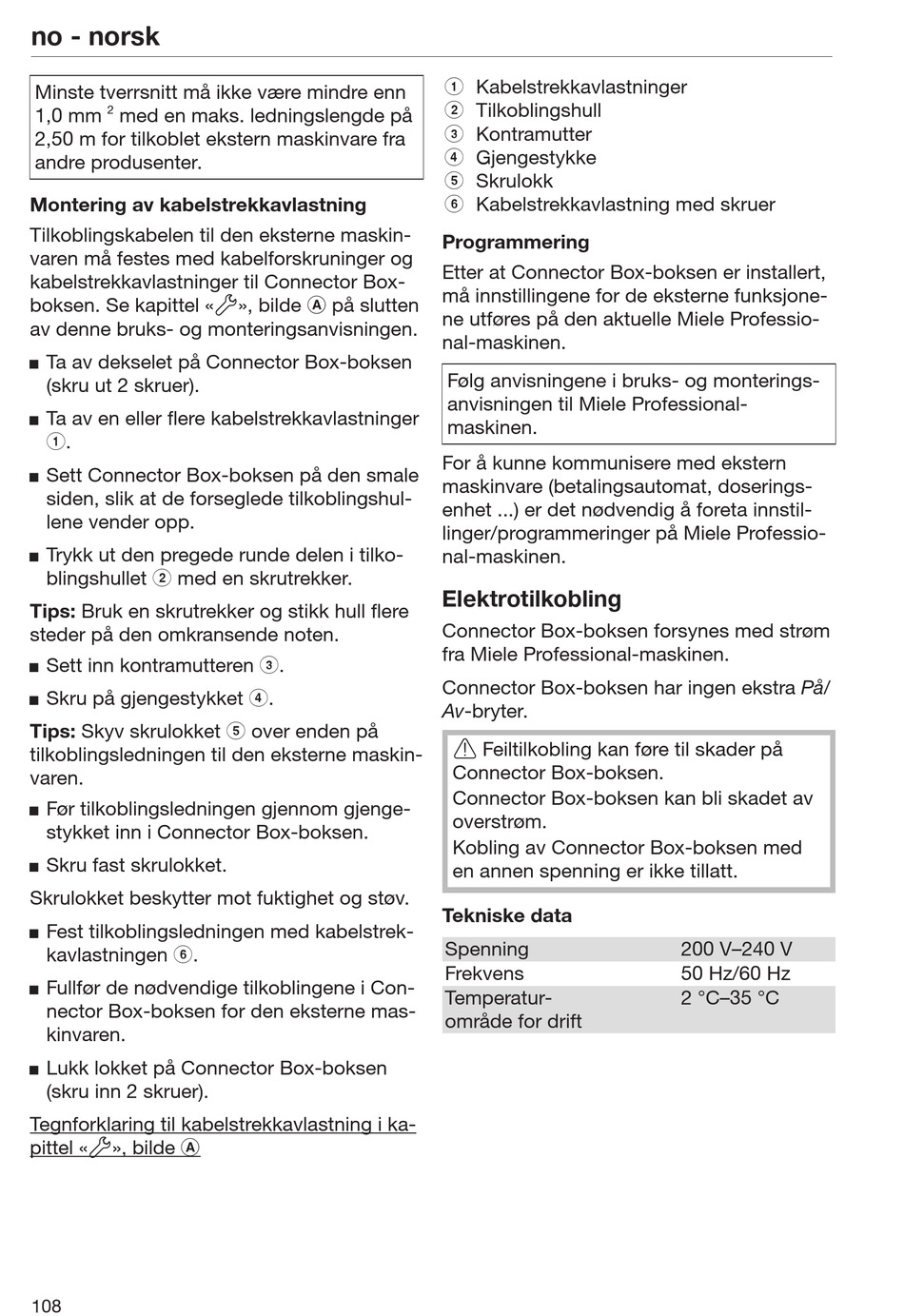

no - norsk
Minste tverrsnitt må ikke være mindre enn
2
1,0 mm med en maks. ledningslengde på
2,50 m for tilkoblet ekstern maskinvare fra
andre produsenter.
Montering av kabelstrekkavlastning
Tilkoblingskabelen til den eksterne maskin-
varen må festes med kabelforskruninger og
kabelstrekkavlastninger til Connector Box-
boksen. Se kapittel «», bilde  på slutten
av denne bruks- og monteringsanvisningen.
Ta av dekselet på Connector Box-boksen

(skru ut 2 skruer).
Ta av en eller flere kabelstrekkavlastninger

a.
Sett Connector Box-boksen på den smale

siden, slik at de forseglede tilkoblingshul-
lene vender opp.
Trykk ut den pregede runde delen i tilko-

blingshullet b med en skrutrekker.
Tips: Bruk en skrutrekker og stikk hull flere
steder på den omkransende noten.
Sett inn kontramutteren c.

Skru på gjengestykket d.

Tips: Skyv skrulokket e over enden på
tilkoblingsledningen til den eksterne maskin-
varen.
Før tilkoblingsledningen gjennom gjenge-

stykket inn i Connector Box-boksen.
Skru fast skrulokket.

Skrulokket beskytter mot fuktighet og støv.
Fest tilkoblingsledningen med kabelstrek-

kavlastningen f.
Fullfør de nødvendige tilkoblingene i Con-

nector Box-boksen for den eksterne mas-
kinvaren.
Lukk lokket på Connector Box-boksen

(skru inn 2 skruer).
Tegnforklaring til kabelstrekkavlastning i ka-
pittel «», bilde 
108
a Kabelstrekkavlastninger
b Tilkoblingshull
c Kontramutter
d Gjengestykke
e Skrulokk
f Kabelstrekkavlastning med skruer
Programmering
Etter at Connector Box-boksen er installert,
må innstillingene for de eksterne funksjone-
ne utføres på den aktuelle Miele Professio-
nal-maskinen.
Følg anvisningene i bruks- og monterings-
anvisningen til Miele Professional-
maskinen.
For å kunne kommunisere med ekstern
maskinvare (betalingsautomat, doserings-
enhet ...) er det nødvendig å foreta innstil-
linger/programmeringer på Miele Professio-
nal-maskinen.

Elektrotilkobling

Connector Box-boksen forsynes med strøm
fra Miele Professional-maskinen.
Connector Box-boksen har ingen ekstra På/
Av-bryter.
 Feiltilkobling kan føre til skader på
Connector Box-boksen.
Connector Box-boksen kan bli skadet av
overstrøm.
Kobling av Connector Box-boksen med
en annen spenning er ikke tillatt.
Tekniske data
Spenning
Frekvens
Temperatur-
område for drift
200 V–240 V
50 Hz/60 Hz
2 °C–35 °C
