nl - Nederlands

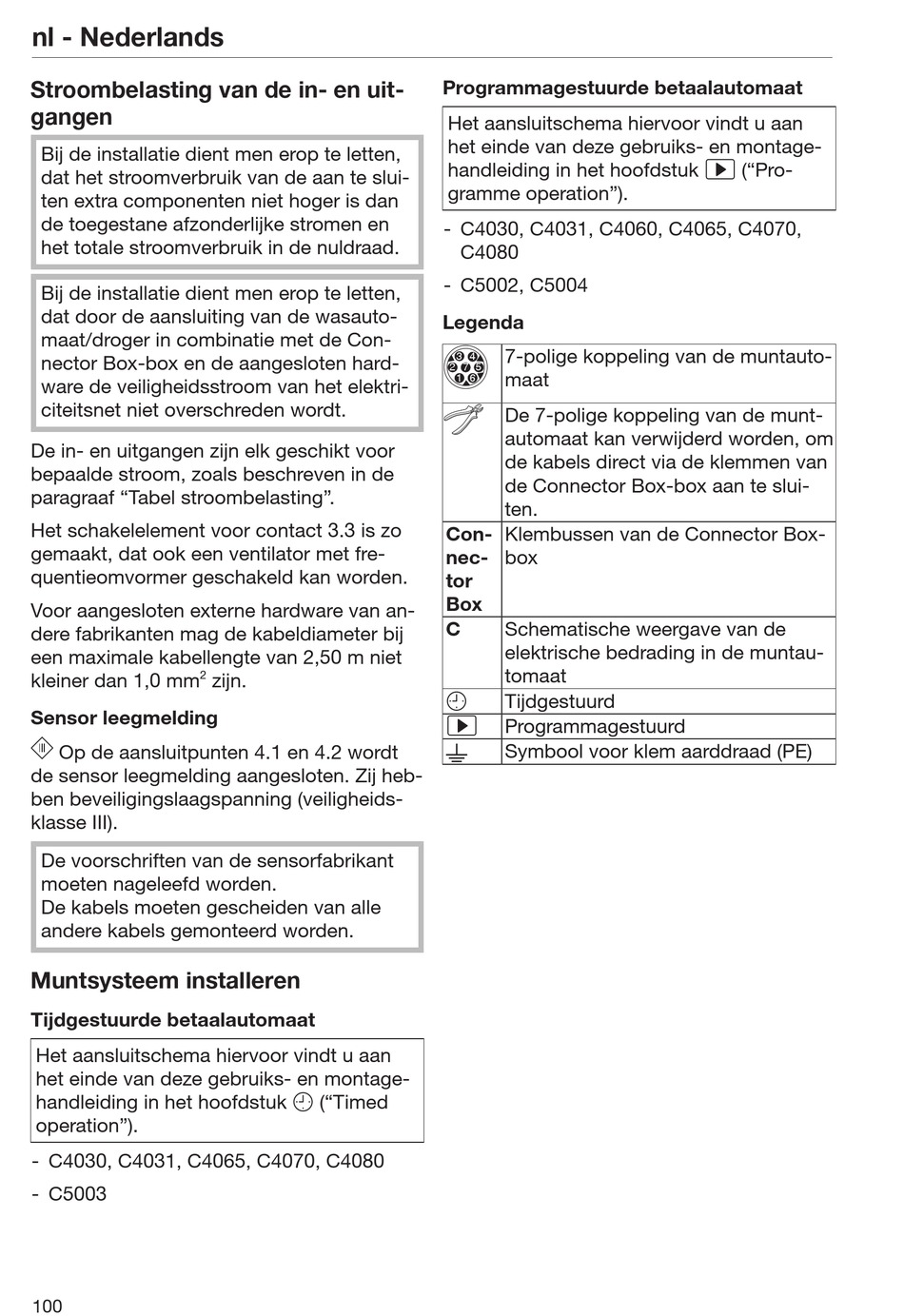

Stroombelasting van de in- en uit-
gangen
Bij de installatie dient men erop te letten,
dat het stroomverbruik van de aan te slui-
ten extra componenten niet hoger is dan
de toegestane afzonderlijke stromen en
het totale stroomverbruik in de nuldraad.
Bij de installatie dient men erop te letten,
dat door de aansluiting van de wasauto-
maat/droger in combinatie met de Con-
nector Box-box en de aangesloten hard-
ware de veiligheidsstroom van het elektri-
citeitsnet niet overschreden wordt.
De in- en uitgangen zijn elk geschikt voor
bepaalde stroom, zoals beschreven in de
paragraaf "Tabel stroombelasting".
Het schakelelement voor contact 3.3 is zo
gemaakt, dat ook een ventilator met fre-
quentieomvormer geschakeld kan worden.
Voor aangesloten externe hardware van an-
dere fabrikanten mag de kabeldiameter bij
een maximale kabellengte van 2,50 m niet
2
kleiner dan 1,0 mm
Sensor leegmelding
Op de aansluitpunten 4.1 en 4.2 wordt
de sensor leegmelding aangesloten. Zij heb-
ben beveiligingslaagspanning (veiligheids-
klasse III).
De voorschriften van de sensorfabrikant
moeten nageleefd worden.
De kabels moeten gescheiden van alle
andere kabels gemonteerd worden.

Muntsysteem installeren

Tijdgestuurde betaalautomaat
Het aansluitschema hiervoor vindt u aan
het einde van deze gebruiks- en montage-
handleiding in het hoofdstuk  ("Timed
operation").
- C4030, C4031, C4065, C4070, C4080
- C5003
100
zijn.
Programmagestuurde betaalautomaat
Het aansluitschema hiervoor vindt u aan
het einde van deze gebruiks- en montage-
handleiding in het hoofdstuk  ("Pro-
gramme operation").
- C4030, C4031, C4060, C4065, C4070,
C4080
- C5002, C5004
Legenda
7-polige koppeling van de muntauto-
3 4
2 7 5
1 6
maat
De 7-polige koppeling van de munt-
automaat kan verwijderd worden, om
de kabels direct via de klemmen van
de Connector Box-box aan te slui-
ten.
Con- Klembussen van de Connector Box-
nec- box
tor
Box
C Schematische weergave van de
elektrische bedrading in de muntau-
tomaat
 Tijdgestuurd

Programmagestuurd

Symbool voor klem aarddraad (PE)
