WelcomeEye Connect 2
DES9901VDP - 531036
WelcomeEye Touch
DES9700VDP - 531001
FR - Notice téléchargeable sur philips.com
GB - Downloadable instructions at phillips.com
D - Anleitung kann auf philips.com heruntergeladen werden
NL - De handleiding kan gedownload worden op philips.com
PL - Instrukcja do pobrania na philips.com
IT- Il manuale è disponibile anche su www.philips.com.
ES - Manual que puede descargar en philips.com
PT - Manual de instruções disponível no site philips.com
04/2020
V1
Scan me
to find out about our
products
Scannen Sie mich
und entdecken Sie unsere
Produkte
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Philips WelcomeEye Connect 2 DES9901VDP 531036
Inhaltszusammenfassung für Philips WelcomeEye Connect 2 DES9901VDP 531036
- Seite 1 FR - Notice téléchargeable sur philips.com GB - Downloadable instructions at phillips.com D - Anleitung kann auf philips.com heruntergeladen werden NL - De handleiding kan gedownload worden op philips.com PL - Instrukcja do pobrania na philips.com IT- Il manuale è disponibile anche su www.philips.com.
- Seite 2 Abb. 1 (Master) DES 9900 VDP Wifi 2.4GHz 550mA Avidsen 19 avenue Marcel Dassault 37200 TOURS FRANCE DES 9901 VDP 120 m max DES 9901 VDP 1 2 3 4 DES 9901 VDP Avidsen 19 avenue Marcel Dassault 37200 TOURS FRANCE 110mA RFID 125kHz...
- Seite 3 Abb. 2 Made in P.R.C Made in P.R.C Made in P.R.C Made in P.R.C Made in P.R.C WelcomeEye Connect 2 / Touch / 04/20...
- Seite 4 Abb. 3 Made in P.R.C Made in P.R.C Made in P.R.C Made in P.R.C Made in P.R.C Made in P.R.C Made in P.R.C Made in P.R.C WelcomeEye Connect 2 / Touch / 04/20...
-
Seite 5: Inhaltsverzeichnis
INHALT SICHERHEITSANWEISUNGEN ............S. 2 INHALT DES SETS ................S. 2 ALLGEMEINES ...................S. 3 NOMENKLATUR ................S. 3 INSTALLATION DES PRODUKTS ...........S. 5 1. Verkabelung 2. Parametrierung der Sprechanlage 3. Installation des Haupt- oder Zusatzmonitors 4. Installation der Haupt- oder Nebentürsprechanlage 5. Installation einer Kamera (optional) OBERFLÄCHE DES MONITORS ............S. -
Seite 6: Sicherheitsanweisungen
1. SICHERHEITSANWEISUNGEN Wichtig! • Bitte lesen Sie das Bedienungshandbuch vor der Installation oder der Verwendung dieses Gerätes aufmerksam durch. • Wenn Sie dieses Gerät für Drittpersonen installieren, denken Sie bitte daran, dem Endanwender das Handbuch oder eine Kopie davon zu geben. Warnhinweis: •... -
Seite 7: Allgemeines
3. ALLGEMEINES Diese Video-Türsprechanlage besteht aus einer Antwortstation für den Innenraum mit taktilem Bildschirm und einer Außenanlage mit Gegensprechanlage und Kamera. Sie ermöglicht es Ihnen, den Besucher an der Tür nach dem Läuten zu sehen und mit ihm zu sprechen. Die Anlage ist einfach zu installieren, da nur 2 Drähte für sämtliche Funktionen (Klingelton, Video, Gegensprechanlage, Steuerungen des Türöffners und der automatischen Toröffnung) erforderlich sind. -
Seite 8: Weiße Led (Nachtsicht) Mikrofon

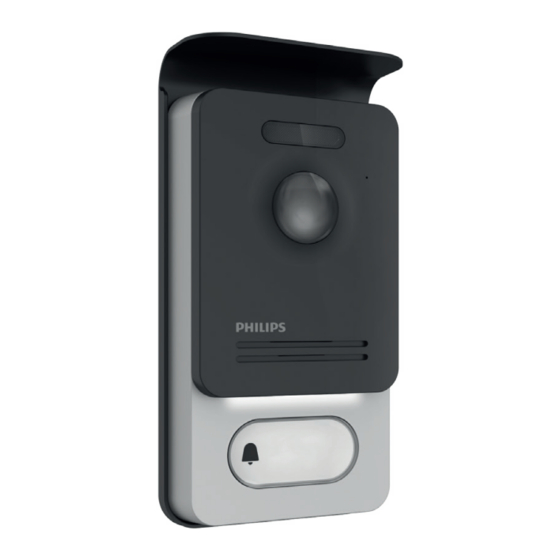

Türsprechanlage: Weiße LED (Nachtsicht) Dämmerungssensor Mikrofon Kameraobjektiv Lautsprecher Beleuchtung des Namensfelds Ruftaste, Namensfeld und RFID Sensor DES 9901 VDP Schraube zum Diebstahlschutz 1 2 3 4 Programmierschalter Rückstelltaste für RFID Lautstärkeregler für DES 9901 VDP den Lautsprecher DES 9901 VDP 1 2 3 4 1 2 3 4 DES 9901 VDP... -
Seite 9: Installation Des Produkts
5. INSTALLATION DES PRODUKTS Wichtige Empfehlungen und Hinweise: - Damit Sie Ihre Türsprechanlage optimal nutzen können, empfehlen wir Ihnen, sie vor der endgültigen Installation einzustellen (RFID, Familienmodus 1 oder 2, 1 oder 2 Außenanlagen, Lautsprecherlautstärke). Hierzu kann eine Verkabelung am Tisch notwendig sein, um zu prüfen, ob die Einstellungen korrekt durchgeführt wurden. -
Seite 10: Parametrierung Der Sprechanlage
- Die Öffnen-Funktion ist nur dann verfügbar, wenn auch das Videobild der Türsprechanlage verfügbar ist. 2. Parametrierung der Sprechanlage (siehe Abb. 1, Abb. 2 oder Abb. 3) a. Einstellung der Nummer der Sprechanlage: Schalter 2 auf Sprechanlage Nr. 1 nach links stellen und auf Sprechanlage Nr. 2 nach rechts stellen. -
Seite 11: Installation Des Haupt- Oder Zusatzmonitors
2. Einen bereits hinzugefügten Benutzer-Tag (grau) am Gerät entlangführen. Ein kurzer Piepton bestätigt die Aufhebung der Programmierung für alle Benutzer-Tags. 5) Gebrauch der Tags: Zum Öffnen Ihres elektrischen Türöffners führen Sie Ihren zuvor programmierten Benutzer- Tag (grau) schnell an dem RFID-Sensor entlang. Ein kurzer Piepton zeigt das Öffnen des elektrischen Türöffners an. -
Seite 12: Installation Der Haupt- Oder Zusatztürsprechanlage
Monitors etwa 1,60 m über dem Boden befindet. 2 – Ermitteln Sie die Positionen der Bohrungen mithilfe der Bohrschablone. 3 – Löcher bohren. 4 – Verwenden Sie geeignete Dübel (die mitgelieferten Dübel sind für Mauern aus Vollmaterial geeignet). 5 – Bringen Sie die Wandhalterung an. 6 –... -
Seite 13: Installation Einer Kamera (Optional)
1 - Schraube der Diebstahlsicherung unter der Türsprechanlage entfernen. 2 - Kippen Sie die Frontseite Türsprechanlage nach vorne. 3 - Das Objektiv der Türsprechanlage ist etwa 1,60 m über dem Boden zu platzieren. 4 - Markierungen anzeichnen. 5 – Löcher bohren. 6 –... -
Seite 14: Monitoring-Funktion Und Anrufannahme
A. Monitoring-Funktion und Anrufannahme B. Gegensprechfunktion C. Einstellungen D. Fotoalbum E. Videoalbum : zeigt an, dass die Funktion automatischer Anrufbeantworter aktiviert ist. : zeigt an, dass der Stummschaltmodus aktiviert ist. : zeigt an, dass der Speicher voll ist. Die ältesten Fotos/Videos werden nun durch die neuen Aufzeichnungen ersetzt. - Seite 15 1. Bewegungsspeicher-Funktion a: Besucheraufnahme per Foto. b: Besucheraufnahme per Video (eine in die Kamera eingeführte, formatierte microSD- Karte ist erforderlich). c: Deaktivierung der Bewegungsspeicher-Funktion. 2. Konfiguration Videoaufzeichnungen (verfügbar, wenn der Videomodus ausgewählt wurde) Die Länge der Videoaufzeichnung (10, 20 oder 30 Sek.) bei Anruf in Abwesenheit oder Monitoring wählen (Achtung: Funktion ohne microSD-Karte inaktiv bei WelcomeEye Touch.
- Seite 16 5. Anrufbeantworter-Funktion (nur bei WelcomeEye Connect 2; verfügbar, wenn der Videomodus ausgewählt wurde) Diese Funktion ermöglicht es, eine Sprachnachricht aufzuzeichnen, die wiedergegeben wird, wenn niemand den Anruf entgegennimmt. Es ist erforderlich, die Videoaufzeichnung bei Anrufen einzustellen, um diese Funktion zu aktivieren. a: Ermöglicht die Aktivierung Deaktivierung der Sprachnachricht-Funktion.
- Seite 17 8: Bildeinstellung Einstellung von Helligkeit, Kontrast und Farbe des Bildes. 9: WLan-Netz-Management (nur bei WelcomeEye Connect 2) a: Aktivierung („On“) oder Deaktivierung („Off“) des WLan-Netzes. b: Wahl des WLan-Netzes c: Konfiguration der Zeit zwischen dem Klingeln des Besuchers und des Versands der Benachrichtigung an das Smartphone.
-
Seite 18: Fotoalbum
D. Fotoalbum Ermöglicht den Zugriff auf das Album mit den aufgezeichneten Fotos. Die Zahl im roten Kreis gibt die Anzahl der nicht wiedergegebenen Fotos an. : Datum und Uhrzeit der Fotoaufnahme. Darauf klicken, um das Foto anzuzeigen. : Ermöglicht das Löschen eines oder mehrere Bilder. Auf den Papierkorb klicken, um die zu löschenden Fotos auszuwählen, dann erneut auf den Papierkorb klicken, um sie zu löschen. -
Seite 19: Smartphone-App
- Es genügt, den Bildschirm zu berühren, um den Standby-Modus zu verlassen. 8. SMARTPHONE-APP Einen Monitor mit dem WLan-Netz verbinden 1. Laden Sie die App Philips WelcomeEye auf Ihrem Smartphone herunter. Über den Apple store oder den Play store 2. Gehen Sie auf dem Monitor auf... - Seite 20 Hinweis: Falls das Symbol nicht in der zweiten Zeile erscheint, setzen Sie das WLan per Klick auf zurück und warten Sie, bis das Symbol erscheint (ca. 30 s.). Vorgehen zu erleichtern, vergewissern Sie sich, dass Ihr Handy mit dem 2,4-GHz-WLan-Netzwerk verbunden ist, über das der Monitor verbunden werden soll. 4.
- Seite 21 Scannen Sie den QR-Code Ihrer Video-Gegensprechanlage. Gehen Sie dabei wie auf der vorherigen Seite beschrieben vor. Das WLan-Netzwerk, mit dem Ihr Handy verbunden ist, wird angezeigt. Wenn Sie es ändern möchten, klicken Sie auf „changer de Wifi“ (WLan ändern). Falls kein Netzwerk angezeigt wird, ist Ihr Handy sicher mit einem 3G-/4G-Netz verbunden.
- Seite 22 Sie über die App Ihren elektrischen Türöffner betätigen oder das Tor öffnen wollen. Ein Smartphone zu einer verbundenen Video-Gegensprechanlage hinzufügen 1. Laden Sie die App Philips WelcomeEye über den Apple store oder den Play store auf Ihr Smartphone herunter Achtung: Entfernen Sie den Modus intelligentes Netz des WLan vom Smartphone, wenn er aktiviert ist.
- Seite 23 3. Klicken Sie auf „appareil connecté au réseau“ (mit dem Netzwerk verbundenes Gerät), dann auf „appareil connecté“ (verbundenes Gerät). Stellen Sie sicher, dass das Smartphone mit dem gleichen Netzwerk wie der Monitor verbunden ist. 4. Überlegen Sie sich einen Namen für Ihr Gerät und geben Sie ihn ein.
- Seite 24 Funktion der Oberfläche Gruppiert die verschiedenen Geräte und ermöglicht den Wechsel in den Monitoring-Modus. Ermöglicht das Hinzufügen eines Gerätes. Auf das Bild klicken, um den Monitoring-Modus zu starten. Ermöglicht die Verwaltung der Kameraparameter: Name, Passwort, WLan-Netzwerk, Senderanzahl und Alarm. Ton aktivieren/deaktivieren. Ein Video aufzeichnen.
- Seite 25 Link: Teilen Sie die Zugangsdaten Ihrer Video- Gegensprechanlage WelcomeEye Connect 2 mit befreundeten Personen und Ihrer Familie. • Bitten Sie die befreundete Person, die Philips- WelcomeEye-App herunterzuladen. • Teilen Sie den Link über den Instant-Messenger Ihrer Wahl, indem Sie auf ‘Partager (Teilen)’ klicken.
-
Seite 26: Technische Daten
5. Zum Löschen des Gerätes aus dem Konto. Ermöglicht das Löschen der Aufzeichnungen. Gruppiert die Aufzeichnungen. Ermöglicht die Bearbeitung der Fotos (löschen, sortieren, gruppieren). Gruppiert die aufgezeichneten Fotos. 9. TECHNISCHE DATEN Monitor: Art.-Nr.: 531038 (WelcomeEye Connect 2) Art.-Nr.: 538101 (WelcomeEye Connect) - 2 Kabel - 7-Zoll-Touchscreen - Auflösung 800 x 480... - Seite 27 - 900TVL C-MOS-Farbsensor - Blickwinkel 130°H, 90°V - Nachtsicht (weiße LEDs) - Steuerung Türöffner 12 V/1,1 A/1,5 s. - Steuerung Tor: Schaltvermögen 12 V/2 A - RFID (125kHz) IP44 - Betriebstemperatur: -20 °C / +50°C - Abmessungen: 168 (H) x 82 (B) x 38 (T) mm WelcomeEye-Anwendung (nur für WelcomeEye Connect und WelcomeEye Connect 2): - Android v4.4 oder höher - iOS 7 oder höher...
-
Seite 28: Zubehör
WelcomeEye TAG - DES 1000 ACI (Ref.: 531011)** * Für weitere Informationen siehe vollständige Anleitung von WelcomeEye Comfort/Compact auf der Website www.philips.com. ** Für weitere Informationen siehe vollständige Anleitung von WelcomeEye Connect 2/Touch auf der Website www.philips.com. 11. FAQ Panne Ursache Lösung... - Seite 29 • Die Türsprechanlage • Schalter- • Prüfen, ob die Türsprechanlage ist eingeschaltet, Konfiguration der nicht auf zwei Familien der Monitor klingelt Türsprechanlage programmiert ist. Erinnerung: jedoch nicht. eine Familie Schalter 2 auf ON, zwei Familien = Schalter 2 auf OFF. Daran denken, die Stromzufuhr für 5 s zu unterbrechen, damit neuen...
- Seite 30 • Der Zwei-Familien- • Konfiguration • Prüfen, ob die Türsprechanlage Modus funktioniert nicht auf zwei Familien nicht. programmiert ist. Erinnerung: eine Familie Schalter 2 auf ON, zwei Familien = Schalter 2 auf OFF. Daran denken, die Stromzufuhr für 5 s zu unterbrechen, damit neuen Einstellungen...
-
Seite 31: Zur Erinnerung
• Nach Einführung der • Die microSD-Karte • MicroSD-Karte entfernen, um zum microSD-Karte ist ein hat Priorität und internen Speicher zu gelangen. Zugang zu den Fotos gewährt keinen • Normaler Betrieb auf dem internen Zugriff auf den Speicher unmöglich. internen Speicher •... - Seite 32 • Der Türöffner oder • Der Türöffner bzw. das elektrische das elektrische Schloss, das Sie bestellen, muss Türschloss unbedingt einen mechanischen funktioniert nicht Speicher besitzen. Der Strom am Türöffner darf 1,1 A nicht überschreiten. • Dieser wird direkt an den Klemmen 7 und 8 auf der Rückseite der Türsprechanlage (ohne Beachtung der Polarität) angeschlossen.
-
Seite 33: Sicherheitsmaßnahmen
Important : veuillez conserver précieusement cette carte de garantie, ainsi que votre preuve d’achat. Philips und der Philips-Schild sind eingetragene Marken der Koninklijke Philips N.V. und werden unter Lizenz verwendet. Dieses Produkt wurde von AVIDSEN SAS hergestellt und wird unter der Verantwortung von AVIDSEN SAS vertrieben. AVIDSEN SAS ist der alleinige Garantiegeber für dieses Gerät. -
Seite 34: Hinweise Zu Fcc/Ce
Dieses Gerät wurde unter strengster Beachtung der Sicherheitsanweisungen hergestellt. Um diese Sicherheit zu wahren und die optimale Nutzung des Geräts zu gewährleisten, muss der Benutzer die Anweisungen und Warnhinweise in diesem Handbuch beachten. : Dieses Symbol weist auf die Gefahr eines Stromschlags oder eines Kurzschlusses hin. - Sie dürfen dieses Gerät nur mit einer Spannung zwischen 100-240 Volt und 50-60 Hertz verwendet werden. -
Seite 35: Konformitätserklärung
• Neuausrichtung oder Neuplatzierung der Empfangsantenne • Vergrößerung des Abstands zum Empfänger • Anschluss des Gerätes an einen vom Stromkreis des Empfängers getrennten Stromkreis 15. KONFORMITÄTSERKLÄRUNG Der Unterzeichnete, CFI-EXTEL, erklärt, dass das Funkgerät vom Typ WelcomeEye der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter folgender Internetadresse erhältlich: www.avidsen.com.
