SCHRITT 7 – Strebenmontage der Seitenwände
Im folgenden Bauabschnitt werden die Streben und die
Koppelstreben an den Seitenwänden, zusammen mit
den jeweils beiden Windverbänden montiert.
Achten Sie bitte darauf, dass bei den Modellen RUBIN 2
und RUBIN 3 noch keine Teilung der Seitenwandprofile
gegeben ist.
Im Unterschied zu den Abbildungen 1 und 2 wird bei
diesen Modellen keine Koppelstrebe verwendet,
sondern es werden an jeder Seite nur Seitenwandstre-
ben montiert - siehe Anbbildungen 3 und 4
1b

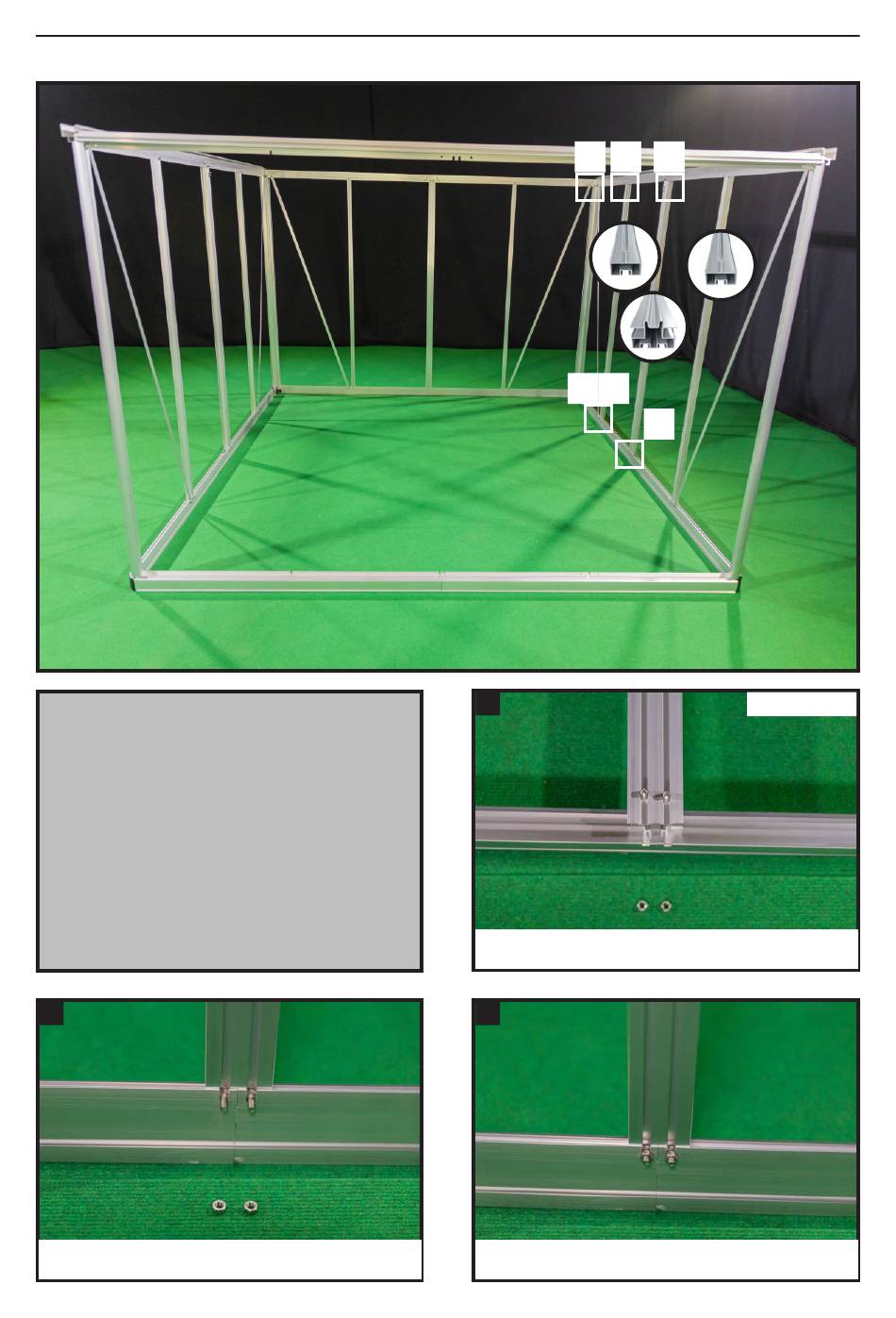

Setzen Sie das Koppelprofil auf und positionieren Sie die beiden
Schrauben M6x12 in den dafür vorgesehenen Ausstanzungen.
Schritt 7 - Strebenmontage (Seitenwand)
1a
Führen Sie jeweils eine Schraube M6x12 in jeden der beiden
Schraubkanäle des Koppelprofiles.
1c
Verschrauben Sie das Koppelprofil mit zwei Muttern M6 fest mit
dem Bodenprofil.
6 3 2
5 4
1
Innenansicht
