Schritt 6 - Strebenmontage (Rückwand)

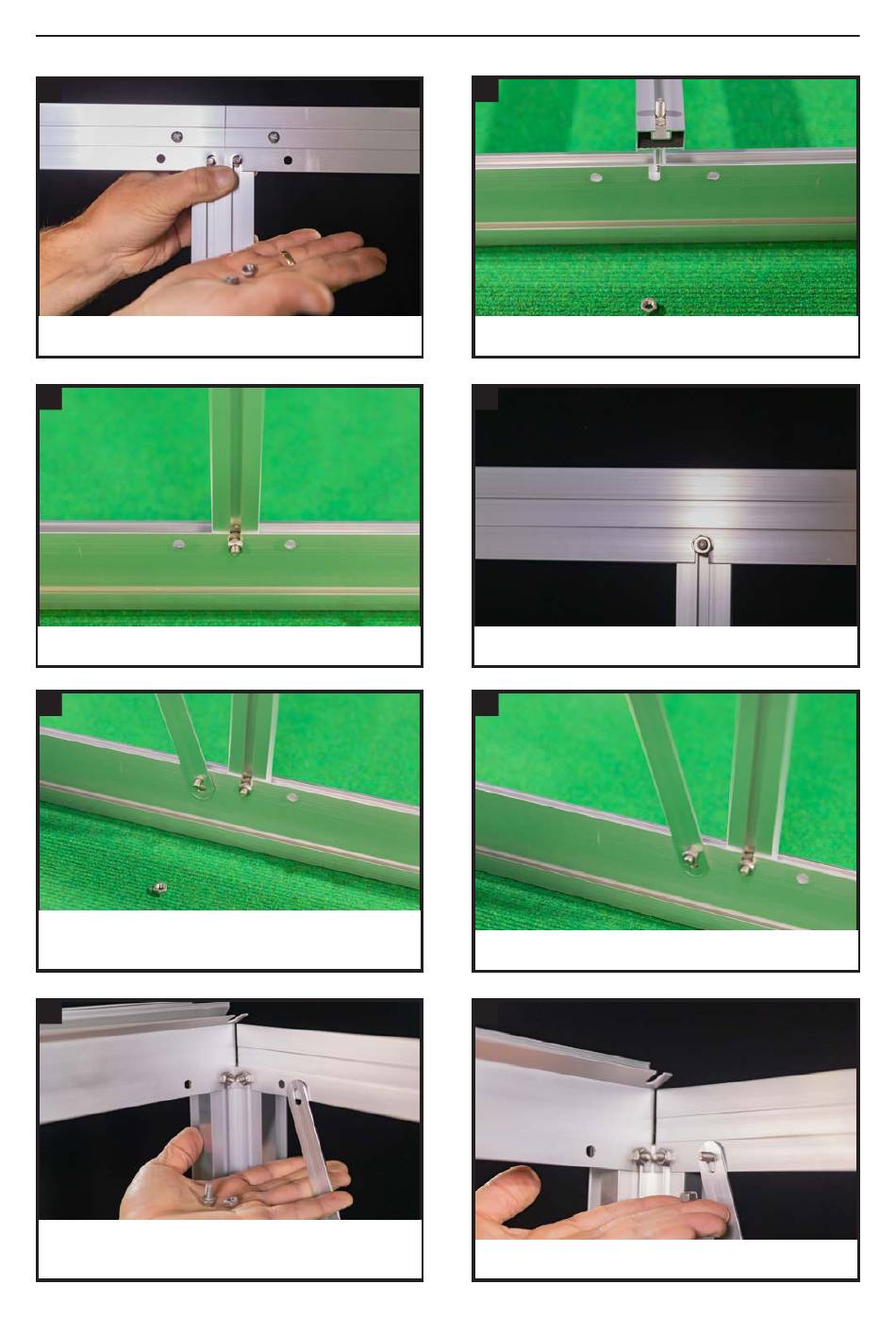

2a
Verfahren Sie an der Oberseite des Koppelprofiles gleich, wie an
der Unterseite.
3b
Verschrauben Sie die Strebe mit einer Mutter M6 fest mit dem
Bodenprofil.
5a
Zum Verschrauben des Windverbandes führen Sie eine Schraube
M6x12 von der Außenseite durch das dafür ausgestanzte Loch
des Bodeprofiles und setzen danach den Windverband auf.
6a
Zum Verschrauben des Windbandes führen Sie eine Schraube
M6x12 von der Außenseite durch das dafür ausgestanzte Loch
der Querstrebe und setzen danach den Windverband auf.
22
3a
Zur Montage der Strebe führen Sie eine Schraube M6x12 in
deren Schraubkanal.
4a
Verfahren Sie an der Oberseite der Strebe gleich, wie an der
Unterseite.
5b
Verschrauben Sie den Windverband mit einer Mutter M6 fest mit
dem Bodenprofil.
6b
Verschrauben Sie den Windverband mit einer Mutter M6 fest mit
der Querstrebe.
