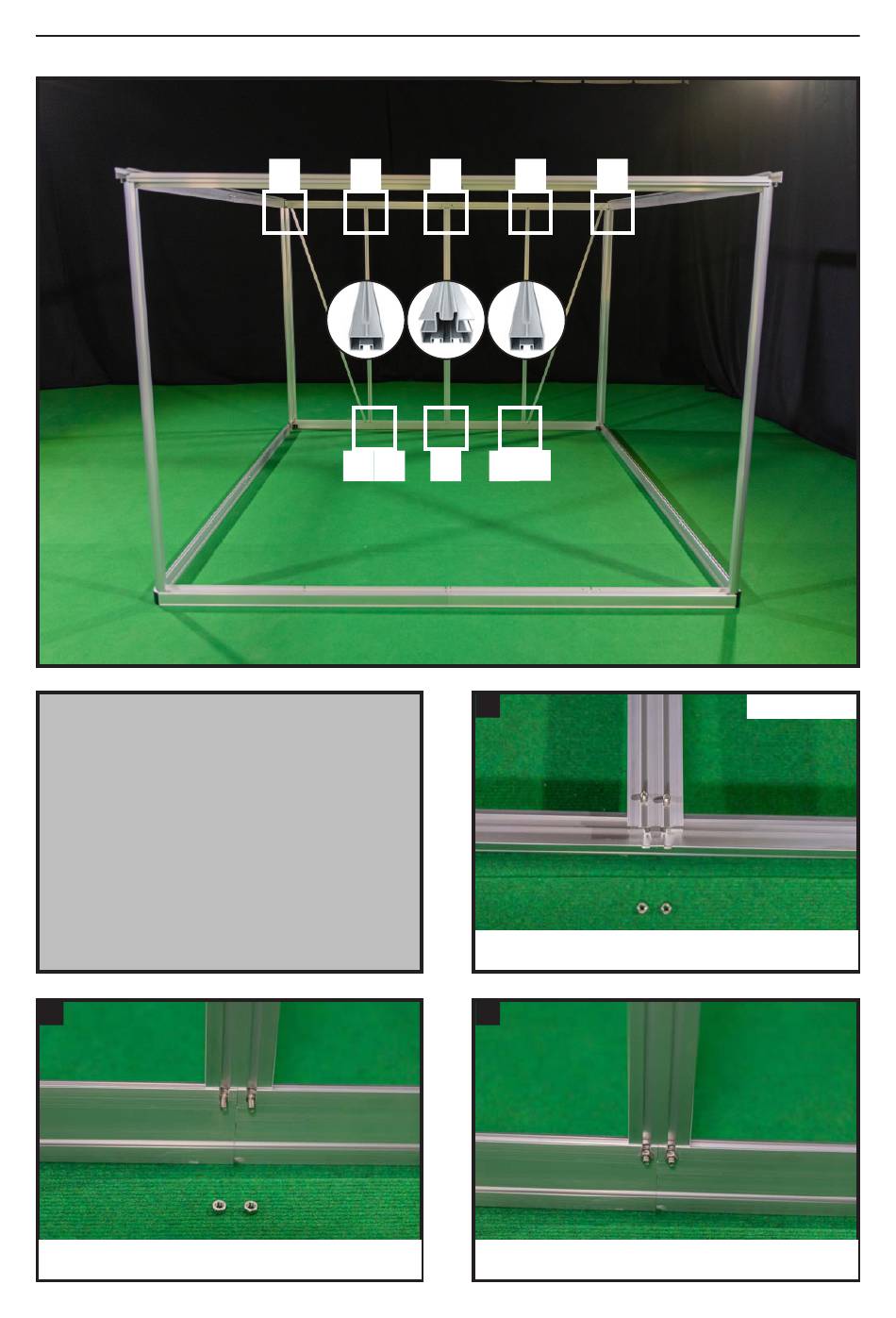

SCHRITT 6 – Strebenmontage - Rückwand
Im folgenden Bauabschnitt werden die Streben an der
Rückwand, zusammen mit den beiden Windverbänden
montiert.
Bereiten Sie dafür ein Koppelprofil 1630 mm, zwei
Seitenwandstreben 1630 mm und zwei Windverbände
1727 mm, sowie Schrauben M6x12 und Muttern M6
vor.
1b
Setzen Sie das Koppelprofil auf und positionieren Sie die beiden
Schrauben M6x12 in den dafür vorgesehenen Ausstanzungen.
Schritt 6 - Strebenmontage der Rückwand
6 4 2
5 3 1
4 6
3 5
1a
Führen Sie jeweils eine Schraube M6x12 in jeden der beiden
Schraubkanäle des Koppelprofiles.
1c
Verschrauben Sie das Koppelprofil mit zwei Muttern M6 fest mit
dem Bodenprofil.
Innenansicht
