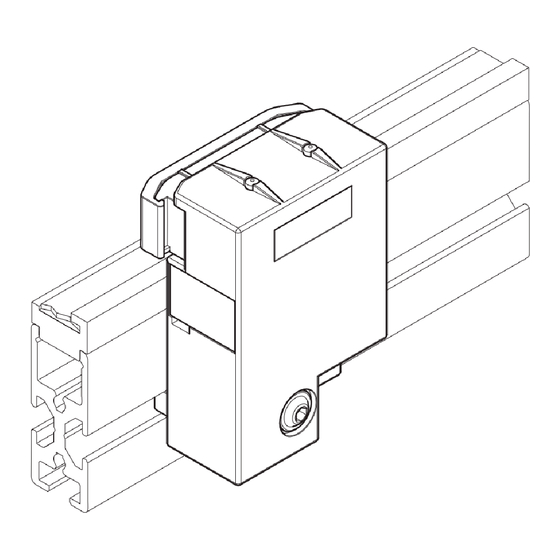

- Seite 1 Wippe WI /M Kolébka WI /M MTCS 531 107/2015-06 Replaces: 2006-06 DE+CS Montageanleitung • Návod k montáži 3 842 530 797 WI /M (TS 2) WI /M (TS 1) WI /M (TS 2-H)
- Seite 2 Bosch Rexroth AG TS 2plus | MTCS 531 107/2015-06 Sicherheitshinweise! Bezpečnostní pokyny! Die bestimmungsgemäße Používání kolébky WI /M Verwendung der Wippe WI /M ist k určenému účelu je pouze nur die monitorování úseků pro nosiče Bereichsüberwachung für obrobků v dopravníkových Werkstück-träger in den Rexroth-...
- Seite 3 MTCS 531 107/2015-06 | TS 2plus Bosch Rexroth AG Hauptabmessungen/Funktionsmaße Hlavní rozměry / funkční míry TS 1 41,5 TS 2 37,5 35,5 31,5 WT 1 WT 2 WI /M WI /M ST 1 ST 2 TS 2-H 42,5 36,5 WT 2 1) Transportebene 1) Úroveň...
- Seite 4 Bosch Rexroth AG TS 2plus | MTCS 531 107/2015-06 Verwendung mit Näherungsschalter Použití s přibližovacím spínačem Für die Bereichsüberwachung an Pro monitorování úseků Transfersystemen. Die federnd v dopravníkových systémech. gelagerte Schaltwippe erlaubt Pružně uložená spínací kolébka die mechanische Erkennung von umožňuje mechanickou detekci...
- Seite 5 MTCS 531 107/2015-06 | TS 2plus Bosch Rexroth AG Verwendung mit Pneumatikschalter Použití s pneumatickým spínačem Mit dem Zubehör pneumatischer S příslušenstvím pneumatický Näherungsschalter (3 842 532 151) přibližovací spínač (3 842 532 151) kann die Schieberbetätigung auch lze aktivaci šoupátka převést i...
- Seite 6 Bosch Rexroth AG TS 2plus | MTCS 531 107/2015-06 Montage Montáž TS 1 TS 2 TS 2-H 531107-06 Verwendung an TS 1 Použití na TS 1 Bügel aufclipsen. Naklapněte součástku. Befestigungssatz M6x35, Připravte si k montáži vormontieren, Hammer mutter upevňovací...
- Seite 7 MTCS 531 107/2015-06 | TS 2plus Bosch Rexroth AG = 20Nm 531107-07 Einbauort an Streckenprofil Označte si místo montáže na markieren. traťovém profilu. Wippe mit Hammermuttern in Upevněte kolébku pomocí T-Nut der Strecke befestigen. matic pro šroub s hlavou T do T...
- Seite 8 Bosch Rexroth AG TS 2plus | MTCS 531 107/2015-06 Schutzabdeckung WI /M Ochranný kryt WI /M 3 842 537 855 SW13 = 20 Nm 531107-08 Bosch Rexroth AG Technische Änderungen vorbehalten Postfach 30 02 07 Technické změny vyhrazeny 70442 Stuttgart, Germany Telefax +49 711 811–7777...
