Bosch REXROTH VA 2/D-130 Montageanleitung

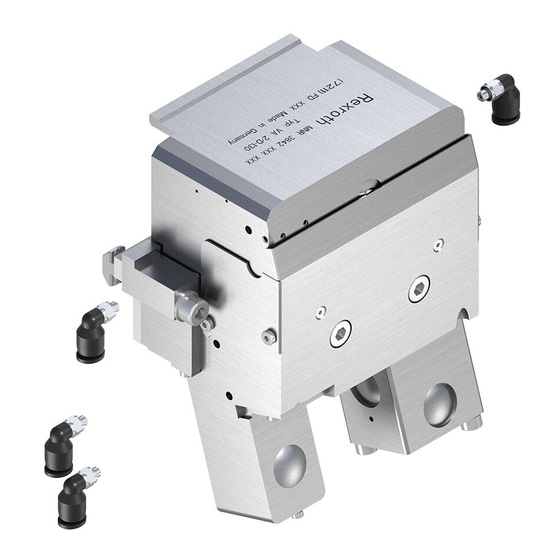

Verschiebeanschlag VA 2/D-130
VA 2/D-130 Slide stop
滑动挡块 VA 2/D-130
Butée mobile VA 2/D-130
Arresto scorrevole VA 2/D-130
Tope de desplazamiento VA 2/D-130
Batente de deslocamento VA 2/D-130
Montageanleitung • Assembly instructions • 安装说明书 • Instructions de montage
Istruzioni per il montaggio • Instrucciones de montaje • Instruções de montagem
3 842 559 001
ST 2/C-100
ST 2/R-100
ST 2/C-H
ST 2/R-H
ST 2/R-V
Möglicher Einbauort
Possible installation location
可能的安装位置
Lieu de montage possible
Luogo di installazione possibile
Posible lugar de instalación
Local de montagem possível
C
B
A
Ø
6 m
4 ...
m
6 b
a r
3 842 562 548/2018-10
Replaces: –
DE+EN+ZH+FR+IT+ES+PT
v [m/min] m [kg]
G
6 min. 15 ... max. 130
9 min. 15 ... max. 110
12 min. 15 ... max. 110
15 min. 15 ... max. 100
18 min. 15 ... max. 100
m : Max. Gesamtmasse WT
G
Max. total weight of workpiece pallet
工件架最大总质量
Quantité totale max. WT
Massa totale WT max.
Masa total máx. WT
Massa total máx. de sup. peças
v: Geschwindigkeit des Fördermediums
Speed of the medium
输送机介质的速度
Vitesse du convoyeur
Velocità del mezzo di trasporto
Velocidad del medio de bombeado
Velocidade do líquido elevado
D
ISO4762
50
M8 x
ISO4762
45
M8 x
SW5
M = 20 Nm
D
557 906-01
