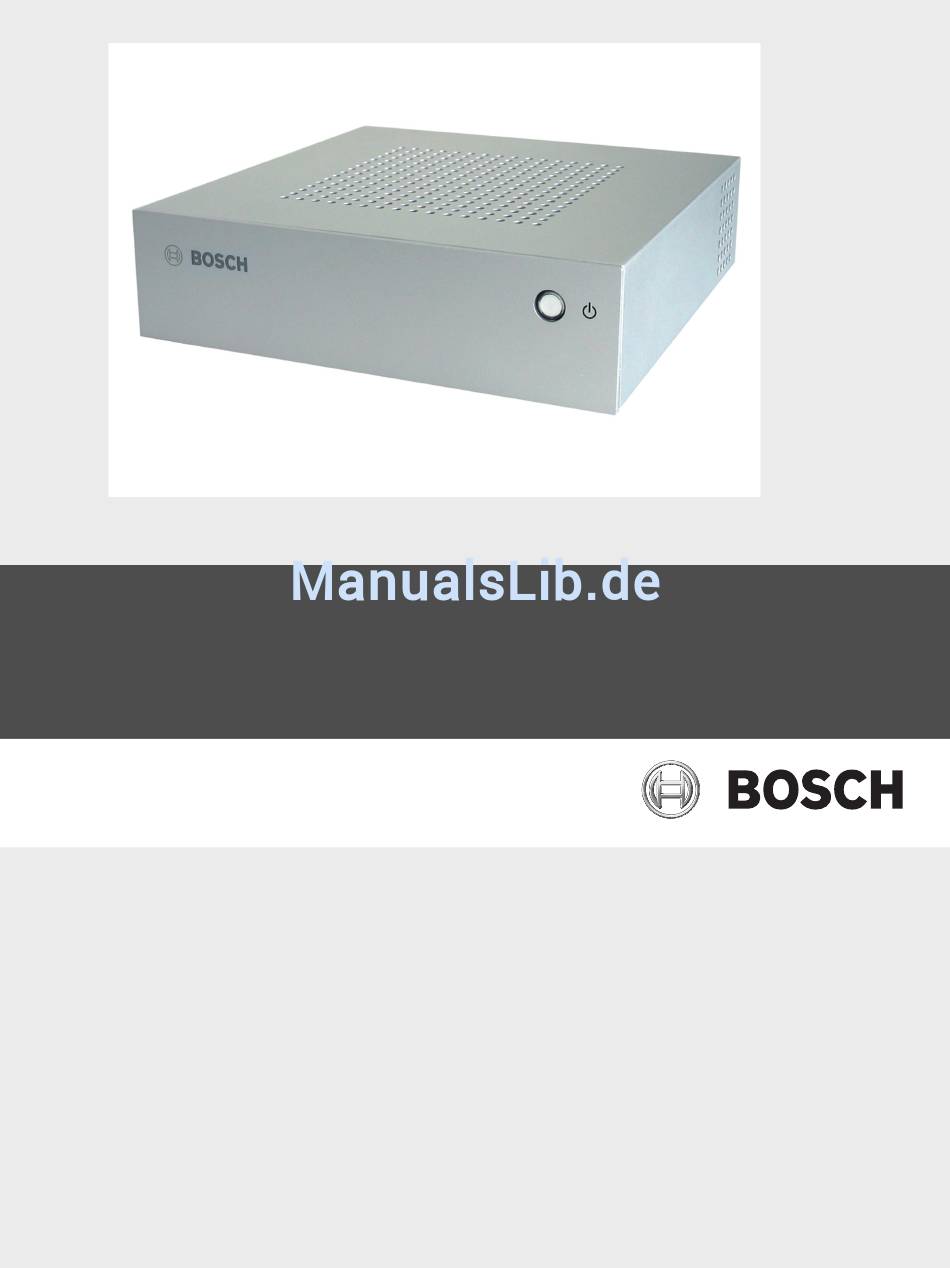

- Seite 1 VIP XD HD VIP-XDHD Installationsanleitung...
-
Seite 3: Inhaltsverzeichnis
Installation Vorbereitungen Montage Anschluss Reihenfolge der Anschlüsse Monitor Netzwerk Stromversorgung Einschalten/Ausschalten Konfiguration Einrichtung Einrichtung mit Bosch Video Client Störungen – Ursache und Abhilfe Allgemeine Störungen Einschaltkontrollleuchte und LEDs Wartung Aktualisierungen Reparaturen Außerbetriebnahme Weitergabe und Entsorgung Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.217.838 | V3 | 2012.06... - Seite 4 | Inhaltsverzeichnis VIP XD HD Technische Daten 10.1 Elektrische Daten 10.2 Mechanische Daten 10.3 Umgebungsbedingungen 10.4 Länderzulassungen 10.5 Normen F.01U.217.838 | V3 | 2012.06 Installationsanleitung Bosch Sicherheitssysteme GmbH...
-
Seite 5: Sicherheit
Wenn ein sicherer Betrieb des Geräts nicht gewährleistet werden kann, nehmen Sie es außer Betrieb, und verwahren Sie es an einem sicheren Ort, um eine unbefugte Inbetriebnahme zu verhindern. Lassen Sie das Gerät dann von Bosch Security Systems überprüfen. In den folgenden Fällen ist ein sicherer Betrieb nicht mehr möglich: –... -
Seite 6: Software
| Sicherheit VIP XD HD Software – Der VIP XD HD darf nur mit den installierten Software-Produkten betrieben werden. – Es ist nicht zulässig, zusätzliche Software zu installieren. F.01U.217.838 | V3 | 2012.06 Installationsanleitung Bosch Sicherheitssysteme GmbH... -
Seite 7: Kurzinformationen
85630 Grasbrunn DEUTSCHLAND www.boschsecurity.com EU-Richtlinien Der VIP XD HD HD-Videodecoder erfüllt die Anforderungen der EU-Richtlinien 89/336 (EMV- Richtlinie) und 73/23, geändert durch 93/68 (Niederspannungsrichtlinie). Typenschild Zur genauen Identifizierung sind Modellbezeichnung und Seriennummer an der Unterseite des Gehäuses angegeben. Notieren Sie sich diese Informationen ggf. vor der Installation, sodass Sie sie bei Fragen oder bei der Bestellung von Ersatzteilen zur Hand haben. -
Seite 8: Systemüberblick

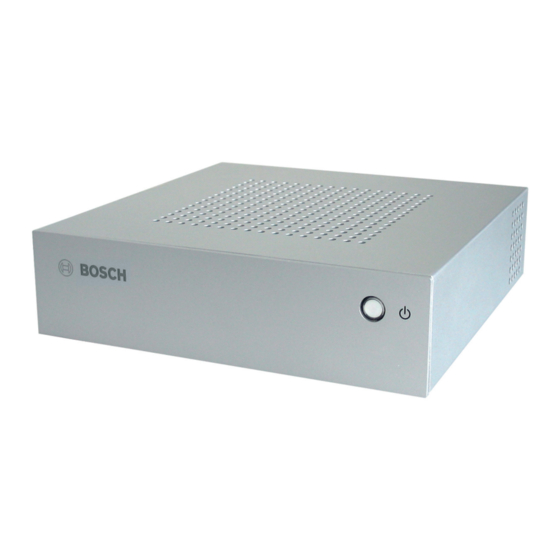

Funktionsüberblick HD-Videodecoder Der VIP XD HD Decoder zeigt HD- und SD-Video von Kameras und Encodern mit H.264- oder MPEG-4-Codierung bei bis zu 30 Bildern pro Sekunde über IP-Netzwerke an. Er kann vier H.264-720p30-Streams mit 10 Mbit/s oder zwei 1080p30-Streams mit 10 Mbit/s decodieren. - Seite 9 B. auf einem HD-LCD-Hochleistungsmonitor von Bosch mit einer Bilddiagonale von 26 oder 42 Zoll (66 oder 107 cm).Der VIP XD HD kann zwei Full-HD-1080p30-Streams oder vier 720p30-Streams decodieren, z. B. für die Anzeige im Vierfachmodus. Er kann bis zu sechs SD-Streams mit bis zu 6 Mbit/s bei voller Auflösung und Bildfrequenz verarbeiten und...
-
Seite 10: Anschlüsse, Bedienelemente Und Anzeigen
| Systemüberblick VIP XD HD Anschlüsse, Bedienelemente und Anzeigen Netzteilbuchse zum Anschluss des mitgelieferten Netzteils USB-Anschlüsse RJ45-Buchse zur Verbindung mit einem Ethernet-LAN (lokales Netzwerk), 10/100/1000BASE-T eSATA-Anschluss deaktiviert USB-Anschlüsse DVI-I-Monitorbuchse zum Anschluss eines Monitors über DVI-I-Kabel HDMI-Monitorbuchse zum Anschluss eines Monitors über HDMI-Kabel USB-Anschlüsse... -
Seite 11: Installation
Vorbereitungen VORSICHT! Der VIP XD HD ist ebenso wie das Netzteil nur für den Betrieb in Innenräumen vorgesehen. Wählen Sie einen Installationsort, an dem gewährleistet ist, dass die Umgebungsbedingungen eingehalten werden. Die Umgebungstemperatur muss zwischen 0 und +40 °C betragen. Die relative Feuchte darf 90 % nicht überschreiten. -
Seite 12: Montage
| Installation VIP XD HD Montage Mit dem im Lieferumfang enthaltenen Montagesatz kann der VIP XD HD Decoder an einem zugelassenen Monitor montiert werden. VORSICHT! Die Montagestelle muss das Gerät zuverlässig tragen können. Die Tragfähigkeit muss dem vierfachen Gewicht des Geräts entsprechen. -
Seite 13: Anschluss
Reihenfolge der Anschlüsse VORSICHT! Schließen Sie den VIP XD HD Decoder erst dann an das Netzteil an, wenn alle übrigen Anschlüsse fertiggestellt sind. Andernfalls schlägt die automatische Zuweisung der IP-Adresse fehl, und es wird eine falsche Monitorauflösung eingestellt. Dies kann zu schweren Schäden am Gerät führen. -
Seite 14: Stromversorgung
Verwenden Sie ausschließlich das mitgelieferte Netzteil zusammen mit der geeigneten Netzanschlussleitung. Schließen Sie das Netzteil an eine Netzsteckdose mit Schutzleiter an. Schließen Sie den VIP XD HD Decoder erst dann an das Netzteil an, wenn alle übrigen Anschlüsse fertiggestellt sind. -
Seite 15: Konfiguration
Starten des Programms wird das Netzwerk sofort nach kompatiblen Geräten durchsucht. Sie können die Konfiguration starten, wenn Ihr VIP XD HD in der Liste im linken Teil des Fensters angezeigt wird. Klicken Sie hierzu mit der rechten Maustaste auf den Eintrag für das Gerät. -
Seite 16: Störungen - Ursache Und Abhilfe
Überprüfen Sie alle Leitungen, Netzsteckdose angeschlossen. Stecker und Verbindungen. Einschaltkontrollleuchte und LEDs Der VIP XD HD verfügt über eine Kontrollleuchte im Ein/Aus-Schalter an der Frontplatte sowie über zwei LEDs an der RJ45-Buchse an der Rückseite, die Betriebszustände anzeigen: Powerkontrollleuchte Aus: Der VIP XD HD ist ausgeschaltet oder nicht an die Stromversorgung angeschlossen. -
Seite 17: Wartung
Dokumentation. Reparaturen VORSICHT! Öffnen Sie niemals das Gehäuse des VIP XD HD. Das Gerät enthält keine Teile, die vom Benutzer gewartet werden können. Öffnen Sie niemals das Gehäuse des Netzteils. Das Netzteil enthält keine Teile, die vom Benutzer gewartet werden können. -
Seite 18: Außerbetriebnahme
VIP XD HD Außerbetriebnahme Weitergabe und Entsorgung Geben Sie den VIP XD HD nur zusammen mit diesem Installations- und Bedienungshandbuch weiter. Bei der Entwicklung und Fertigung Ihres Bosch Produkts kamen hochwertige Materialien und Bauteile zum Einsatz, die wiederaufbereitet und wiederverwendet werden können. -
Seite 19: Technische Daten
VIP XD HD Technische Daten | de Technische Daten 10.1 Elektrische Daten Netzteil Externes Weitbereichsnetzteil, im Lieferumfang enthalten Eingangsspannung 100 bis 240 VAC, 50/60 Hz Leistungsaufnahme Ca. 90 W, max. 135 W 10.2 Mechanische Daten Abmessungen (H x B x T) 58 × 225 × 217,8 mm Gewicht Ca. -
Seite 20: Normen
| Technische Daten VIP XD HD 10.5 Normen Video H.264 (ISO/IEC 14496-10), MPEG-4 Videodatenraten HD: bis zu 20 Mbit/s, einzelner Stream SD: bis zu 6 Mbit/s pro Stream GOP-Struktur I, IP, IBBP Monitorauflösungen DVI-I: max. 1920 × 1200 (WUXGA) bei 60 Hz HDMI: max. - Seite 22 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2012...
