Micropilot FMR20 MODBUS RS485
Endress+Hauser
9.4.2

Durchflussmessung konfigurieren

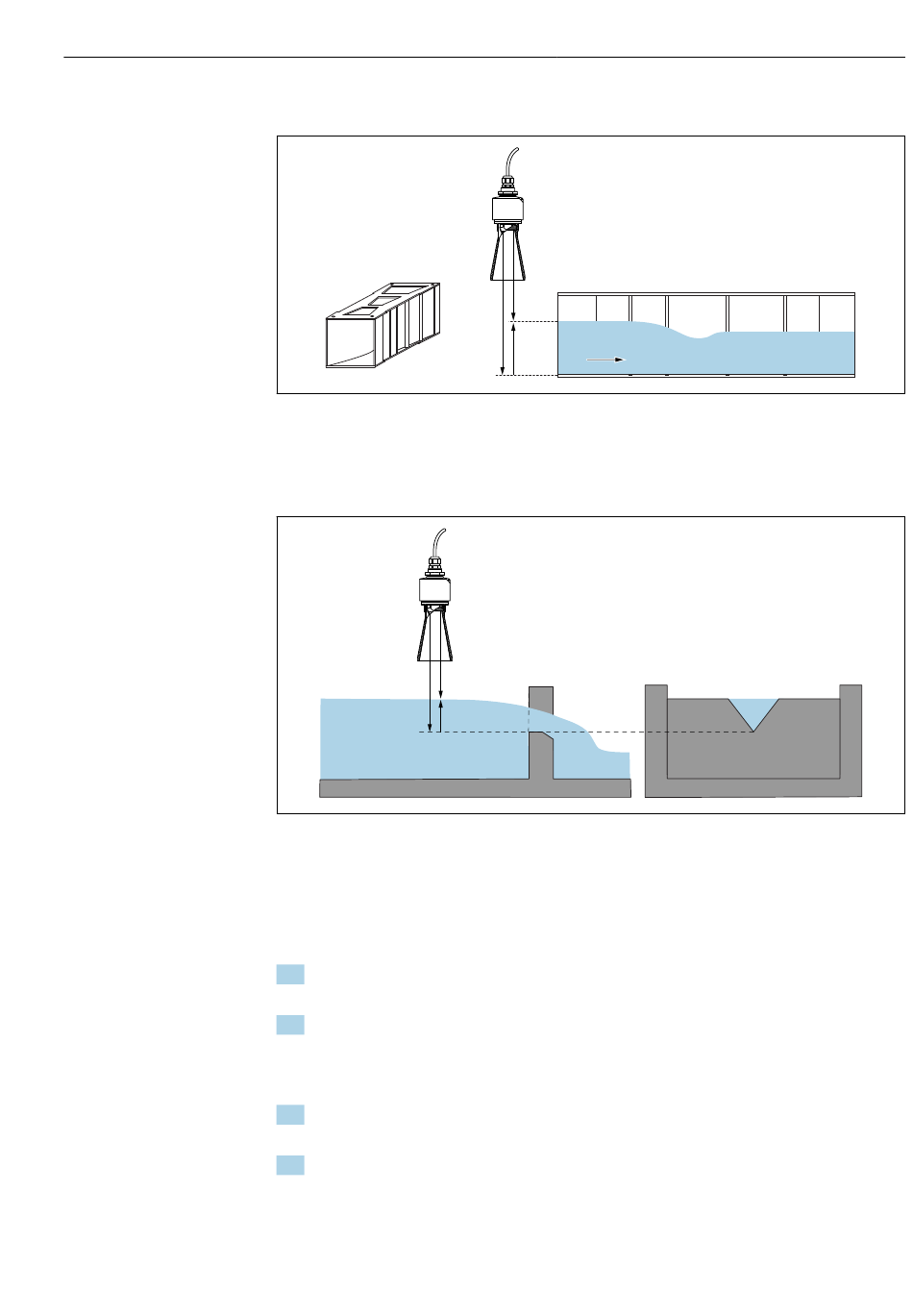

 26 Beispiel: Khafagi-Venturi-Rinne
E Abgleich Leer (= Nullpunkt)
D Distanz
L Füllstand
D
E
L
 27 Beispiel: Dreieckswehr
E Abgleich Leer (= Nullpunkt)
D Distanz
L Füllstand
Via App SmartBlue
1. Navigieren zu: Setup → Längeneinheit
 Längeneinheit der Distanzberechnung wählen.
2. Navigieren zu: Setup → Abgleich Leer
 Leerdistanz E angeben (Distanz vom Referenzpunkt R zum Nullpunkt des jeweili-
gen Wehrs oder Gerinnes)
Bei Gerinnen ist der Nullpunkt der Boden an der engsten Stelle.
3. Navigieren zu: Setup → Abgleich Voll
 Max. Füllstand (Pegel) angeben (Spanne: max. Füllstand - min. Füllstand)
4. Navigieren zu: Setup → Distanz
 Zeigt die aktuell gemessene Distanz D vom Referenzpunkt (Unterkante Sensor)
zum Füllstand an.
D
E
L
Inbetriebnahme und Bedienung
A0030325
A0030326
33
