Montage
14
A
L
D

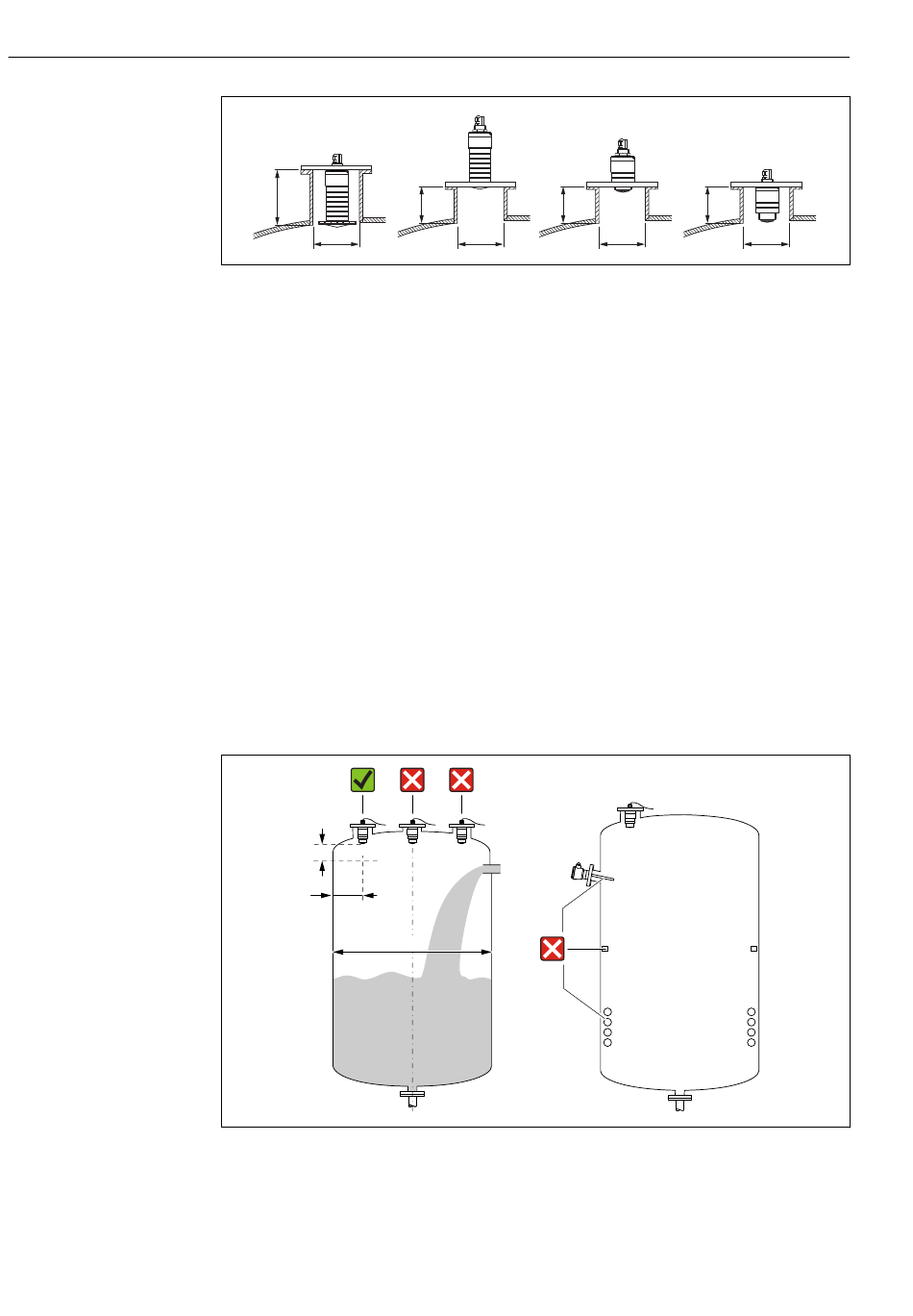

 4 Stutzenmontage
A 80 mm (3 in) Antenne
B 40 mm (1,5 in) Antenne
Die maximale Stutzenlänge L hängt vom Stutzendurchmesser D ab.
Grenzen für Durchmesser und Länge des Stutzens beachten.
80 mm (3 in) Antenne, Montage innerhalb Stutzen
• D: min. 120 mm (4,72 in)
• L: max. 205 mm (8,07 in) + D × 4,5
80 mm (3 in) Antenne, Montage ausserhalb Stutzen
• D: min. 80 mm (3 in)
• L: max. D × 4,5
40 mm (1,5 in) Antenne, Montage ausserhalb Stutzen
• D: min. 40 mm (1,5 in)
• L: max. D × 1,5
40 mm (1,5 in) Antenne, Montage innerhalb Stutzen
• D: min. 80 mm (3 in)
• L: max. 140 mm (5,5 in) + D × 1,5
5.1.3 Einbaulage bei Behältermontage
BD
A
 5 Behältereinbauposition
L L
D
D
Micropilot FMR20 MODBUS RS485
B
L
D D
Endress+Hauser
A0028413
A0028410
