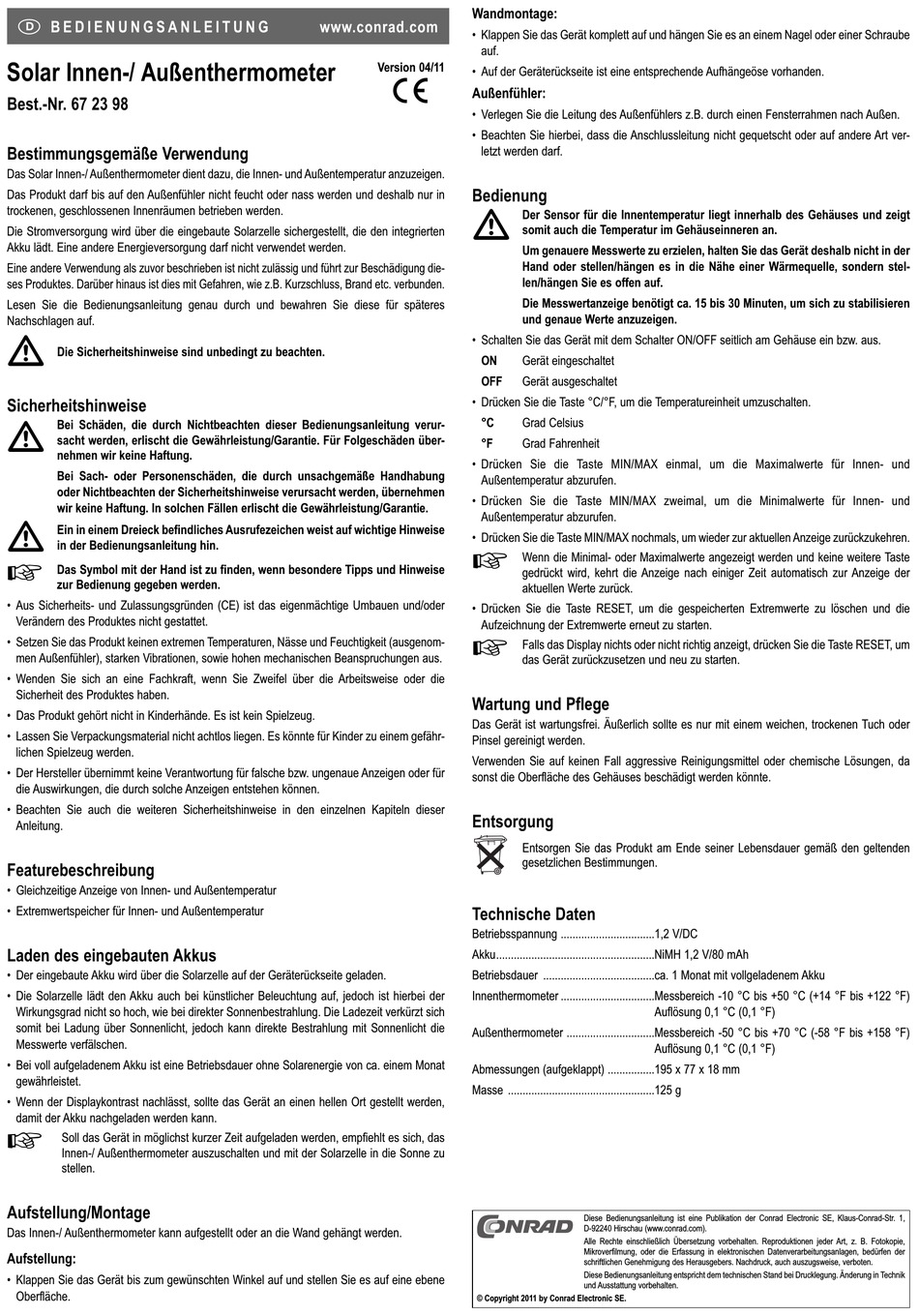

Conrad 67 23 98 Bedienungsanleitung

B E D I E N U N G S A N L E I T U N G
Solar Innen-/ Außenthermometer
Best.-Nr. 67 23 98
Bestimmungsgemäße Verwendung
Das Solar Innen-/ Außenthermometer dient dazu, die Innen- und Außentemperatur anzuzeigen.
Das Produkt darf bis auf den Außenfühler nicht feucht oder nass werden und deshalb nur in
trockenen, geschlossenen Innenräumen betrieben werden.
Die Stromversorgung wird über die eingebaute Solarzelle sichergestellt, die den integrierten
Akku lädt. Eine andere Energieversorgung darf nicht verwendet werden.
Eine andere Verwendung als zuvor beschrieben ist nicht zulässig und führt zur Beschädigung die-
ses Produktes. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand etc. verbunden.
Lesen Sie die Bedienungsanleitung genau durch und bewahren Sie diese für späteres
Nachschlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten.
Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verur-
sacht werden, erlischt die Gewährleistung/Garantie. Für Folgeschäden über-
nehmen wir keine Haftung.
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung
oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen
wir keine Haftung. In solchen Fällen erlischt die Gewährleistung/Garantie.
Ein in einem Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise
in der Bedienungsanleitung hin.
Das Symbol mit der Hand ist zu finden, wenn besondere Tipps und Hinweise
zur Bedienung gegeben werden.
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder
Verändern des Produktes nicht gestattet.
• Setzen Sie das Produkt keinen extremen Temperaturen, Nässe und Feuchtigkeit (ausgenom-
men Außenfühler), starken Vibrationen, sowie hohen mechanischen Beanspruchungen aus.
• Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise oder die
Sicherheit des Produktes haben.
• Das Produkt gehört nicht in Kinderhände. Es ist kein Spielzeug.
• Lassen Sie Verpackungsmaterial nicht achtlos liegen. Es könnte für Kinder zu einem gefähr-
lichen Spielzeug werden.
• Der Hersteller übernimmt keine Verantwortung für falsche bzw. ungenaue Anzeigen oder für
die Auswirkungen, die durch solche Anzeigen entstehen können.
• Beachten Sie auch die weiteren Sicherheitshinweise in den einzelnen Kapiteln dieser
Anleitung.
Featurebeschreibung
• Gleichzeitige Anzeige von Innen- und Außentemperatur
• Extremwertspeicher für Innen- und Außentemperatur
Laden des eingebauten Akkus
• Der eingebaute Akku wird über die Solarzelle auf der Geräterückseite geladen.
• Die Solarzelle lädt den Akku auch bei künstlicher Beleuchtung auf, jedoch ist hierbei der
Wirkungsgrad nicht so hoch, wie bei direkter Sonnenbestrahlung. Die Ladezeit verkürzt sich
somit bei Ladung über Sonnenlicht, jedoch kann direkte Bestrahlung mit Sonnenlicht die
Messwerte verfälschen.
• Bei voll aufgeladenem Akku ist eine Betriebsdauer ohne Solarenergie von ca. einem Monat
gewährleistet.
• Wenn der Displaykontrast nachlässt, sollte das Gerät an einen hellen Ort gestellt werden,
damit der Akku nachgeladen werden kann.
Soll das Gerät in möglichst kurzer Zeit aufgeladen werden, empfiehlt es sich, das
Innen-/ Außenthermometer auszuschalten und mit der Solarzelle in die Sonne zu
stellen.
Aufstellung/Montage
Das Innen-/ Außenthermometer kann aufgestellt oder an die Wand gehängt werden.
Aufstellung:
• Klappen Sie das Gerät bis zum gewünschten Winkel auf und stellen Sie es auf eine ebene
Oberfläche.
Wandmontage:
www.conrad.com
• Klappen Sie das Gerät komplett auf und hängen Sie es an einem Nagel oder einer Schraube
auf.
Version 04/11
• Auf der Geräterückseite ist eine entsprechende Aufhängeöse vorhanden.
°
Außenfühler:
• Verlegen Sie die Leitung des Außenfühlers z.B. durch einen Fensterrahmen nach Außen.
• Beachten Sie hierbei, dass die Anschlussleitung nicht gequetscht oder auf andere Art ver-
letzt werden darf.
Bedienung
• Schalten Sie das Gerät mit dem Schalter ON/OFF seitlich am Gehäuse ein bzw. aus.
ON
OFF
• Drücken Sie die Taste °C/°F, um die Temperatureinheit umzuschalten.
°C
°F
• Drücken Sie die Taste MIN/MAX einmal, um die Maximalwerte für Innen- und
Außentemperatur abzurufen.
• Drücken Sie die Taste MIN/MAX zweimal, um die Minimalwerte für Innen- und
Außentemperatur abzurufen.
• Drücken Sie die Taste MIN/MAX nochmals, um wieder zur aktuellen Anzeige zurückzukehren.
• Drücken Sie die Taste RESET, um die gespeicherten Extremwerte zu löschen und die
Aufzeichnung der Extremwerte erneut zu starten.
Wartung und Pflege
Das Gerät ist wartungsfrei. Äußerlich sollte es nur mit einem weichen, trockenen Tuch oder
Pinsel gereinigt werden.
Verwenden Sie auf keinen Fall aggressive Reinigungsmittel oder chemische Lösungen, da
sonst die Oberfläche des Gehäuses beschädigt werden könnte.
Entsorgung
Technische Daten
Betriebsspannung ................................1,2 V/DC
Akku......................................................NiMH 1,2 V/80 mAh
Betriebsdauer ......................................ca. 1 Monat mit vollgeladenem Akku
Innenthermometer ................................Messbereich -10 °C bis +50 °C (+14 °F bis +122 °F)
Außenthermometer ..............................Messbereich -50 °C bis +70 °C (-58 °F bis +158 °F)
Abmessungen (aufgeklappt) ................195 x 77 x 18 mm
Masse ..................................................125 g
© Copyright 2011 by Conrad Electronic SE.
Der Sensor für die Innentemperatur liegt innerhalb des Gehäuses und zeigt
somit auch die Temperatur im Gehäuseinneren an.
Um genauere Messwerte zu erzielen, halten Sie das Gerät deshalb nicht in der
Hand oder stellen/hängen es in die Nähe einer Wärmequelle, sondern stel-
len/hängen Sie es offen auf.
Die Messwertanzeige benötigt ca. 15 bis 30 Minuten, um sich zu stabilisieren
und genaue Werte anzuzeigen.
Gerät eingeschaltet
Gerät ausgeschaltet
Grad Celsius
Grad Fahrenheit
Wenn die Minimal- oder Maximalwerte angezeigt werden und keine weitere Taste
gedrückt wird, kehrt die Anzeige nach einiger Zeit automatisch zur Anzeige der
aktuellen Werte zurück.
Falls das Display nichts oder nicht richtig anzeigt, drücken Sie die Taste RESET, um
das Gerät zurückzusetzen und neu zu starten.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden
gesetzlichen Bestimmungen.
Auflösung 0,1 °C (0,1 °F)
Auflösung 0,1 °C (0,1 °F)
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik
und Ausstattung vorbehalten.
