Ind. Positionsmesssystem
- wird am Spannungsausgang (nur PMI...-F90-IU-V1) der letzte gültige Wert beibehalten bis das Bedämpfungselement
wieder in den gültigen Bereich eintritt.
- wird am Stromausgang (alle Typen) der letzte gültige Wert für 0,5 Sekunden lang beibehalten. Danach wechselt der
Ausgang auf einen Fehlerstrom in Höhe von 3,6 mA bis das Bedämpfungselement wieder in den gültigen Bereich eintritt.
- nehmen die Schaltendstufen nach 0,5 Sekunden den Grundzustand ein (Schalter „offen").

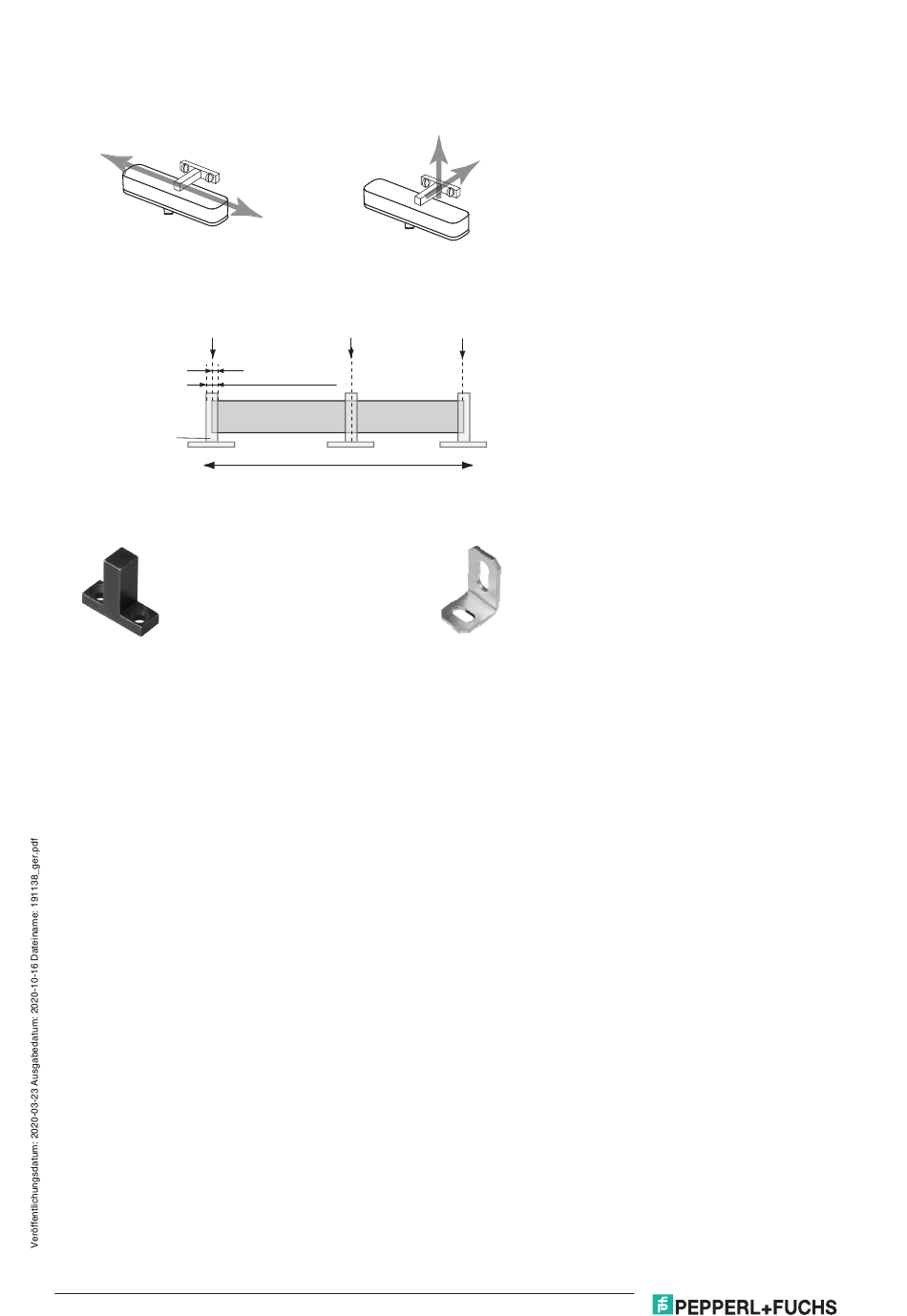

• Definition des Messbereichs / der gemessenen Position
Die gemessene Position des Bedämpfungselements (Betätiger) bezieht sich auf die halbe Breite (Mitte des Betätigers). Der
Messbereich beginnt und endet, wenn der Betätiger das auf dem Sensor markierte Messfeld bei seiner Längsbewegung mit
seiner halben Breite überdeckt (siehe linke Abbildung, oben).
Beginn Messbereich
Bedämpfungs-
element
• Zubehör
Bedämpfungselemente
BT-F90-W
Kabel gerade:V1-G-2M-PVC (4-adrig)
V15-G-2M-PVC (5-adrig)
Kabel, gewinkelt:V1-W-2M-PVC (4-adrig)
V15-W-2M-PVC (5-adrig)
Beachten Sie „Allgemeine Hinweise zu Pepperl+Fuchs-Produktinformationen".
Pepperl+Fuchs-Gruppe
USA: +1 330 486 0001
www.pepperl-fuchs.com
fa-info@us.pepperl-fuchs.com
gemessene Position
b/2
Breite b des Bedämpfungselements
aufgedruckter Messbereich
Bewegungsrichtung des Bedämpfungselements
Deutschland: +49 621 776 1111
fa-info@de.pepperl-fuchs.com
Ende Messbereich
Montagewinkel
MH-F90
Singapur: +65 6779 9091
fa-info@sg.pepperl-fuchs.com
PMI104-F90-IE8-V15
